45

•

  В сочетании с термостатной арматурой ограничитель расхода извлекать нельзя!

•

  Запорный клапан в подводе холодной воды (22) нельзя использовать для дросселирования потока!

3.7

Подключение к электрической сети

•

  Подключить кабель присоединения к электросети к клеммной колодке (см. электросхему

I

 ).

STB

–

  предохранительный ограничитель температуры

AP3

–

  предохранительный ограничитель давления

Важные указания:

•

  Степень защиты IP 25 (защита от струящейся воды) обеспечивается только при правильном монтаже кабельного

наконечника (

G

 или

K

 ) и уплотнения на оболочке кабеля.

•

  Устройство должно быть подключено к разъему заземления.

•

  Для соединительного кабеля > 6 мм² увеличить отверстие в наконечнике.

3.8

Завершение монтажа

Зафиксировать нижнюю часть задней стенки (

E

3).

3.9

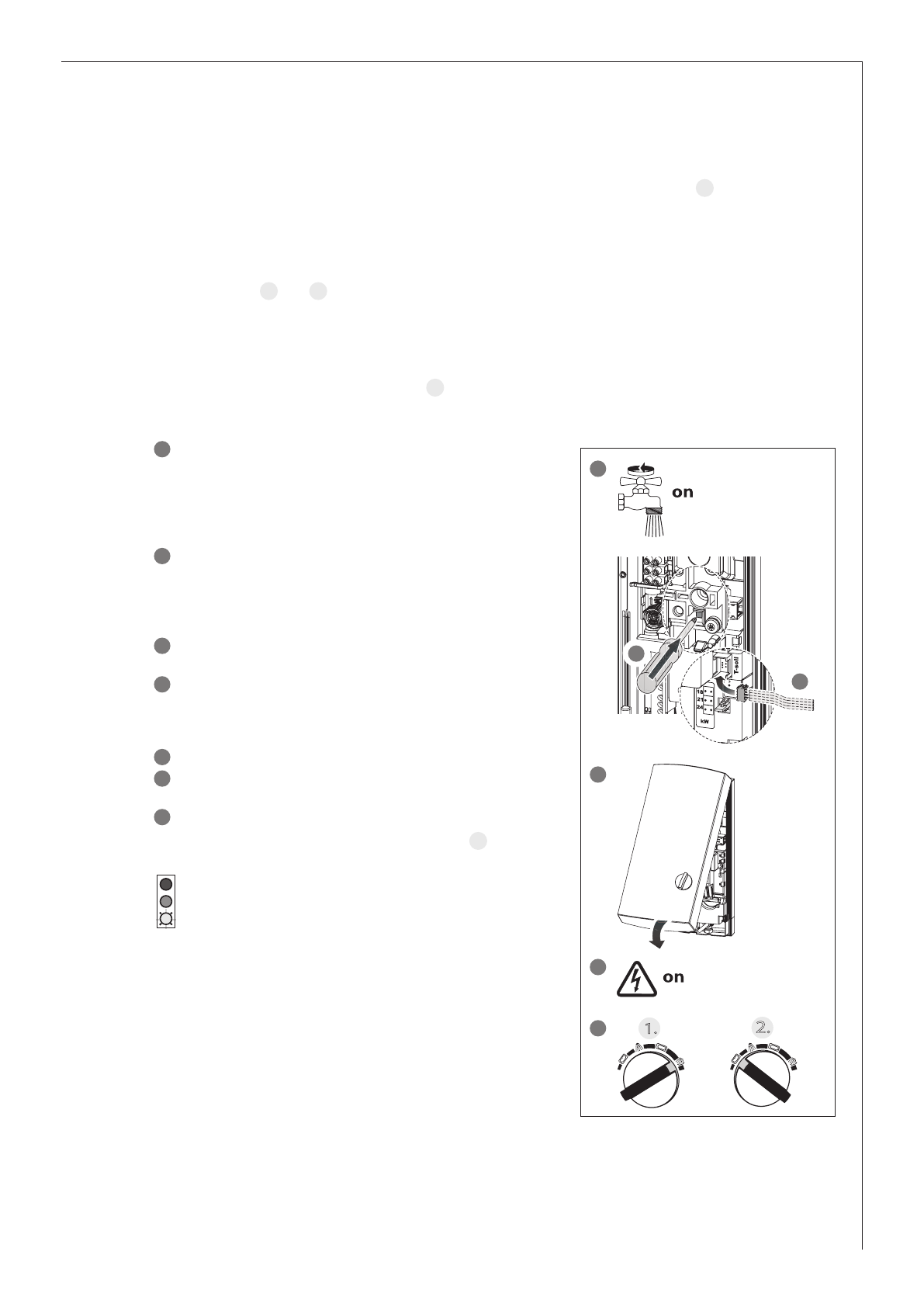

Первоначальный пуск в эксплуатацию

 (должен выполняться только специалистом!)

1

  Наполнить устройство и удалить из него воздух. Внимание!

Опасность холостого хода!

Все подключенные арматуры открыть и закрыть несколько

раз, пока в трубопроводе и в устройстве не останется воздуха.

Указания относительно воздуха см. в разделе «2.3 Важные

указания».

2

  Активировать предохранительный ограничитель

давления AP 3!

Проточный водонагреватель поставляется со сработавшим

предохранительным ограничителем давления (вдавить кнопку

сброса).

3

  Подключить штекер кабеля настройки температуры к блоку

электроники!

4

  Смонтировать колпак устройства и зафиксировать со

слышимым щелчком!

Проверьте прочность посадки колпака устройства на задней

стенке.

5

  Включить сетевое напряжение!

6

  Кнопку настройки температуры повернуть до правого и

левого упора для калибровки.

7

  Проверить работу проточного водонагревателя!

Возможности индикации светодиодной лампочки

(

A

9), см. также

раздел «7. Устранение неполадок»):

красный  светится при неполадке

желтый   светится при нагреве

зеленый  мигание: устройство подключено к сети

Передача устройства!

Объясните пользователю, как функционирует устройство, и покажите,

как им пользоваться.

Важные указания:

•

  Дайте пользователю указания относительно потенциальных

опасностей (ожоги).

•

  Проинструктируйте пользователя относительно бережного

хранения руководства.
