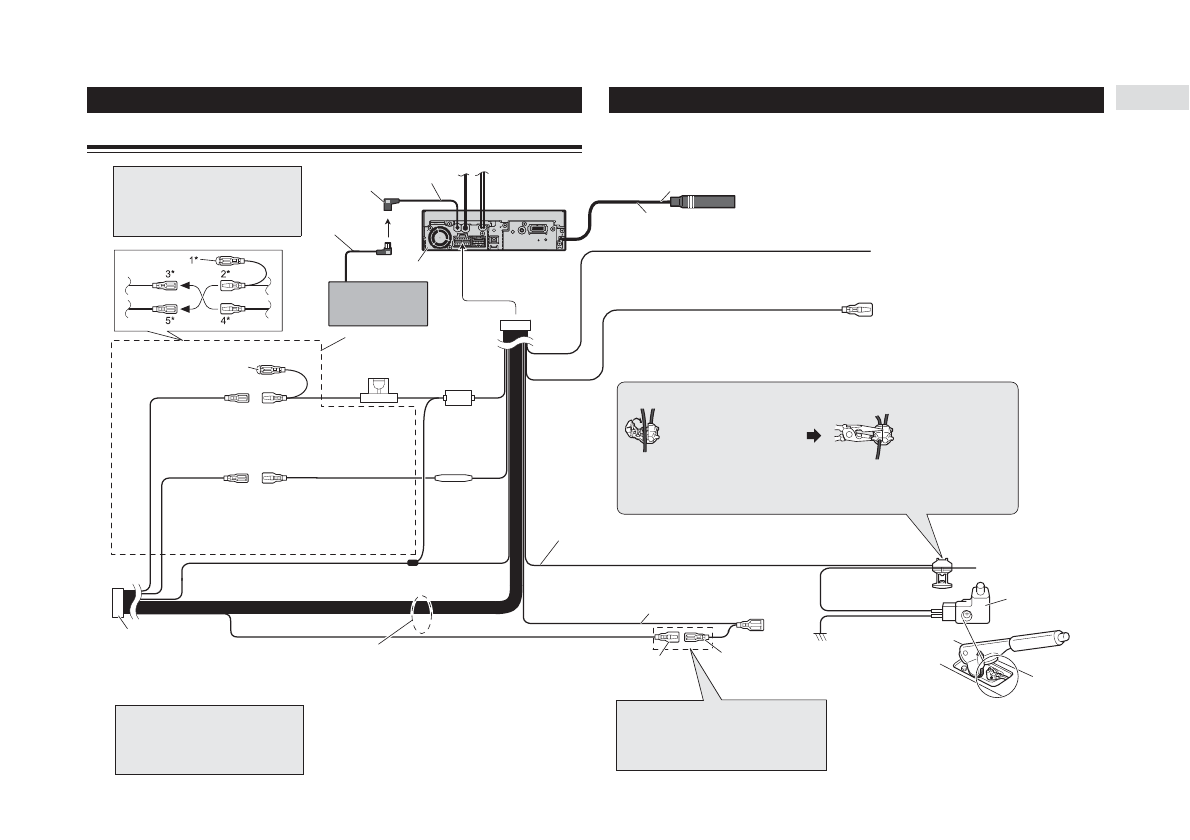

Подключение устройств
Подключение шнура питания
Примечание:
В зависимости от типа автомобиля функции
контактов 3* и 5* могут отличаться. В этом слу-
чае необходимо контакт 2* необходимо соеди-
нить с контактом 5*, а контакт 4 с контактом 3*.
Защитный колпачок (1*)
Не снимайте колпачек, если этот
контакт не используется.
Желтый (3*)
Резервный (или до-
полнительный)
Красный (5*)
Дополнительный
(или резервный)
Вход IP-BUS (Синий)
15 см
Кабель IP-BUS
Этот прибор
CD чейнджер
(продается отдельно)
Соединяйте вместе провода
одного цвета
Держатель предохранителя
Желтый (2*)
К электрической цепи, всегда находя-
щейся под напряжением, вне зависи-
мости от положения ключа зажигания.
Красный (4*)
К электрической цепи, управляемой
ключом зажигания (12 В постоянного
тока).
Предохранитель-
сопротивление
Черный (масса)
К металлическому корпусу автомобиля.
Разъем стандарта ISO
Примечание:
В некоторых автомобилях разъем ISO может
состоять из двух частей. В таком случае произ-
водите подключения к обоим разъемам.
Если вы подключаете к этому аппарату отдельно
продаваемый многоканальный процессор (DEQ-
P6600), то ничего не подключайте к проводам,
предназначенным для подключения акустичес-
ких систем и проводу системы дистанционного
управления (синий/белый).
Провода к акустическим системам
Белый:
фронтальная левая (+)
Белый/черный:
фронтальная левая (-)
Серый:
фронтальная правая (+)
Серый/черный:
фронтальная правая (-)
Зеленый:
тыловая левая (+) или сабвуфер (+)
Зеленая/черная:
тыловая левая (-) или сабвуфер (-)
Фиолетовый:
тыловая правая (+) или сабвуфер (+)
Фиолетовый/черный: тыловая правая (-) или сабвуфер (-)
Антенный кабель
15 см
Желтый/черный
Если вы пользуетесь сотовым телефоном, то подключайтесь через провод функ-
ции Audio Mute [Отключение звука аудиосистемы] на сотовом телефоне. Если не
пользуетесь - оставьте провод Audio Mute свободным.
Фиолетовый/белый
Из двух проводов, подключенных к заднему фонарю, используйте тот, на кото-
ром изменяется напряжение при включении передачи заднего хода. Подроб-
ности см. на странице 8 в разделе «Подключение камеры заднего обзора».
Способ подключения
1. Зажмите провод.
2. Плотно обожмите
плоскогубцами.
Примечание:
Положение переключателя парковочного тормоза зависит от типа авто-
мобиля. Дополнительную информацию можно получить в инструкции
по эксплуатации автомобиля или у дилера.
Светло-зеленый
Используется для определения состояния ON/OFF [Включен/Выключен]
стояночного тормоза. Этот провод должен быть подключен к полюсу ис-
точника питания концевого выключателя стояночного тормоза.
Синий/белый
К разъему управления системой на усилителе
мощности (макс. 300 мА, 12 В пост. тока).
Полюс источника питания
Масса
Концевой выключатель
стояночного тормоза
Синий/белый (6*)
Синий/белый (7*)
К разъему релейного управления автоматической антенной
(макс. 300 мА, 12 В пост. тока).
Распределение штыревых контактов разъема ISO бу-
дет разным в зависимости от марки автомобиля. Со-
единяйте контакты 6* и 7*, когда штыревой контакт 5
относится к управлению антенной. В автомобиле дру-
гого типа никогда не соединяйте 6* и 7*.
