11

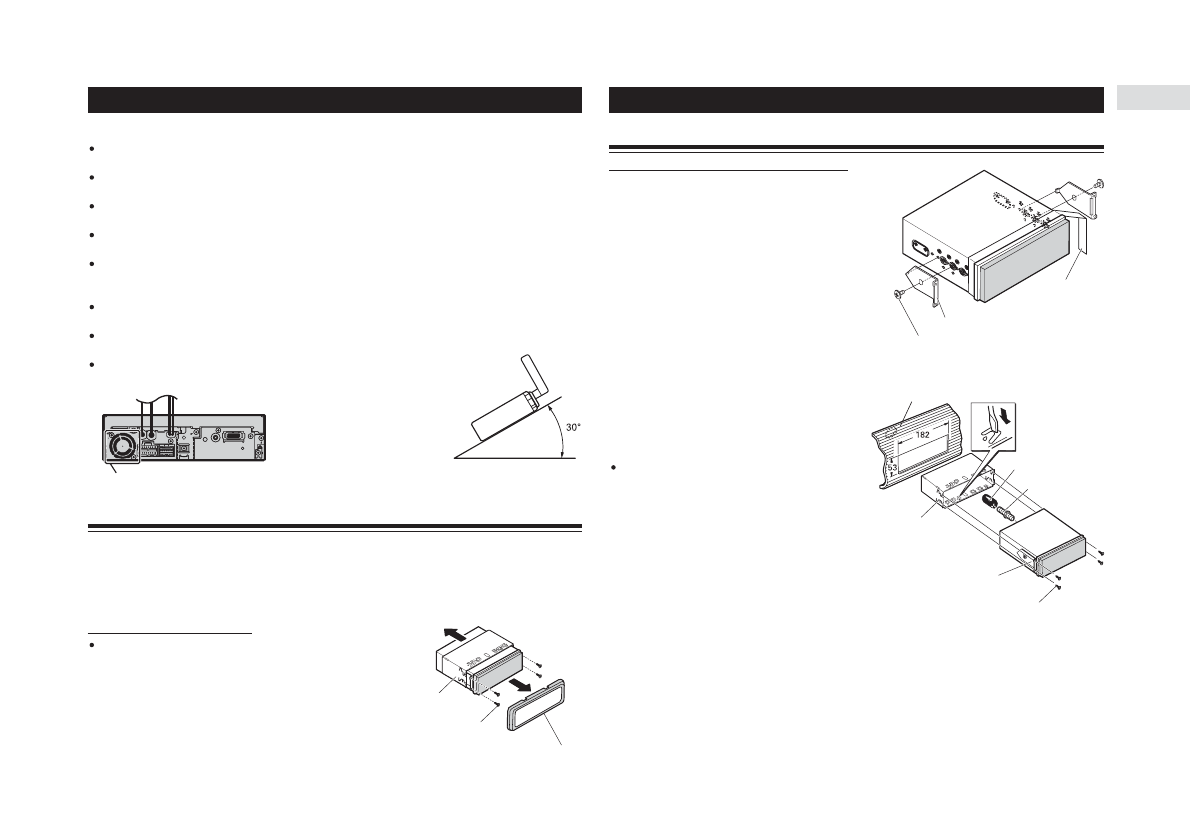

Установка аппарата
Примечания:
Прежде чем окончательно установить аппарат, временно соедините проводку и убедитесь в том, что все со-
единения выполнены правильно и что аппарат и система работают надлежащим образом.
Чтобы обеспечить правильную установку, используйте прилагаемые крепежные детали. Применение не-
санкционированных деталей может стать причиной неполадок.
Если установка требует сверления отверстий или внесения каких-либо иных изменений в конструкцию ав-
томобиля, то обратитесь за консультацией к ближайшему дилеру.
Устанавливайте аппарат там, где он не будет мешать водителю и не причинит травм пассажирам в случае
резкой остановки, например, при аварийном торможении.
Не устанавливайте дисплей там, где он может (i) загораживать обзор водителю; (ii) препятствовать работе
любой из систем управления или безопасности автомобиля, в том числе воздушных подушек и кнопок ава-
рийной световой сигнализации; (iii) ухудшать способность водителя безопасно управлять автомобилем.
В случае перегрева аппарата может выйти из строя полупроводниковый лазер, поэтому не устанавливайте
аппарат в сильно нагреваемых местах, например, рядом с выпуском обогревателя.
Если угол установки превышает 30° от горизонтали, то аппарат, вероятно, не сможет обеспечить оптималь-
ное качество работы.
Провода не должны закрывать зону, показанную на рисунке ниже. Это не-
обходимо для свободного рассеивания тепла от усилителей.
Передний/задний монтажный узел стандарта DIN
Аппарат может быть правильно закреплен либо «спереди» (обычный передний монтажный узел
стандарта DIN), либо «сзади» (установка с применением заднего монтажного узла стандарта
DIN, использующего отверстия с резьбой для винтов по бокам шасси аппарата).
Подробности смотрите ниже в иллюстрированном изложении методов установки.
Перед установкой аппарата
Снимите рамку и обойму.
Чтобы снять рамку, тяните ее наружу, затем отвинтите
винты (2 х 3 мм) и снимите обойму. (Когда будете снова
устанавливать рамку на место, сориентируйте ее стороной
с канавкой вниз и закрепите на месте.)
Не закрывайте эту зону
Обойма
Винт (2 х 3 мм)
Рамка
Передний монтажный узел стандарта DIN
Установка с помощью резиновой втулки
1. Выберите положение боковых
кронштейнов
В случае установки в неглубокой нише измени-
те положение боковых кронштейнов. Наклейте
изоляционную ленту на части, выступающие из
приборной панели автомобиля.
2. Установите аппарат в приборную
доску автомобиля.
Вставив обойму в приборную панель, выберите
подходящие лапки (высечки) в соответствии с
толщиной материала приборной панели и ото-
гните их. (С помощью верхних и нижних лапок
установите конструкцию как можно прочнее.
Для закрепления согните лапки под углом 90°.)
После установки аппарата снова установите
рамку на место.
Изоляционная лента
Боковой кронштейн
Винт (5 х 6 мм), устанавливаемый заподлицо с поверхностью
Приборная панель автомобиля
Обойма
Боковой кронштейн
Винт (2 х 3 мм)
Резиновая втулка
Винт
