10

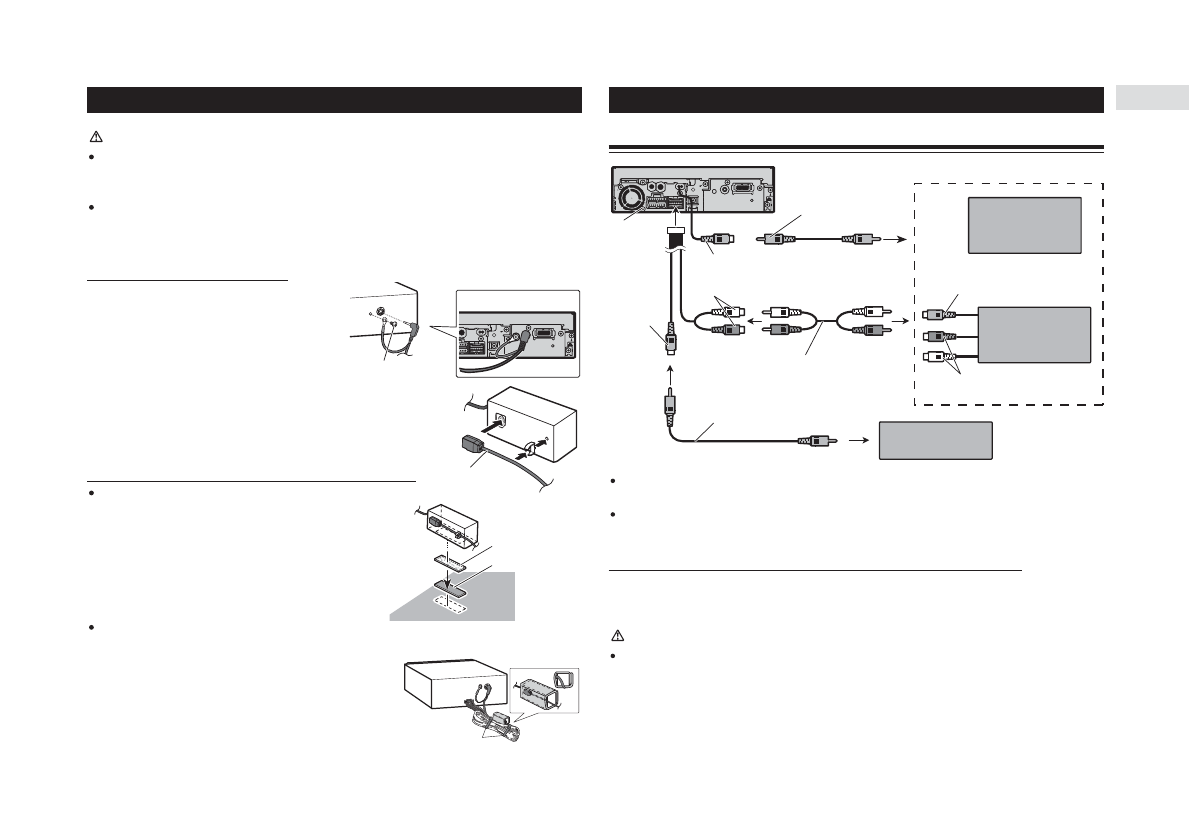

Подключение устройств
Внимание!
Чтобы обеспечить правильную установку, пользуйтесь только прилагаемыми к аппарату ком-
плектующими. При использовании иных приспособлений возможны неполадки в работе или
срыв аппарата с крепления, что может привести к несчастному случаю или порче аппарата.
Не устанавливайте аппарат рядом с дверями, где существует вероятность попадания на не-
го дождевой воды. Попадание воды внутрь аппарата может привести к появлению дыма или
возгоранию.
Подключение оптического кабеля
1. Подключите к основному блоку оптиче-
ский кабель и провод заземления.
Подключите оптический кабель таким образом,
чтобы он не выступал из аппарата, как показано
на иллюстрации. Прикрепите провод заземле-
ния к выступу на задней панели аппарата.
2. Подключите оптический кабель к соединительному блоку
для оптического кабеля.
Установка соединительного блока для оптического кабеля
Установка соединительного блока для оптического
кабеля с помощью липой ленты «Velcro».
При помощи ленты «Velcro» установите соединительный
блок для оптического кабеля в достаточном по объему
ящике приборной консоли.
Установка соединительного блока для
оптического кабеля с помощью хомутиков.
Обмотайте оптический кабель и соединительный блок
изоляционной лентой и прикрепите его хомутиками к
проводам питания.
Винт
Оптический кабель
Лента «Velcro» (жесткая)
Лента «Velcro» (мягкая)
Обмотайте
изоляционной лентой
Закрепите хомутиками
Подключение внешнего видео компонента и дисплея
В случае подключения внешнего видео компонента необходимо в пункте
AV INPUT
меню
SET UP
задать параметр
VIDEO
.
В случае подключения внешнего CD чейнджера необходимо в пункте
AV INPUT
меню
SET
UP
задать параметр
M-DVD
.
При использовании дисплея, подключенного к заднему видеовыходу
Задний видеовыход аппарата предназначен для подключения дисплея, позволяющего пассажи-
рам задних сидений смотреть видео с DVD или Video CD дисков.
Внимание!
Никогда не устанавливайте дисплей в таком месте, которое дает возможность водителю
смотреть видео с DVD или Video CD дисков во время вождения автомобиля.
Этот аппарат
Видеовход
Кабели RCA
(продаются отдельно)
Внешний видео компонент
(продается отдельно)
К видеовыходу
Аудиовход
Кабели RCA (продаются отдельно)
К аудио выходам
Видеовыход
Аудиовыход
CD чейнджер
(продается отдельно)
Кабель RCA (продается отдельно)
Дисплей с входными
разъемами типа RCA
К видеовходу
