— 3 —

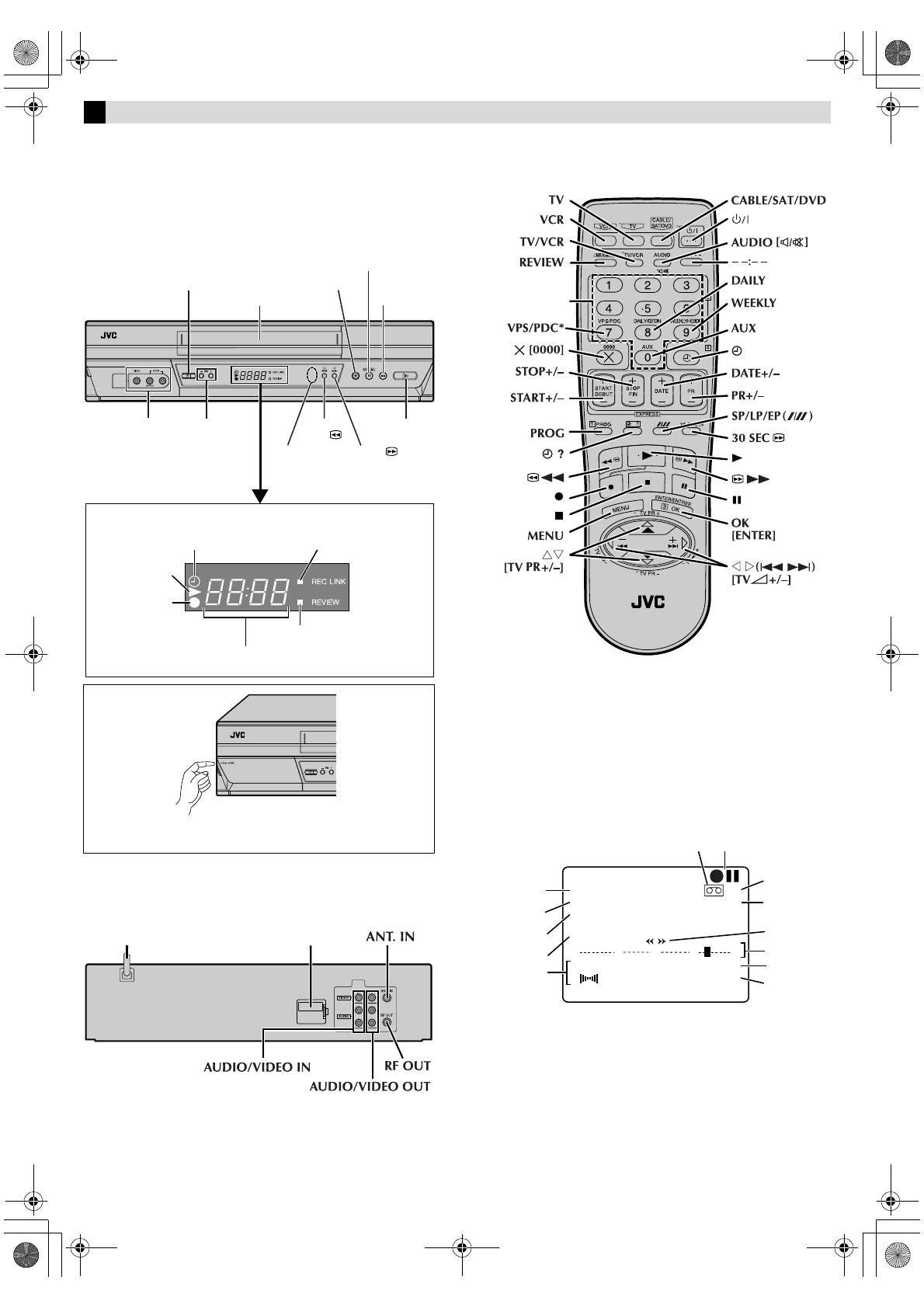

Кнопки, разъемы и
индикаторы

Передняя панель

Задняя панель

Пульт дистанционного
управления

* С данной моделью видеомагнитофона не работает.

Экранное меню

Нажав кнопку

OK

 при включенной функции экранного меню (для

функции “ЭКР. МЕНЮ” выбрана позиция “ВКЛ.” (

墌

10)), Вы

сможете увидеть на экране телевизора индикацию текущего статуса
Вашего видеомагнитофона. Чтобы убрать их с экрана, нажмите
кнопку

OK

 снова.

Данные, выводимые на экранный дисплей, на магнитной ленте не
записываются, даже если видеомагнитофон в данный момент
находится в режиме записи.

A

Индикация основного канала и дополнительного входного канала

B

Дисплей часов

C

Дата

D

Tип Пepeдaчи

E

Режим звучания

F

Oставшегося времени на ленте

G

Счетчик времени

H

Положение ленты

I

Направление движения магнитной ленты

J

Индикатор системы цветного телевидения

K

Скорость лентопротяжки

L

Режим работы видеомагнитофона

M

Индикатор загрузки кассеты

Прорезь касетоприемника

аудио/видео входы
VIDEO/AUDIO

Окошко дисплея

Индикатор

воспроизведения

Индикатор

записи

Индикатор
режима времени

Канал и индикация
вспомогательного входа/часы

Окошко
инфракрасного
сенсора

Индикатор REC LINK

Индикатор немедленного
просмотра

Пауза

9

(REC LINK)

Запись

7

Стоп/Извлечь

0

Назад

3

Вперёд

5

Воспропзведение

4

Ожидание/Вкл

1

PR+/–

Чтобы получить доступ к закрытым соединительным гнездам,
потяните и откройте эту крышку.

Шнур сетевого питания

Отделение для
литиевой батарейки

Цифровые

кнопки

0

+

+

+

+

ПРОГ .

  12

SP

23 : 59

NTSC 3.58

31. 12. 03

ST NICAM

A

B

C

D
E

I

J

H
G

L

M

K

HIFI

– 1 : 23 : 45

L       R

       OCTATCK   1 : 49

F

– Кнопки, разъемы и индикаторы –
