2. Подготовка

24

[Примечание]

Прежде чем подключать кабель объектива к этому
разъему или отсоединять его, выключите питание
видеокамеры.

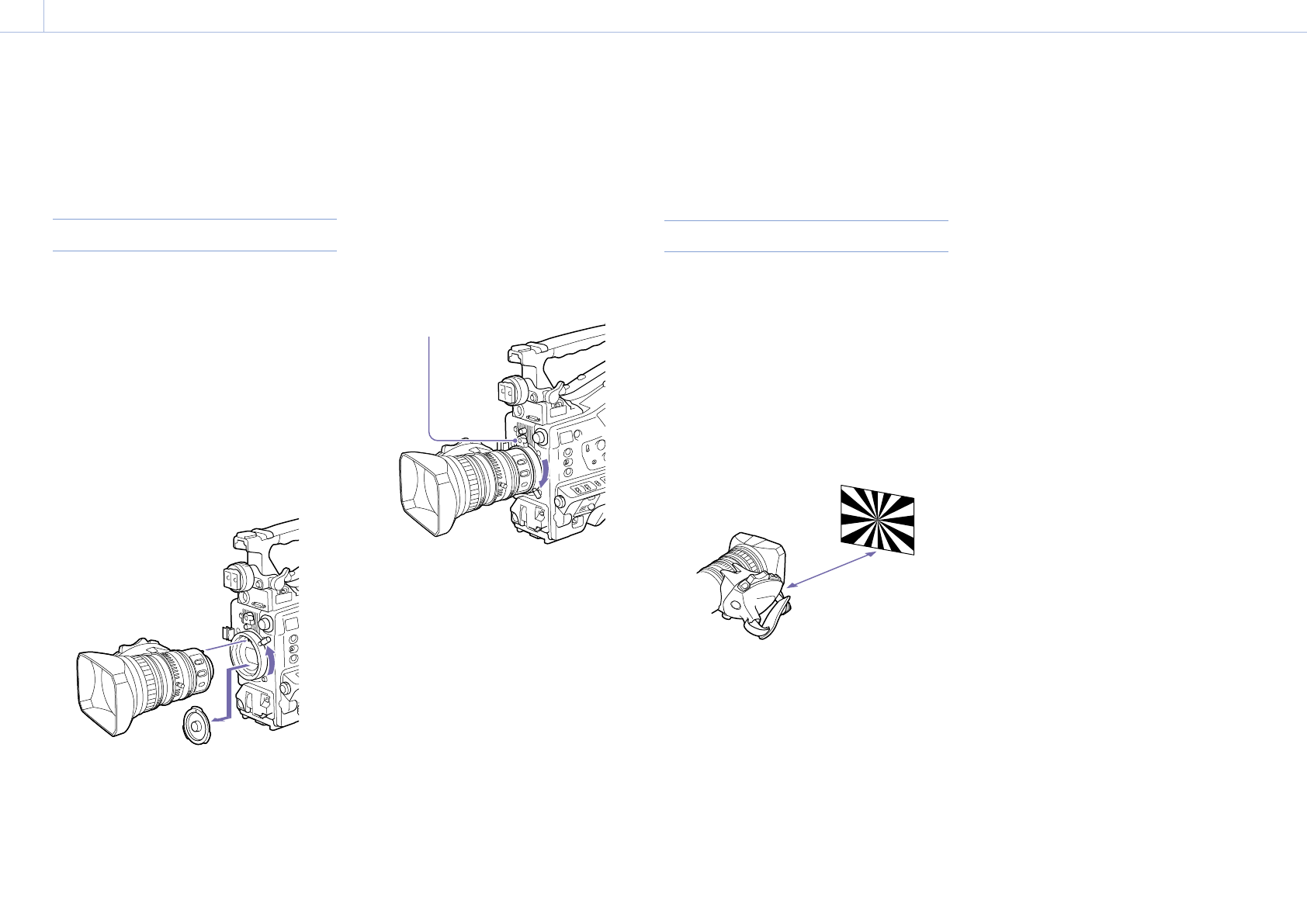

Установка объектива

Объектив приобретается отдельно.
В этом разделе описан пример установки
объектива.

Сведения об установке конкретного объектива см. в
руководстве по эксплуатации этого объектива.

1

Поднимите рычаг фиксации объектива и
снимите крышку байонета объектива с
байонета объектива.

2

Совместите центральный штифт объектива с
центральным отверстием в байонете
объектива и вставьте объектив в байонет.

1

1

2

3

Удерживая объектив на месте, опустите
рычаг фиксации объектива, чтобы
зафиксировать объектив.

 [Внимание]

В случае ненадежной фиксации объектива
он может упасть в процессе использования
видеокамеры. Это может привести к
несчастному случаю. Убедитесь, что
объектив надежно зафиксирован.
Рекомендуется установить резиновую
прокладку для крепления байонета
объектива на рычаг фиксации объектива,
как показано ниже.

3

Резиновая прокладка для

крепления байонета объектива

4

Подключите кабель объектива к разъему
LENS.

5

Закрепите кабель объектива с помощью
зажима кабеля.

Если установлен объектив с функцией

коррекции аберрации

Функция коррекции аберрации активируется
автоматически.

 1)

 При запуске видеокамеры с

объективом с функцией коррекции аберрации
может потребоваться больше времени, чем
обычно, из-за загрузки данных во время запуска.
Для получения сведений об объективах с
функцией коррекции аберрации обратитесь
к представителю службы технического

обслуживания компании Sony.

1)  Функция коррекции аберрации не работает, если

параметру Maintenance >Camera Config >ALAC в меню
настройки присвоено значение Off.

Регулировка рабочего отрезка

Если объектив не сохраняет фокусировку
должным образом при выполнении
масштабирования от режима телефото до
широкоугольного режима, отрегулируйте
рабочий отрезок (расстояние от плоскости
крепления объектива до плоскости
изображения, так называемая длина фланца).
Выполните эту регулировку один раз после
установки или смены объектива.
При выполнении регулировки используйте
в качестве объекта таблицу для регулировки
рабочего отрезка.

Прибл. 3 м

[Примечания]

ˎ

ˎ

Использование объекта с недостаточным контрастом,
а также перемещение видеокамеры или объекта
во время регулировки может привести к ошибке
регулировки.

ˎ

ˎ

Разместите объект (таблицу для регулировки рабочего
отрезка) так, чтобы он находился в центре экрана
в положении телефото. Убедитесь, что на экране
отсутствуют другие объекты (объекты, расположенные
к видеокамере ближе, чем таблица) в широкоугольном
положении.

1

Установите ручную настройку диафрагмы.

2

Установите таблицу фокусных расстояний
прибл. в 3 м перед камерой.

3

Откройте диафрагму.
При открытой диафрагме глубина резкости
меньше, что упрощает регулировку.

4

Ослабьте крепежные винты на кольце F.f или
F.B (кольцо регулировки рабочего отрезка).

5

Используйте ручной или автоматический
зум для установки объектива в положение
телефото.

6

Установите видеокамеру перед схемой,
повернув кольцо фокусировки и
сфокусировавшись на ней.

7

Установите кольцо зумирования в
широкоугольное положение.

8

Поворачивайте кольцо F.f или F.B, пока схема
не окажется в фокусе; будьте осторожны,
чтобы не сдвинуть кольцо фокусировки.

9

Повторяйте шаги

5

-

8

, пока схема не

окажется в фокусе в течение всего отрезка
от широкоугольного положения до
положения телефото.

10

Затяните крепежные винты кольца F.f или F.B.

Установка и регулировка объектива
