1. Обзор

13

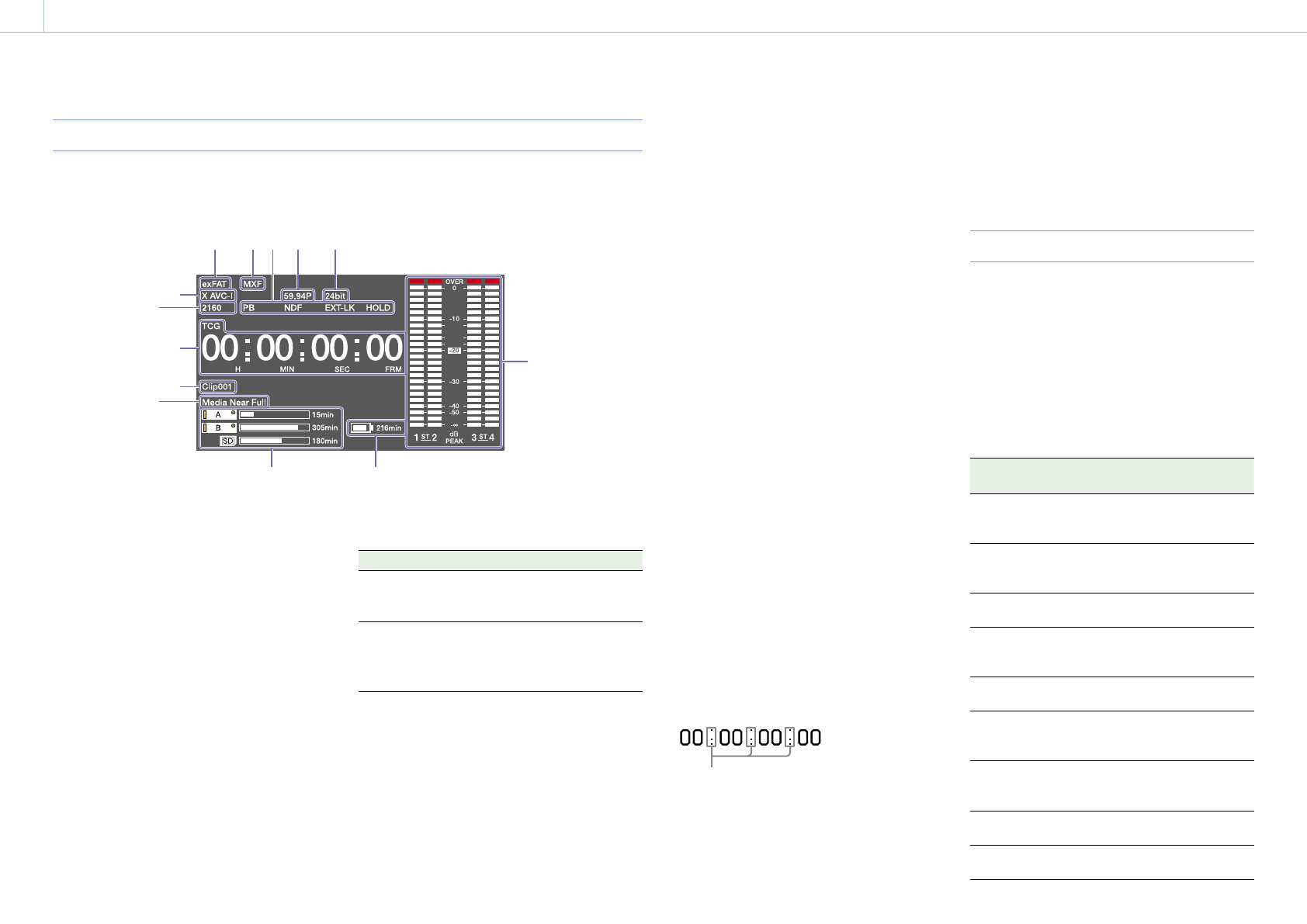

Информационный экран ЖК монитора (отображение состояния)

Для отображения информационного экрана

ЖК монитора служит кнопка DISP SEL/EXPAND
(выбор/развертывание экрана) (стр. 8).

1 2 3 4 5

6

7

8

9

10

11

12 13

1.

Индикатор файловой системы

2.

Индикатор формата файла

3.

Отображение состояния

PB: появляется во время воспроизведения.
NDF: отображается при выборе временного

кода с запретом пропуска кадров.

EXT-LK: отображается при фиксации

внутреннего генератора временного кода
с внешним сигналом, который поступает на
разъем TC IN (вход временного кода).

HOLD: отображается, когда режим работы

внутреннего генератора временного кода
установлен R-RUN и остановлен.

4.

Индикатор системной частоты

Указывает системную частоту видео,
воспроизводимого или записываемого в
данный момент.

5.

Индикатор формата аудио

Указывает формат записи аудио или формат

аудио клипа, который воспроизводится в
данный момент.

Индикатор

Формат записи

16 bit

HD420 HQ
DVCAM
MPEG IMX 50

24 bit

HD422 50
MPEG IMX 50
XAVC Intra
XAVC Long

6.

Индикаторы уровня записи

Указывают уровни записи или воспроизведения
аудио каналов 1–4.

7.

Индикатор оставшегося заряда батареи

Отображает значок оставшейся емкости
батареи и оставшееся время записи.

8.

Индикатор оставшейся емкости носителя

Отображение сегментов строки, указывающих
оставшуюся емкость носителя записи в гнездах.

9.

Область индикатора Warning

Отображает предупреждения при неполадках в
процессе записи.

Более подробные сведения см. в разделе “Система ошибок/
предупреждений” (стр. 145).

10.

Отображение названия клипа

Отображает название клипа, который
записывается в данный момент в процессе
записи либо отображает название следующего
клипа, когда запись приостановлена.

11.

Отображение данных времени

Переключение экранов значений
продолжительности, временного кода,
данных битов пользователя, в зависимости от
положения переключателя DISPLAY.
Отображает тип данных, показанных в данный
момент на экране данных времени, следующим
образом.
TCG: Записанный временной код
TCR: Временной код воспроизведения
UBG: Записанные биты пользователя
UBR: Биты пользователя для воспроизведения
CNT: Счетчик
DUR: Продолжительность
CLK: Отображение времени (когда

переключатель PRESET/REGEN/CLOCK
установлен в положение CLOCK)

При нажатии кнопки HOLD для удержания
значения временного кода временной код
отображается в формате, показанном ниже.
При нажатии кнопки HOLD еще раз для отмены
удержания временной код отображается в
обычном формате.

Три точки означают, что временной код и

состояние счетчика отображаются в режиме

удержания.

12.

Индикатор разрешения

Указывает разрешение выходного видеосигнала.

13.

Индикатор формата записи

Указывает текущий формат записи или формат
записи клипа, который воспроизводится в
данный момент.

Экран состояния

Экраны состояния позволяют проверить
настройки видеокамеры и различные типы
информации о состоянии.
Когда меню не отображается, переведите
переключатель MENU CANCEL/PRST/ESCAPE вверх
в положение CANCEL/PRST для отображения
экрана состояния. При каждом нажатии
выбирается следующий экран состояния.
Могут отображаться указанные ниже экраны
состояния.

Экран

состояния

Отображение

Экран Camera

Status

Информация о состоянии и

установки, связанные со

съемкой

Экран Audio

Status

Информация о состоянии и

установки, связанные с вводом и

выводом аудио

Экран System

Status

Информация о состоянии и

установки, связанные с записью

Экран Video

Output Status

Информация о состоянии и

установки, связанные

с видеовыходом

Экран Network

Status 1

Информация о состоянии и

установки, связанные с сетью

Экран Network

Status 2

Информация о состоянии и

установки, связанные

с потоковой передачей

Экран

Assignable

Button Status

Названия функций назначаемых

переключателей

Экран Battery

Status

Состояние аккумулятора,

установленного на видеокамеру

Экран Media

Status

Информация о состоянии

носителя для записи

Отображение экрана
