1. Обзор: Расположение и функции деталей

11

8.

Кнопка SLOT SELECT (выбор карты памяти
SxS)

Когда карты памяти SxS установлены в оба
гнезда A и B, нажмите кнопку для выбора карты,
которую вы хотите использовать (стр. 28).

9.

Сетевой разъем

Предназначен для подключения к проводной
локальной сети с помощью сетевого кабеля
(приобретается отдельно).

[ОСТОРОЖНО]

ˎ

ˎ

В целях обеспечения безопасности не подключайте
к этому порту соединительные разъемы
электропроводки периферических устройств, которые,
возможно, имеют чрезмерно высокое напряжение.
Соблюдайте инструкции, предписанные для порта.

ˎ

ˎ

Для избежания неисправностей, вызванных
электромагнитным шумом, используйте
экранированный кабель при подключении кабеля LAN
аппарата к периферийному устройству.

“Подключение к Интернету” (стр. 66)

10.

Разъем HDMI

Подключите устройство HDMI, например,
монитор или устройство записи к выходу видео
и аудио сигналов HD или SD HDMI.

[Примечание]

Вывод 4K (QFHD) не поддерживается.

11.

Разъем GENLOCK IN (вход сигнала внешней
синхронизации) (тип BNC)

Этот разъем вводит опорный сигнал при
необходимости внешней синхронизации
видеокамеры или синхронизации
временного кода с внешним оборудованием.
Поддерживаемые опорные сигналы
различаются в зависимости от текущей
системной частоты как показано в таблице
ниже.

Системная
частота

Поддерживаемые опорные
сигналы

59.94i

1080/59.94i, 480/59.94i

59.94P

1080/59.94i, 480/59.94i

50i

1080/50i, 576/50i

50P

1080/50i, 576/50i

Системная
частота

Поддерживаемые опорные
сигналы

29.97P

1080/59.94i, 480/59.94i

25P

1080/50i, 576/50i

23.98P

1080/23.98PsF

12.

Разъем TC IN (вход временного кода) (тип
BNC)

Чтобы применить внешнюю фиксацию к
временному коду видеокамеры, введите
контрольный временной код.

“Установка временного кода” (стр. 47)

13.

Разъем VIDEO OUT (тип BNC)

Выходные видеосигналы для мониторинга.

14.

Разъем TC OUT (выход временного кода)
(тип BNC)

Для фиксации временного кода внешнего
видеомагнитофона с временным кодом этой
видеокамеры подключите этот разъем к
разъему входа временного кода внешнего
видеомагнитофона.

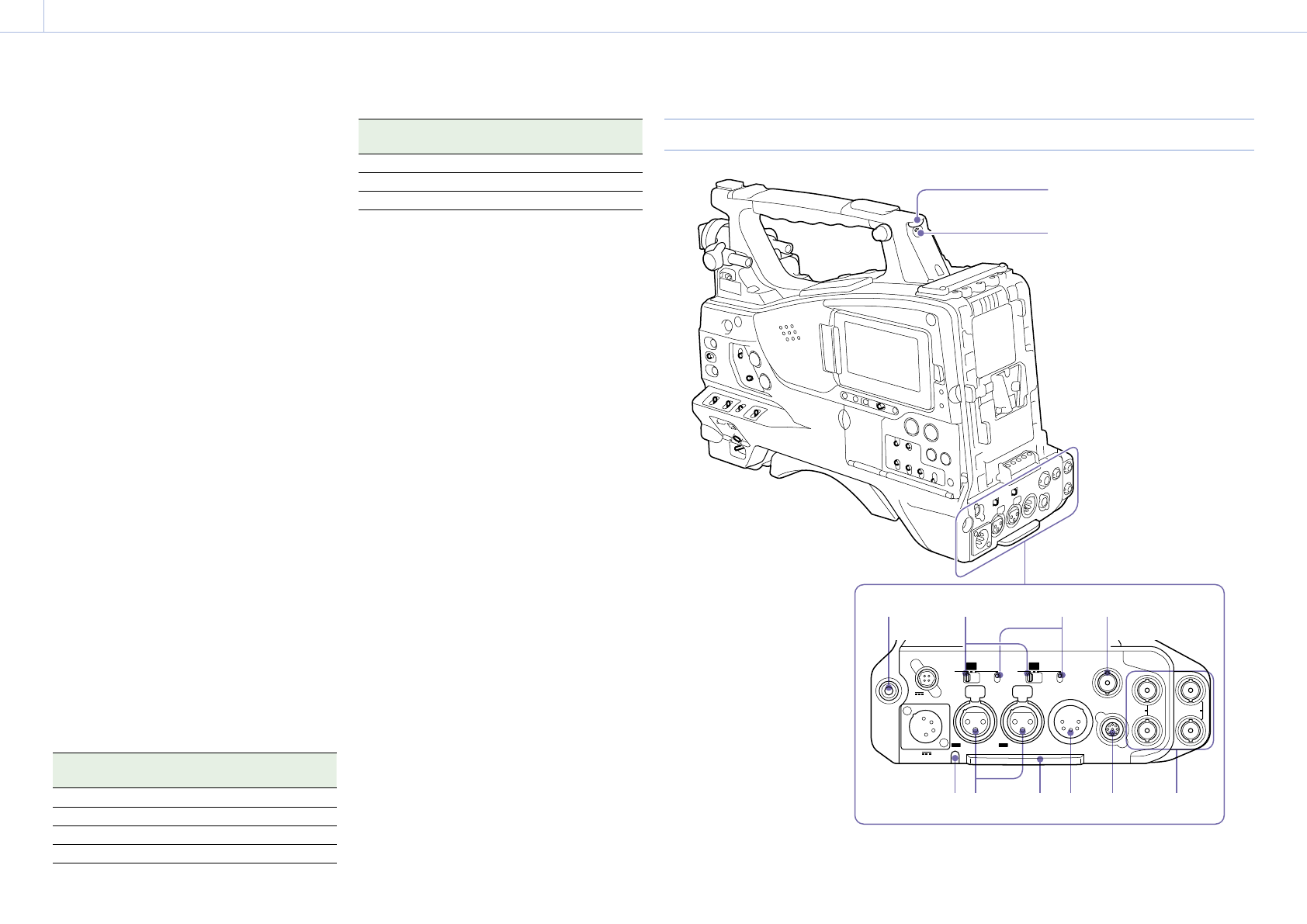

Индикатор записи и секция разъемов

4

3

1

8 9

10

11

7

6

5

AES/

EBU

LINE

MIC

SDI IN

SDI OUT

REMOTE

AUDIO OUT

AUDIO IN

CH2

3/4

CH1

12V 1.8A

+48V

OFF

1/2

1

2

SDI OUT

3

4

AES/

EBU

LINE

MIC

+48V

OFF

2

1
