2. Подготовка

21

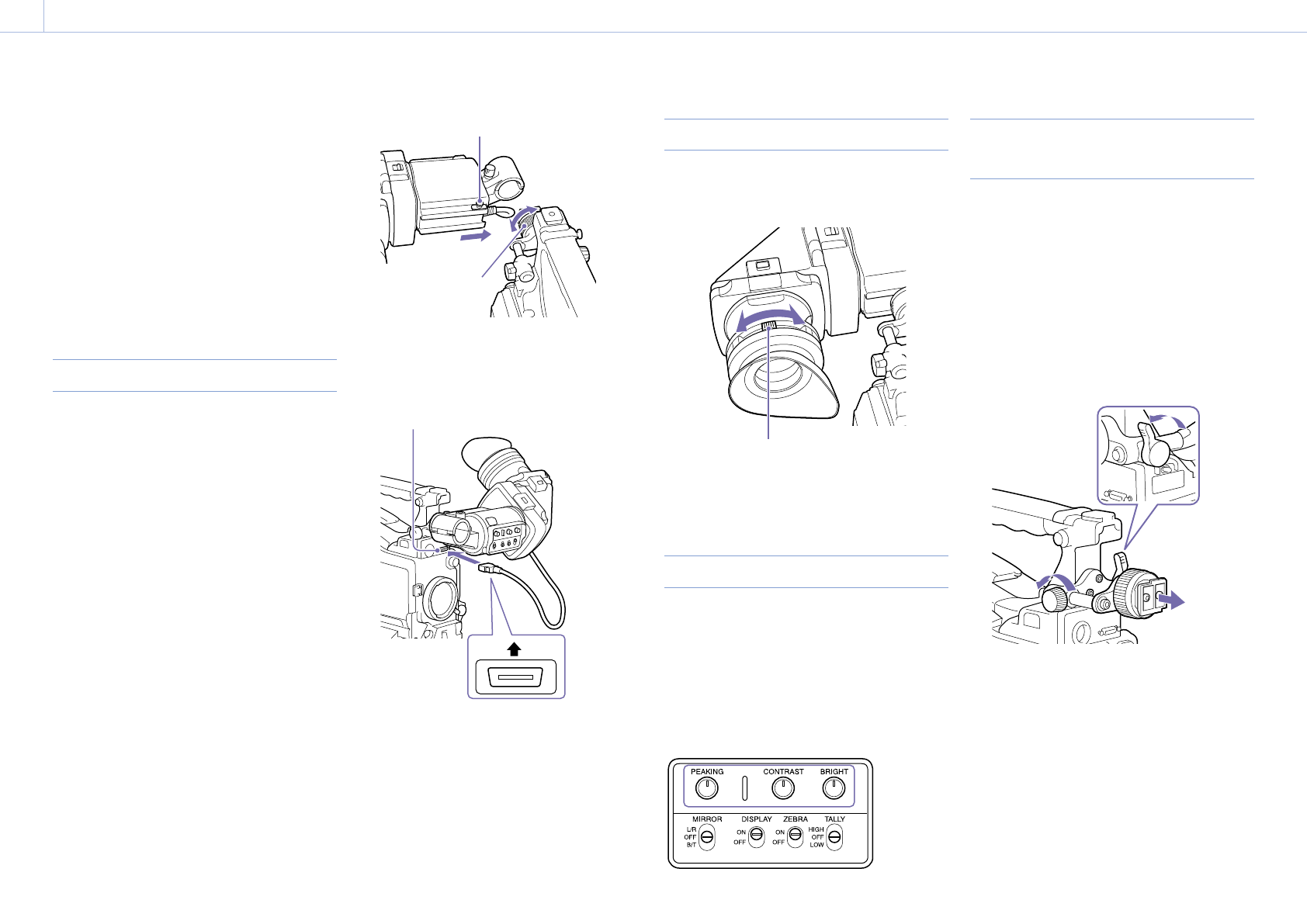

Установка видоискателя

[ВНИМАНИЕ]

Не поворачивайте линзу окуляра видеокамеры к солнцу
при установленном видоискателе.
Прямые солнечные лучи могут пройти через линзу,
сфокусироваться в видоискателе и привести к возгоранию.

Видоискатель приобретается отдельно.
В этом разделе в качестве примера приводится
описание установки видоискателя CBK-VF02.

Порядок установки других видоискателей приводится в
руководствах, прилагаемых к каждому видоискателю.

Установка видоискателя

[Примечание]

При установке видоискателя обратите внимание на
следующие моменты.

ˎ

ˎ

Обязательно выключите видеокамеру перед
присоединением разъема видоискателя к разъему для
видоискателя видеокамеры (26-контактный разъем).
В случае выполнения подключения при включенной
видеокамере видоискатель может не работать
должным образом.

ˎ

ˎ

Надежно присоедините разъем видоискателя
к разъему для видоискателя видеокамеры
(26-контактному). При слабом соединении на видео
может возникнуть шум или световой индикатор может
не работать должным образом.

1

[1]

 Ослабьте кольцо для перемещения

видоискателя влево-вправо,

[2]

 присоедините

видоискатель к разъему для крепления для
видоискателя и

[3]

 затяните кольцо для

перемещения видоискателя влево-вправо.

[2]

[1]

[3]

Стопор

Кольцо для

перемещения

влево-вправо

2

Присоедините разъем видоискателя к
разъему для видоискателя видеокамеры
(26-контактный разъем).

Разъем для видоискателя

(26-контактный разъем)

Верх

Для снятия видоискателя процедуру
присоединения необходимо выполнить в
обратном порядке. Исключение состоит только
в том, что при отсоединении видоискателя от
разъема для крепления стопор нужно тянуть
вверх.

Регулировка диоптрий

Поверните кольцо регулировки диоптрий,
чтобы увеличить резкость изображения
видоискателя.

Кольцо регулировки диоптрий

Можно также присоединить доступный в
продаже защитный фильтр, объектив для
макросъемки и т. д. с диаметром 52 мм.

Регулировка экрана

Отрегулируйте яркость, контраст и контурную
коррекцию экрана видоискателя с помощью
регуляторов ниже.
Очертания: регулировка с помощью ручки

PEAKING.

Контрастность: регулировка с помощью ручки

CONTRAST.

Яркость: регулировка с помощью ручки BRIGHT.

Установка поворотного кронштейна

видоискателя BKW-401

После установки дополнительного
поворотного кронштейна видоискателя BKW-
401 видоискатель можно будет поворачивать
в положение, в котором при переносе
видеокамеры за ручку видоискатель не будет
касаться ноги.

1

Ослабьте рычаги для перемещения
видоискателя влево-вправо и ручки для
перемещения видоискателя вперед-назад,
затем потяните узел скольжения
видоискателя вперед.

2

С помощью шестигранного ключа
диаметром 2,5 мм отсоедините узел
скольжения видоискателя.
