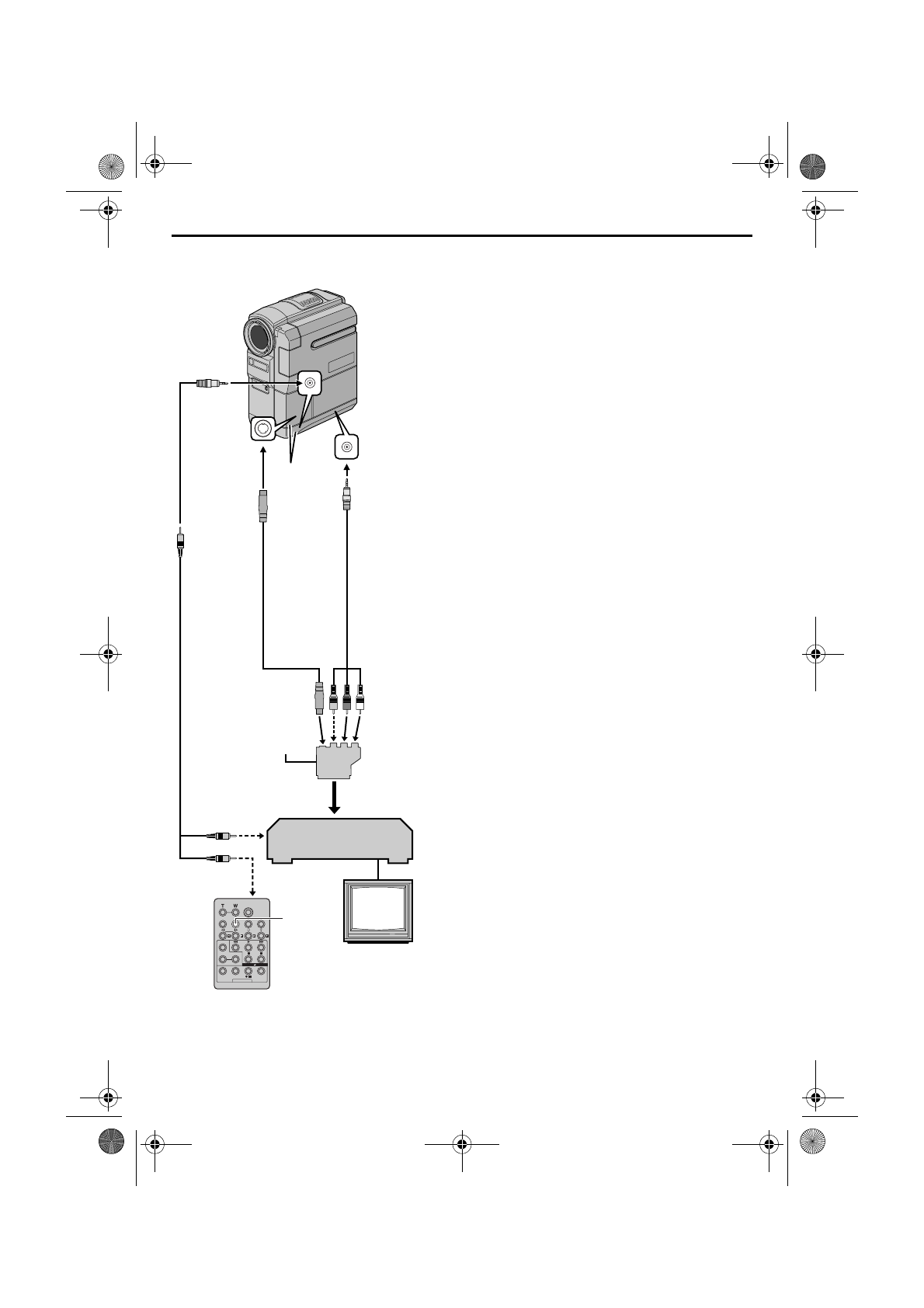

Выполните соединения

Обращайтесь также к стр. 24 и 25.

*

Подсоедините, когда не используется
кабель S-Video.

**

EDIT: GR-DVX707/507
JLIP: GR-DVX407/400

*** Если Ваш ВКМ имеет гнездо SCART,

используйте прилагаемый переходник
кабеля.

1

A

ВКМ JVC, оборудованный гнездом
Remote PAUSE...

...Подсоедините монтажный кабель к
гнезду Remote PAUSE.

B

ВКМ JVC, не оборудованный гнездом
Remote PAUSE, но оборудованный
гнездом R.A.EDIT...

...Подсоедините монтажный кабель к
гнезду R.A.EDIT.

C

ВКМ, отличающийся от
вышеупомянутых...

...Подсоедините монтажный кабель к
гнезду PAUSE IN пульта ДУ.

2

Вставьте записанную ленту в видеокамеру.

3

Установите переключатель

VIDEO/

MEMORY

 в положение “VIDEO”. (только

GR-DVX707/507)

4

Установите переключатель питания в
положение “

P

”, одновременно нажимая

кнопку фиксатора, расположенную на
переключателе.

5

Включите электропитание ВКМ, вставьте
записываемую ленту и инициируйте режим
AUX.

●

Обращайтесь к инструкции ВКМ.

ПРИМЕЧАНИЯ:

●

Перед началом монтажа в произвольной
последовательности, убедитесь, что
индикации не появляются на экране ТВ.
Если они появляются, то они записываются
на новую ленту.

Чтобы выбрать, показывать или нет
следующие дисплеи на подсоединенном ТВ...

• Дата и время

Установите пункт “DISPLAY” в положение
“AUTO”, “ON” или “OFF”. (

墌

стр. 38, 49) Или

нажмите кнопку

DISPLAY

 на пульте ДУ, чтобы

включить/выключить индикацию даты.

• Временной код

Установите пункт “TIME CODE” в положение
“ON” или “OFF”. (

墌

стр. 38, 49)

• Режим воспроизведения звука, скорость

ленты и дисплеи передвижения ленты
Установите пункт “ON SCREEN” в положение
“LCD” или “LCD/TV”. (

墌

стр. 38, 49)

●

Установите переключатель выбора видео
выхода на переходнике кабеля в нужное
положение:
Y/C:

Когда подсоединяется к ТВ или ВКМ,
который поддерживает сигналы Y/C и
использует кабель S-Video.

CVBS: Когда подсоединяется к ТВ или ВКМ,

который не поддерживает сигналы Y/C
и использует кабель аудио/видео.

●

Когда выполняется монтаж на ВКМ,
оборудованный входным гнездом DV,
дополнительный кабель DV может быть
подсоединен вместо кабеля S-Video и кабеля
аудио/видео.

DISPLAY

К EDIT**

или JLIP**

К AV

Кабель аудио/
видео
(прилагается)

Монтажный
кабель
(прилагается)

К S-VIDEO

К гнездам
AUDIO,
VIDEO* и

S

-IN

Кабель
S-Video
(дополни-
тельный)

“Y/C”/“CVBS”

Переключатель

выбора видео

выхода

ВКМ

ТВ

AB

К Remote

PAUSE или

R.A.EDIT

C

К PAUSE

IN

Откройте
крышки
гнезд.

Переходник
кабеля***

ИСПОЛЬЗОВАНИЕ ПУЛЬТА ДУ (прод.)
