A. Используйте прилагаемый кабель Audio/Video и дополнительный кабель S-Video.

*

Для просмотра только стоп-кадров кабель аудио не требуется.

**

Подсоедините, когда не используется кабель S-Video.

*** Когда подсоединяете кабели, откройте эти крышки.

B. Если ваш ТВ/ВКМ имеет 21-штырьковое гнездо.

Используйте прилагаемый переходник кабеля.

*

Для просмотра только стоп-кадров кабель аудио не требуется.

**

Подсоедините, когда не используется кабель S-Video.

*** Когда подсоединяете кабели, откройте эти крышки.

ПРИМЕЧАНИЕ:

Установите переключатель выбора видео выхода на переходнике кабеля в нужное
положение:
Y/C:

Когда подсоединяете к ТВ или к ВКМ, который может принимать сигналы Y/C и использует
кабель S-Video.

CVBS:

Когда подсоединяете к ТВ или к ВКМ, который не может принимать сигналы Y/C и
использует кабель аудио/видео.

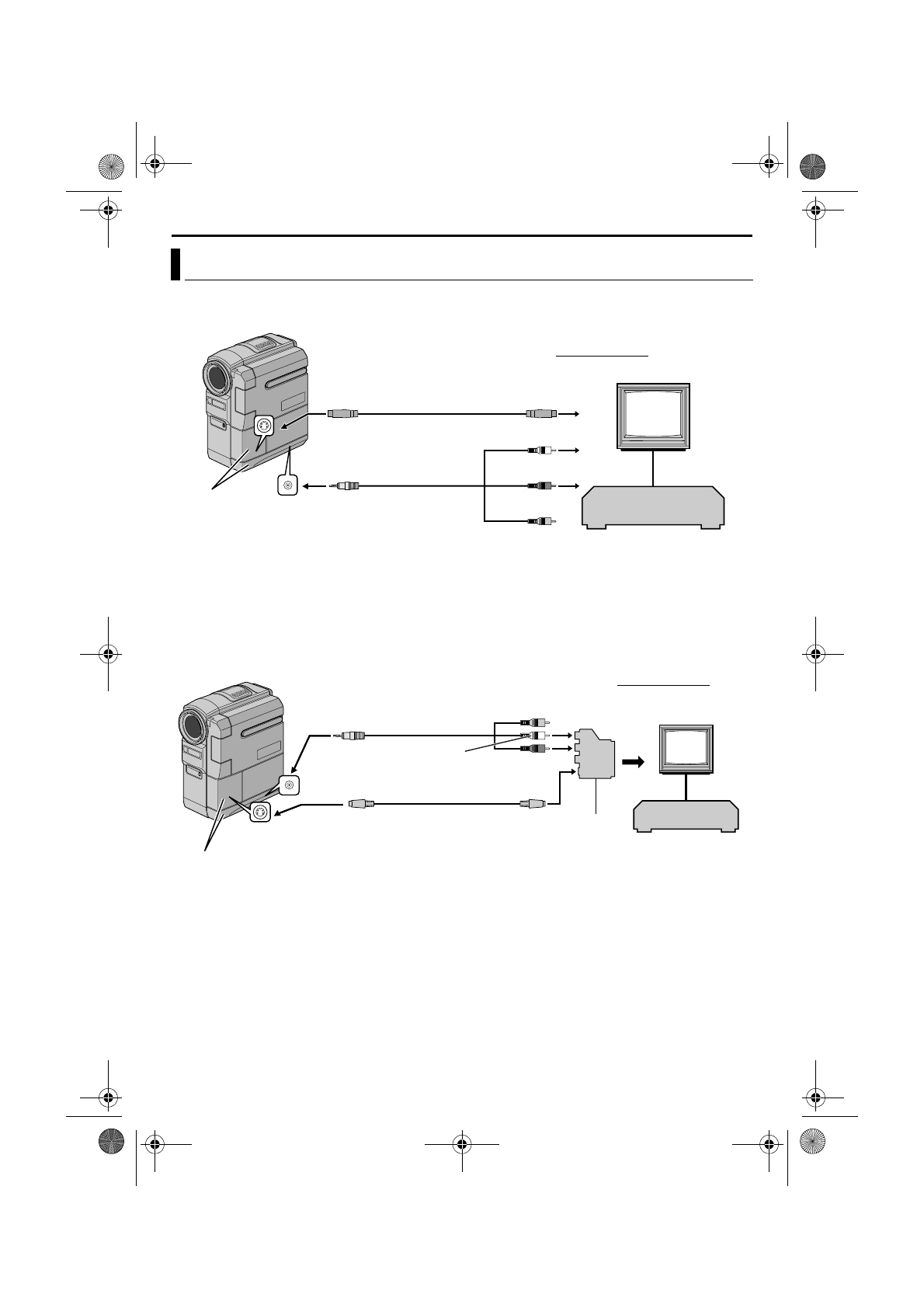

Подсоединение к ТВ или к ВКМ

ТВ

Белый к AUDIO L IN*

Красный к AUDIO R IN*

ВКМ

К AV

Кабель Аудио/Видео
[мини-штекер – RCA
штекер]
(прилагается)

Крышки
гнезд***

К S-VIDEO

Желтый к
VIDEO IN**

К S-VIDEO IN

Кабель S-Video
(дополнительный)

К ТВ или к ВКМ

К ТВ или к ВКМ

ТВ

Белый к AUDIO L IN*

Желтый**

ВКМ

К S-VIDEO

Красный к AUDIO R IN*

К

S

-IN

Кабель Аудио/Видео
[мини-штекер – RCA
штекер]
(прилагается)

Крышки гнезд***

Кабель S-Video
(дополнительный)

Переключатель
видео выхода

“

Y/C

”

/

“

CVBS

”

ТВ

Переходник
кабеля

К AV

ВИДЕОВОСПРОИЗВЕДЕНИЕ (прод.)
