6

РУ

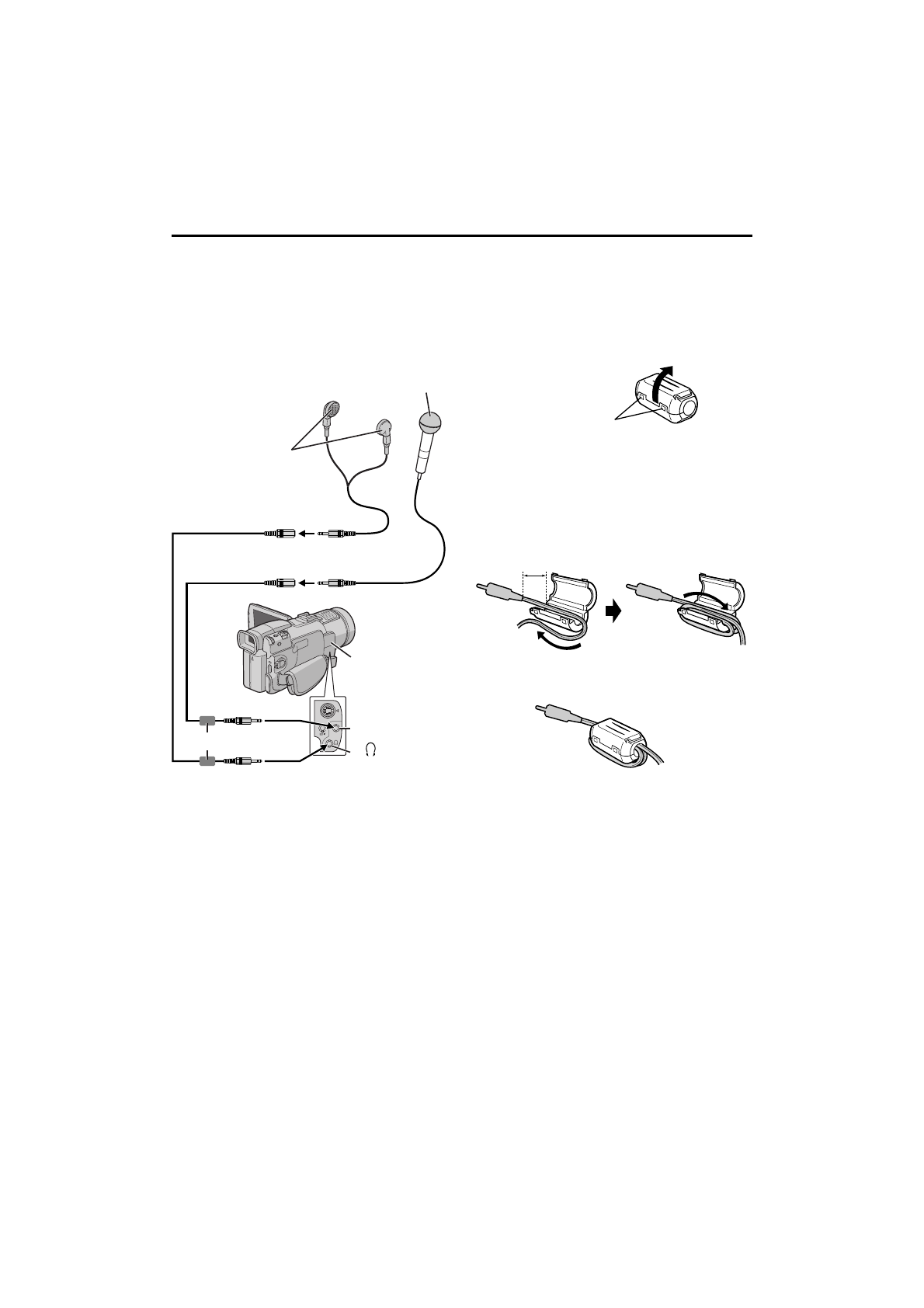

Как использовать аудио кабель

При использовании дополнительных головных
телефонов или внешнего микрофона
подсоедините поставляемый аудио кабель (с
прикрепленным фильтром с сердечником),
затем подсоедините аудио кабель к
видеокамере. Фильтр с сердечником
уменьшает помехи.

Как прикрепить фильтр с сердечником (для

дополнительного кабеля S-Video)

Прикрепите фильтр с сердечником к
дополнительному кабелю S-Video. Фильтр с
сердечником уменьшает помехи.

1

Высвободите стопоры на обоих концах
фильтра с сердечником.

2

Проденьте кабель сквозь фильтр с
сердечником, оставив приблиз. 3 см кабеля
между штекером кабеля и фильтром с
сердечником. Намотайте кабель два раза
вокруг внешней стороны фильтра с
сердечником, как показано на рисунке.

●

Намотайте кабель так, чтобы он не
провисал.

3

Закройте фильтр с сердечником до тех пор,
пока он не защелкнется с щелчком.

ПРИМЕЧАНИЯ:

●

Если фильтр с сердечником не может быть
подсоединен к кабелю S-Video, который у
Вас имеется, используйте дополнительный
кабель S-Video YTU94146B.
Проконсультируйтесь с Вашим ближайшим
дилером JVC относительно подробностей его
наличия.

●

Будьте внимательны, чтобы не повредить
кабель.

●

При подсоединении кабеля присоедините
конец с фильтром с сердечником к
видеокамере.

Стерео головные

телефоны

Аудио кабель

(поставляется)

Фильтр с сердечником

Откройте

крышку гнезд.

К

(головные

телефоны)

Стерео микрофон

К MIC

Стопор

3 см

Намотайте два раза.
