Если Ваш ВКМ имеет гнездо SCART,
используйте прилагаемый переходник
кабеля.

**

Не требуется для просмотра только стоп-
кадров.

***

Подсоедините, когда Ваш ТВ/ВКМ имеет
входные гнезда S-VIDEO IN и A/V. В этом
случае нет необходимости подсоединять
желтый видео кабель.

**** При подсоединении кабеля откройте

крышку.

ПРИМЕЧАНИЕ:

Установите переключатель выбора видео

выхода на переходнике кабеля в нужное

положение:

Y/C:

Когда подсоединяете к ТВ или к ВКМ,

который может принимать сигналы Y/C и
использует кабель S-Video.

CVBS:

Когда подсоединяете к ТВ или к ВКМ,

который не может принимать сигналы Y/C и
использует кабель аудио/видео.

1

Убедитесь, что все аппараты выключены.

2

Подсоедините видеокамеру к ТВ или к ВКМ,
как показано на рисунке.

Если используется ВКМ

, перейдите к пункту

3

.

Если нет

, перейдите к пункту

4

.

3

Подсоедините выход ВКМ ко входу ТВ,
обращаясь к инструкции по эксплуатации
Вашего ВКМ.

4

Включите видеокамеру, ВКМ и ТВ.

5

Установите ВКМ в режим входа AUX, и
установите ТВ в режим VIDEO.

Чтобы выбрать, показывать или нет

следующие дисплеи на подсоединенном

ТВ...

●

Дата и время
Установите пункт “DATE/TIME” в положение
“AUTO”, “ON” или “OFF”. (

墌

стр. 31, 40)

Или нажмите кнопку

DISPLAY

 на пульте ДУ,

чтобы включить/выключить индикацию даты.

●

Временной код
Установите пункт “TIME CODE” в положение
“ON” или “OFF”. (

墌

стр. 31, 40)

●

Индикации, отличающиеся от даты/времени
и временного кода
Установите пункт “ON SCREEN” в положение
“OFF”, “LCD” или “LCD/TV”. (

墌

стр. 31, 40)

ПРИМЕЧАНИЯ:

●

Рекомендуется в качестве источника

электроэнергии использовать сетевой

адаптер вместо батарейного блока.

(

墌

стр. 11)

●

Чтобы контролировать изображение и звук
из видеокамеры, не вставляя ленту или
карту памяти, установите переключатель
питания в положение “

A

” или “

M

”, затем

установите Ваш ТВ в подходящий входной
режим.

●

Убедитесь, что Вы подрегулировали уровень
звука ТВ до его минимального уровня, чтобы
избежать внезапного усиления звука, кода
включается видеокамера.

●

Если Вы имеете ТВ или динамики, которые
не защищены специальным образом, не
помещайте динамики рядом с ТВ, т.к. на
воспроизводимом видеокамерой
изображении будут помехи.

●

Когда кабель подсоединен к гнезду AV или к
гнезду головных телефонов, звук из
динамика не может быть слышен.

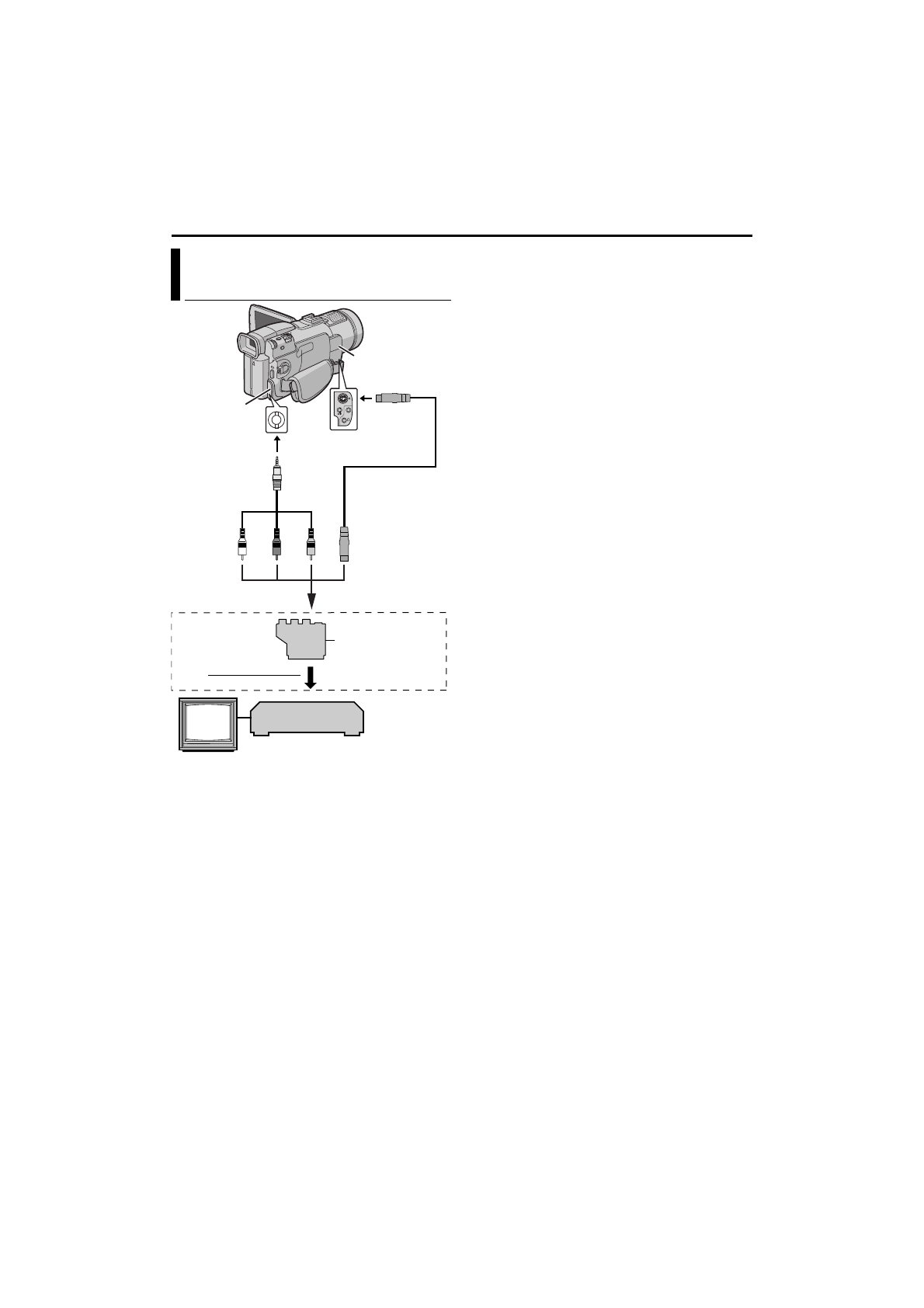

Подсоединение к ТВ или к

ВКМ

1

2

3

4

Крышки

гнезд****

Крышки

гнезд****

Кабель аудио/

видео

(прилагается)

К AV

К S

Кабель S-Video

(дополнительный)

ТВ

ВКМ

A

Белый к AUDIO L IN**

B

Красный к AUDIO R IN**

C

Желтый к VIDEO IN

D

К S-VIDEO IN***

К ТВ или к ВКМ

Переключатель

видео выхода

“Y/C”/“CVBS”

Переходник

кабеля*
