РУ

59

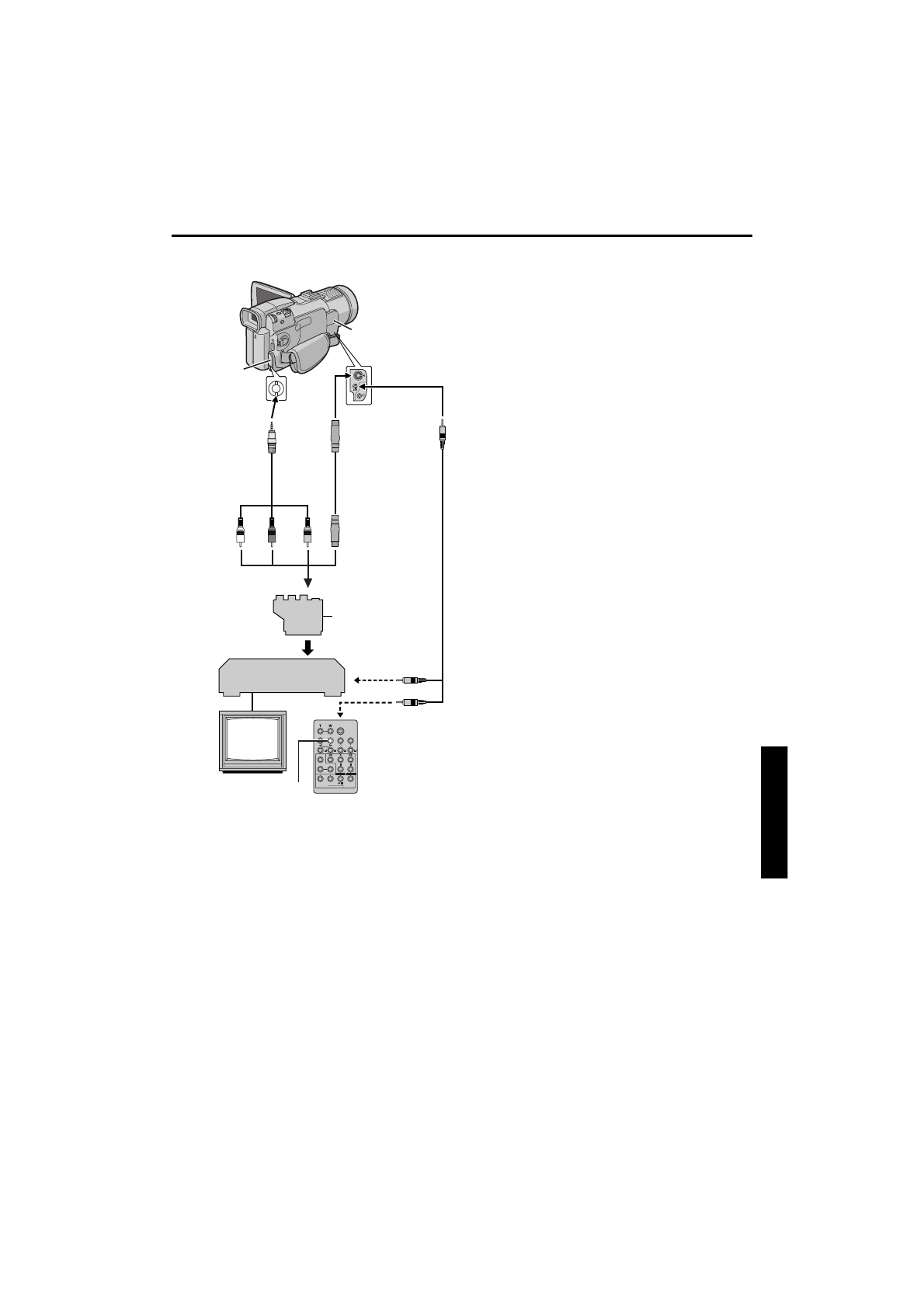

Выполните соединения

Обращайтесь также к стр. 22.

*

Если Ваш ВКМ имеет гнездо SCART,
используйте прилагаемый переходник кабеля.

**

Подсоедините если Ваш ТВ/ВКМ имеет
разъем S-VIDEO IN. В этом случае нет
необходимости подсоединять желтый видео
кабель.

*** При подсоединении кабеля откройте крышку.

ПРИМЕЧАНИЕ:

Установите переключатель выбора видео

выхода на переходнике кабеля в нужное

положение:

Y/C:

Когда подсоединяете к ТВ или к ВКМ,

который может принимать сигналы Y/C и
использует кабель S-Video.

CVBS:

Когда подсоединяете к ТВ или к ВКМ,

который не может принимать сигналы Y/C и
использует кабель аудио/видео.

1

A

ВКМ JVC, оборудованный гнездом

Remote PAUSE...

… Подсоедините монтажный кабель к

гнезду Remote PAUSE.

B

ВКМ JVC, не оборудованный гнездом

Remote PAUSE, но оборудованный

гнездом R.A.EDIT...

… Подсоедините монтажный кабель к

гнезду R.A.EDIT.

C

ВКМ, отличающийся от

вышеупомянутых...

… Подсоедините монтажный кабель к

гнезду PAUSE IN пульта ДУ.

2

Вставьте записанную ленту в видеокамеру.

3

Установите переключатель

VIDEO/

MEMORY

 в положение “VIDEO”.

4

Установите переключатель питания в
положение “PLAY”, одновременно нажимая
кнопку фиксатора, расположенную на
переключателе.

5

Включите электропитание ВКМ, вставьте
записываемую ленту и инициируйте режим
AUX.

●

Обращайтесь к инструкции ВКМ.

ПРИМЕЧАНИЯ:

●

Перед началом монтажа в произвольной
последовательности, убедитесь, что
индикации не появляются на экране ТВ.
Если они появляются, то они записываются
на новую ленту.

Чтобы выбрать, показывать или нет

следующие дисплеи на подсоединенном

ТВ...

• Дата и время

Установите пункт “DATE/TIME” в
положение “AUTO”, “ON” или “OFF”.
(

墌

стр. 31, 40) Или нажмите кнопку

DISPLAY

 на пульте ДУ, чтобы включить/

выключить индикацию даты.

• Временной код

Установите пункт “TIME CODE” в
положение “OFF” или “ON”. (

墌

стр. 31, 40)

• Индикации, отличающиеся от даты/

времени и временного кода
Установите пункт “ON SCREEN” в
положение “OFF”, “LCD” или “LCD/TV”.
(

墌

стр. 31, 40)

●

Когда выполняется монтаж на ВКМ,
оборудованный входным гнездом DV,
дополнительный кабель DV может быть
подсоединен вместо кабеля S-Video и кабеля
аудио/видео.

1

2

3 4

DISPLAY

ВКМ

ТВ

AB

К Remote

PAUSE или

R.A.EDIT

C

К PAUSE IN

Крышки

гнезд***

Крышки

гнезд***

Кабель аудио/

видео

(прилагается)

К AV

К S

Кабель S-Video

(дополнительный)

К EDIT

Монтажный

кабель

(прилагается)

A

Белый к AUDIO L IN

B

Красный к AUDIO R IN

C

Желтый к VIDEO IN

D

К S-VIDEO IN**

Переключатель

видео выхода

“Y/C”/“CVBS”

Переходник

кабеля*
