ПОДГОТОВКА К ЭКСПЛУАТАЦИИ

6

РУ

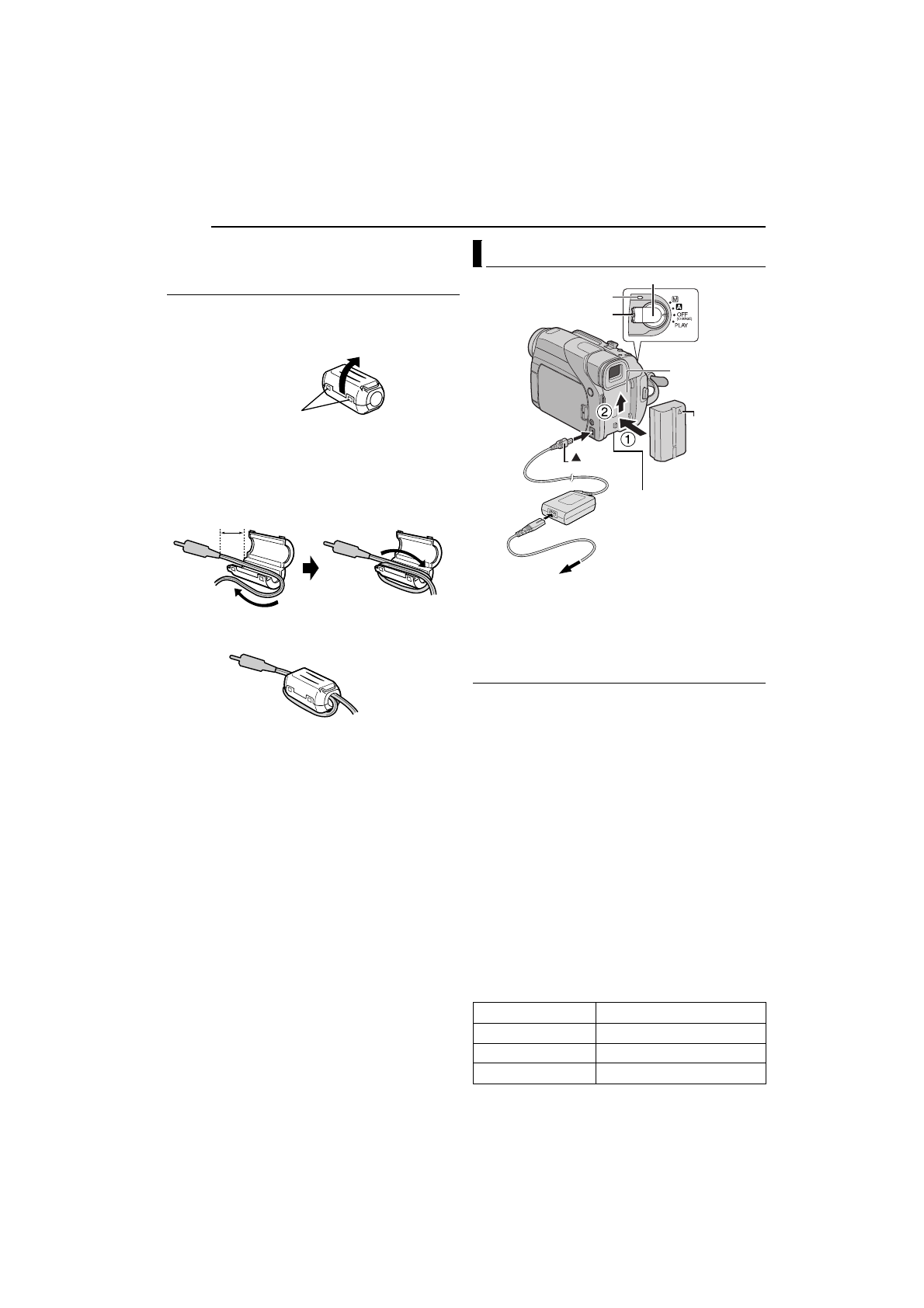

Как прикрепить фильтр с сердечником (для
кабеля USB (поставляется только с GR-D93/
73/53) и дополнительный кабель S-Video)

Прикрепите фильтры с сердечником к кабелям.
Фильтр с сердечником уменьшает помехи.

1

Высвободите стопоры на обоих концах фильтра с

сердечником.

2

Проденьте кабель сквозь фильтр с сердечником,

оставив приблиз. 3 см кабеля между штекером
кабеля и фильтром с сердечником. Намотайте
кабель один раз вокруг внешней стороны фильтра с
сердечником, как показано на рисунке.

●

Намотайте кабель так, чтобы он не провисал.

3

Закройте фильтр с сердечником до тех пор, пока

он не защелкнется со щелчком.

ПРИМЕЧАНИЯ:

●

Будьте внимательны, чтобы не повредить кабель.

●

При подсоединении кабеля присоедините конец с
фильтром с сердечником к видеокамере.

Два способа снабжения электропитанием этой
видеокамеры позволяют Вам выбрать наиболее
подходящий источник электропитания. Не
используйте прилагаемые аппараты снабжения
электропитанием с другим оборудованием.

Зарядка батарейного блока

1

Со стрелкой на батарейном блоке, направленной

в сторону объектива, слегка нажмите батарейный
блок против держателя батарейного блока

a

.

2

Задвиньте батарейный блок, пока он не

зафиксируется на месте

b

.

3

Установите переключатель питания в положение

“OFF (CHARGE)”.

4

Подсоедините сетевой адаптер к видеокамере, а

затем подсоедините сетевой шнур к сетевому
адаптеру.

5

Вставьте шнур сетевого адаптера в розетку

переменного тока. Лампа

POWER/CHARGE

 на

видеокамере мигает, чтобы показать, что началась
зарядка.

6

Когда лампа

POWER/CHARGE

 погаснет, то

зарядка завершена. Отключите сетевой адаптера
от розетки переменного тока. Отсоедините сетевой
адаптер от видеокамеры.

Чтобы отделить батарейный блок

Чтобы отсоединить батарейный блок, слегка
сдвиньте его, нажимая лепесток

BATT. RELEASE

.

* Прилагается

Стопор

3 см

Намотайте один раз.

Электропитание

Батарейный блок

Время зарядки

BN-V408U*

Приблиз. 1 ч. 30 мин.

BN-V416U

Приблиз. 3 ч.

BN-V428U

Приблиз. 5 ч.

Стрелка

BATT.RELEASE

Держатель

батарейного

блока

Переключатель питания

Кнопка фиксатора

К розетке переменного тока

Сетевой адаптер

Лампа POWER/CHARGE

К гнезду DC

Батарейный

блок

Маркировка

Сетевой шнур
