ВИДЕОВОСПРОИЗВЕДЕНИЕ

ВИДЕОЗАПИСЬ И

ВОСПРОИЗВЕДЕНИЕ

РУ

 17

3)

Нажимайте повторно кнопку

EFFECT

, чтобы

переместить подсвечивающий прямоугольник на
нужный эффект.

●

Выбранная функция активизируется и после 2 секунд
меню исчезает.

●

Чтобы деактивировать выбранный эффект, нажмите
кнопку

EFFECT ON/OFF

. Чтобы вновь активизировать

выбранный эффект, снова нажмите кнопку

EFFECT

ON/OFF

.

●

Чтобы изменить выбранный эффект, повторите с
пункта

2

, приведенного выше.

Здесь представлены некоторые основные типы
соединений. При выполнении соединений, также
обращайтесь к инструкциям по эксплуатации Вашего
ВКМ и ТВ.

A

Белый к AUDIO L IN**

B

Красный к AUDIO R IN**

C

Желтый к VIDEO IN

D

К S-VIDEO IN***

*

Если Ваш ВКМ имеет гнездо SCART, используйте
прилагаемый переходник кабеля.

** Не требуется для просмотра только стоп-кадров.
*** Подсоедините, когда Ваш ТВ/ВКМ имеет входные

гнезда S-VIDEO IN и A/V. В этом случае нет
необходимости подсоединять желтый видео кабель.

ПРИМЕЧАНИЕ:

Установите переключатель выбора видео выхода на
переходнике кабеля в нужное положение:

Y/C:

Когда подсоединяете к ТВ или к ВКМ, который

может принимать сигналы Y/C и использует кабель
S-Video.

CVBS:

Когда подсоединяете к ТВ или к ВКМ,

который не может принимать сигналы Y/C и
использует кабель аудио/видео.

1

Убедитесь, что все аппараты выключены.

2

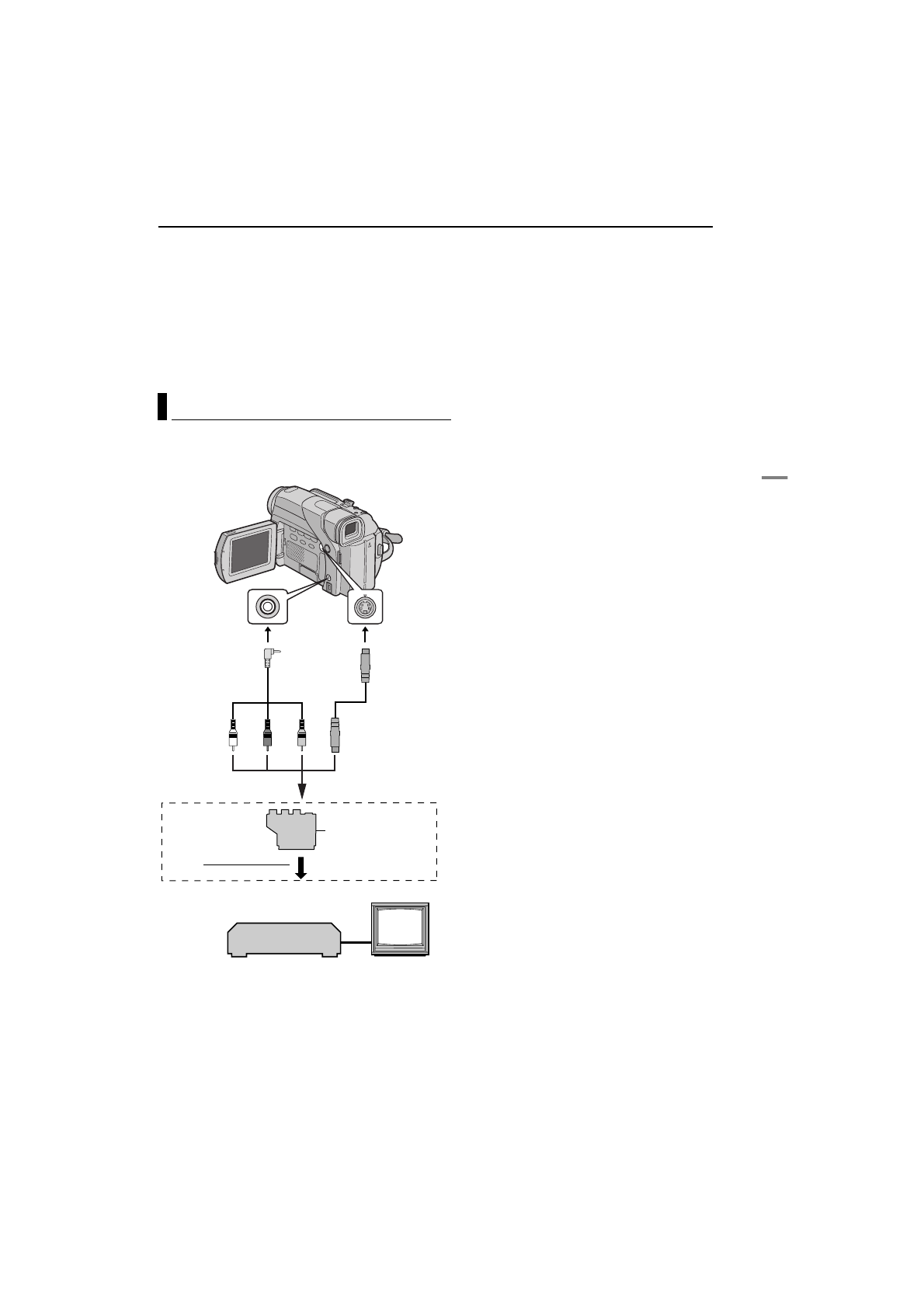

Подсоедините видеокамеру к ТВ или к ВКМ, как

показано на рисунке.

Если используется ВКМ

, перейдите к пункту

3

.

Если нет

, перейдите к пункту

4

.

3

Подсоедините выход ВКМ ко входу ТВ, обращаясь

к инструкции по эксплуатации Вашего ВКМ.

4

Включите видеокамеру, ВКМ и ТВ.

5

Установите ВКМ в режим входа AUX, и

установите ТВ в режим VIDEO.

Чтобы выбрать, показывать или нет следующие

дисплеи на подсоединенном ТВ

●

Дата и время
Установите пункт “DATE/TIME” в положение “AUTO”,
“ON” или “OFF”. (

墌

стр. 24, 28)

Или нажмите кнопку

DISPLAY

 на пульте ДУ

(поставляется только с GR-D93/73/53), чтобы
включить/выключить индикацию даты.

●

Временной код
Установите пункт “TIME CODE” в положение “ON” или
“OFF”. (

墌

стр. 24, 28)

●

Индикации, отличающиеся от даты/времени и
временного кода
Установите пункт “ON SCREEN” в положение “OFF”,
“LCD” или “LCD/TV”. (

墌

стр. 24, 28)

ПРИМЕЧАНИЯ:

●

Рекомендуется в качестве источника
электроэнергии использовать сетевой адаптер
вместо батарейного блока. (

墌

стр. 7)

●

Чтобы контролировать изображение и звук из
видеокамеры, не вставляя ленту или карту памяти*,
установите переключатель питания в положение “

A

”

или “

M

”, затем установите Ваш ТВ в подходящий

входной режим.
* только GR-D93/73

●

Убедитесь, что Вы подрегулировали уровень звука ТВ
до его минимального уровня, чтобы избежать
внезапного усиления звука, кода включается
видеокамера.

●

Если Вы имеете ТВ или динамики, которые не
защищены специальным образом, не помещайте
динамики рядом с ТВ, т.к. на воспроизводимом
видеокамерой изображении будут помехи.

●

Когда к гнезду AV подсоединен кабель, звук из
динамика не слышен.

Подсоединение к ТВ или к ВКМ

1

2

3

4

ТВ

ВКМ

Кабель аудио/

видео

(прилагается)

К AV

К S

Кабель S-

Video

(дополни-

тельный)

К ТВ или к ВКМ

Переключатель

видео выхода

“Y/C”/“CVBS”

Переходник

кабеля*
