62

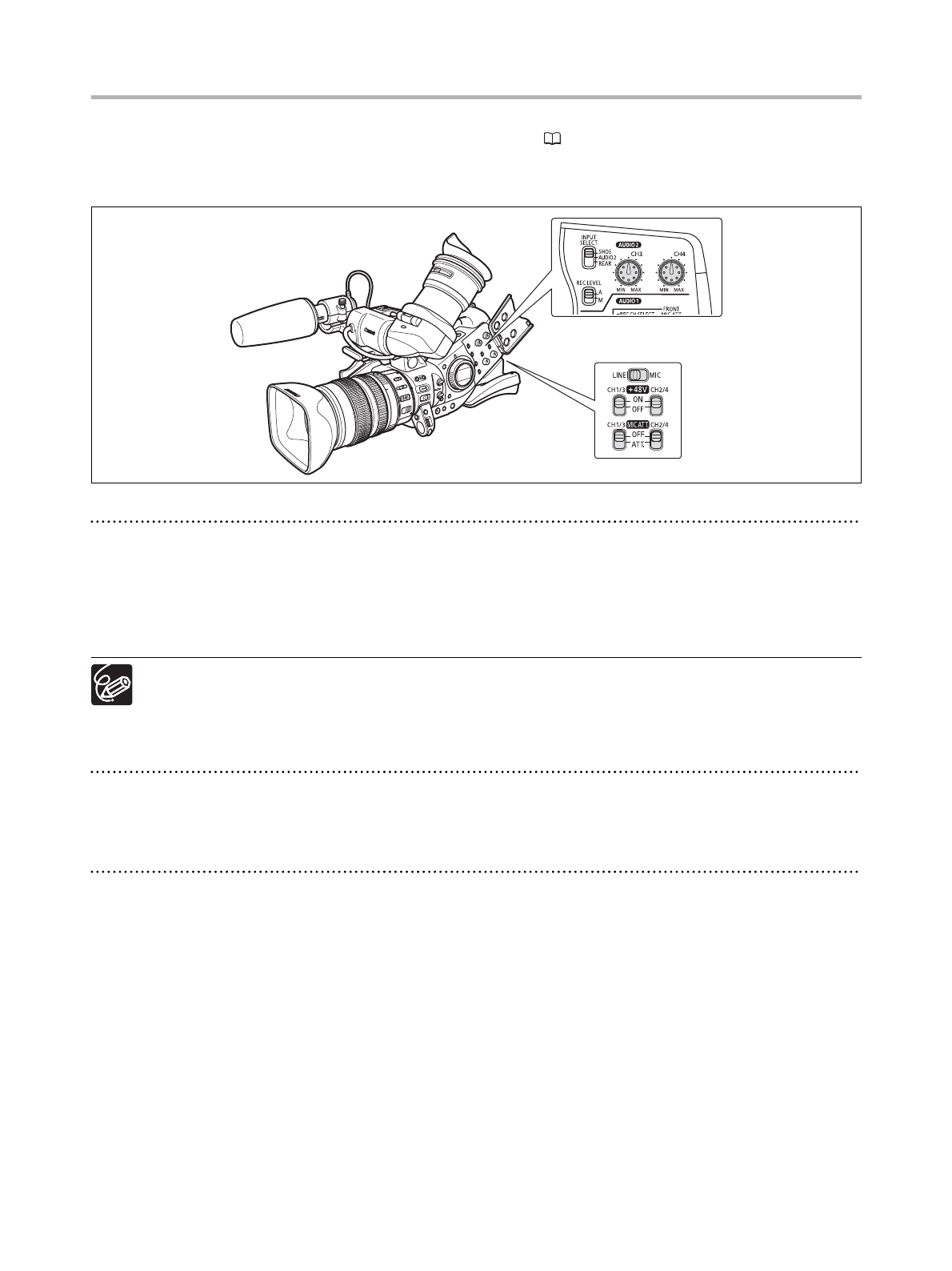

Запись по каналам 3 и 4

Выберите аудиовход SHOE (дополнительно приобретаемый микрофонный адаптер MA-300), AUDIO2 (разъемы RCA) или
REAR (разъемы XLR). См. также раздел

Блок-схема звукового тракта

 (

154).

Обязательно установите для параметра [AUDIO MODE] (АУДИО РЕЖИМ) значение [4 CH] при записи на кассету в стандарте

HDV

 или [32kHz 4CH] при записи в стандарте DV.

При подсоединении к усовершенствованной колодке для аксессуаров

1. Установите дополнительно приобретаемый микрофонный адаптер MA-300 на усовершенствованную

колодку для аксессуаров.

• Адаптер MA-300 позволяет использовать симметричные микрофоны на всех 4 каналах.
• См. также руководство по эксплуатации адаптера MA-300.

2. Установите переключатель INPUT SELECT в положение SHOE.

¯

Микрофон MA-300 не поддерживает фантомное питание.

¯

При использовании только микрофона MA-300 возможен вывод сигнала MIC LEVEL.

¯

С данной видеокамерой невозможно использовать микрофонные адаптеры MA-100 и MA-200.

При подключении к разъемам RCA входа AUDIO2 (запись с линейного входа)

1. Подсоедините устройство к разъемам RCA входа AUDIO2.
2. Установите переключатель INPUT SELECT в положение AUDIO2.

При подключении к разъемам XLR

1. Подключите микрофон к разъемам XLR.

Для подачи на микрофон фантомного питания установите переключатель +48V в положение ON (Вкл.). Перед включением
фантомного питания обязательно сначала подсоедините микрофон. При выключении фантомного питания микрофон должен
быть подключен.

2. Установите переключатель INPUT SELECT в положение REAR.
3. Установите переключатель LINE/MIC в требуемое положение в зависимости от входного сигнала.

Положение переключателя LINE/MIC относится одновременно к каналам 3 и 4.

4. При необходимости включите аттенюатор микрофона (20 дБ), установив переключатель MIC ATT.

в положение  ATT.

Аттенюатор микрофона работает только в том случае, если переключатель LINE/MIC установлен в положение MIC.

5. Для усиления 12 дБ: откройте меню и выберите пункт [AUDIO SETUP] (НАСТР. АУДИО). Выберите

пункт [R-XLR GAINUP] (УСИЛЕНИЕ XLR), установите для него значение [12dB] и закройте меню.
