20

РЭ МК_АВ11 (Редакция

12.2) 2016

Электрическая схема интерфейсного кабеля приведена на

Рис.

9.2.

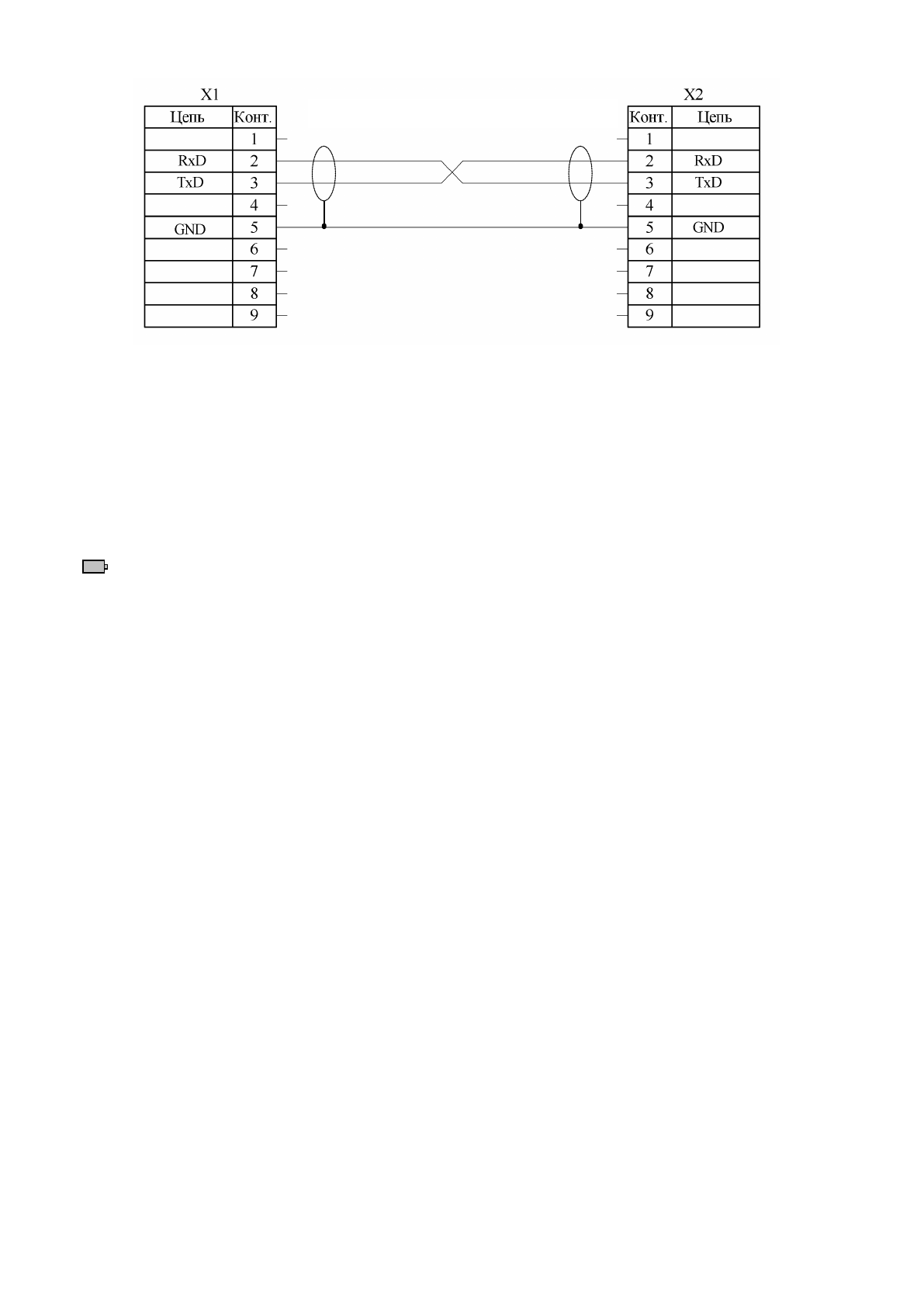

Рис.

9.2 -

Схема электрическая интерфейсного кабеля

Электрические цепи вести кабелем КММ

-4 (0,12 ÷ 0,2)

мм

или аналогичным

.

Для подключения весов к ПК нужно, вывинтив два винта крепления, снять заглушку

интерфейсного разъема (Рис. 5.2) и соединить кабелем весы и ПК.

Надёжная работа интерфейса обеспечивается при длине кабеля не более 15 м.

10

Заряд аккумулятора

При автономном режиме работы весов появление сообщения в виде мигающего сим-

вола

свидетельствует о необходимости заряда аккумулятора.

Заряд аккумулятора производится в составе весов. Время полного заряда составляет

9 часов.

Для заряда аккумулятора подключить штекер адаптера к весам и подключить адаптер

к сети. Засветится индикатор сети. Начнется заряд аккумулятора.

По окончании времени заряда можно включить весы и работать в режиме постоянно-

го

подзаряда аккумулятора, либо отключить весы от сети и работать автономно.

11

Уход за весами

Ежедневный  уход  за  весами  включает  в  себя  промывку  водой  наружных  поверхностей

грузоприемной платформы с добавлением 0,5 % моющего средства. При этом платформу

не-

обходимо снять.

12

Указание мер безопасности

Весы с питанием от сетевого адаптера (выходное напряжение адаптера 9 В, относит-

ся к сверхнизким напряжениям), при работе не требуют специальных мер безопасности

по ГОСТ 12.2.007.0

-75.

Не допускается разборка весов и проведение ремонтных работ при включенных ве-

сах. При проведении указанных работ необходимо выключить весы, отключить их от се-

тевого

адаптера

и отсоединить аккумулятор.

13

Упаковка

Весы должны быть помещены в мешок из полиэтиленовой плёнки и упакованы в

транспортировочную тару.

Эксплуатационная документация, отправляемая с весами, должна быть помещена в

мешок из полиэтиленовой плёнки и упакована в транспортировочную тару вместе с ве-

сами так, чтобы была обеспечена её сохранность.

Х1, Х2

-

розетка DB9

-

F, с кожухом
