Режим управления дозирующими устройствами

7.8.1

Общие принципы использования

Рис.

7.2 -

Подключение весов к дозирующему устройству

7.8.2

Порядок работы в дозирующем режиме

Порядок работы в дозирующем режиме аналогичен режиму контроля массы (п.

 7.7).

7.8.3

Подключение дозирующих устройств

Вывинтив два винта крепления, снять интерфейсную заглушку. Подключить устрой-

ство дозирования к разъему внешнего интерфейса весов

.

Управление устройствами дозирования производится сигналами S0 и S1 размахом от

не более минус 3 В до не менее плюс 3 В (см. Рис.

7.3

) при сопротивлении нагрузки не

менее

3 кОм.

Включить параметр весов «Режим энергосбережения» (см.

8

) в состояние «OFF», так

как  в состоянии «On» сигналы S0 и S1 не формируются.

При работе с дозирующими устройствами возможно использование аппаратных сиг-

налов «TARE» и «ZERO», обеспечивающих выборку массы тары и установку весов на

нуль соответственно. Сигналы должны иметь уровни RS

-

232 и активны в состоянии нуля

(+ 4 …+ 12 В). Наименование контактов разъема  приведено на Рис

. 7.4.



Уровни сигналов

S

0 и

S

1 формируются драйвером

RS-

232 (м/с

SP202EEN

). Во из-

бежание  выхода  весов  из  строя  не  допускайте  подачу  питающих  напряжений  устройств

дозатора на контакты цепей

S

0 и

S

1 разъема интерфейса.

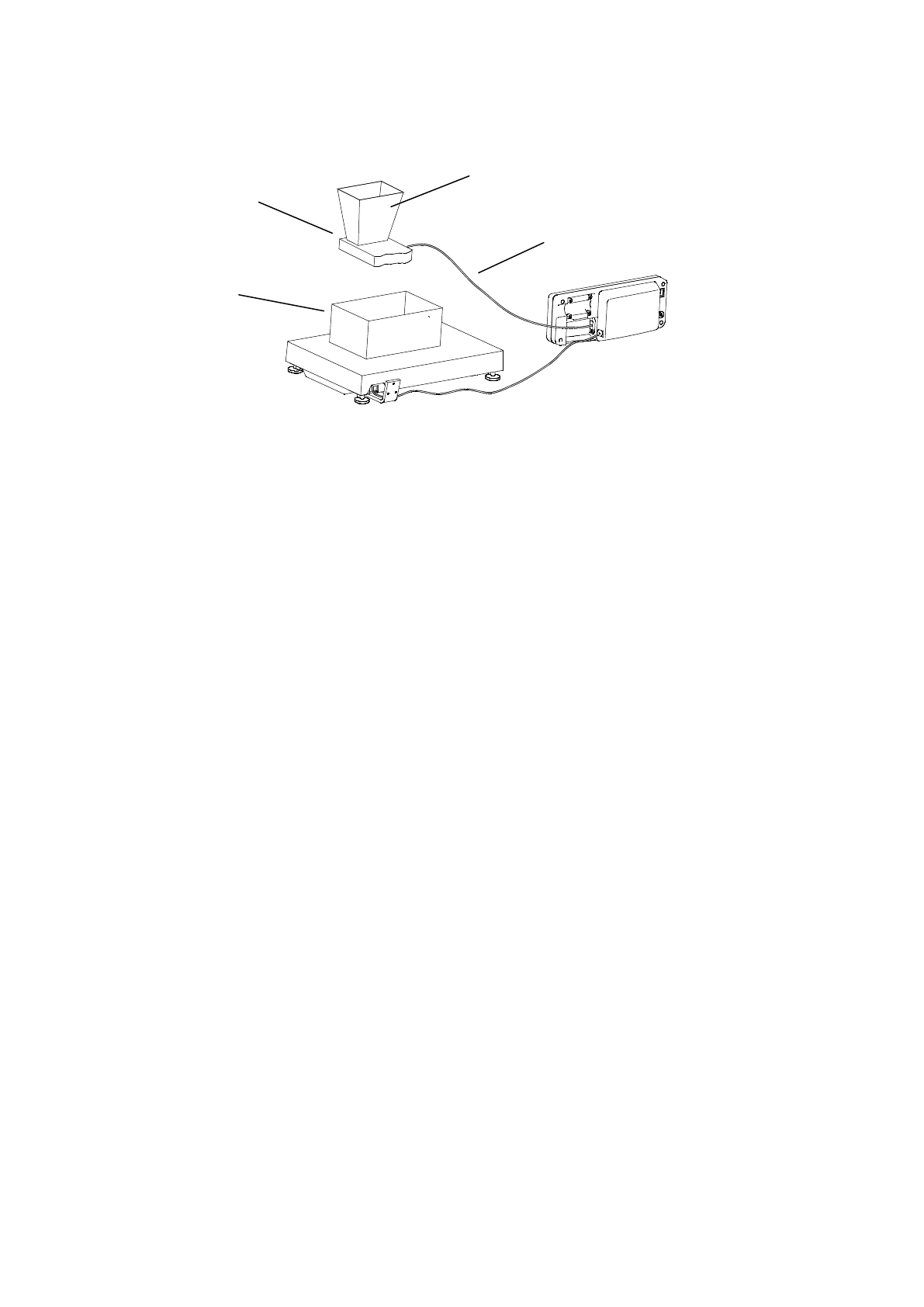

Кабель,  соединяющий  управляемую

заслонку  дозатора  и  разъём  внешнего

интерфейса весов

 (RS-232)

Управляемая заслонка

Тара для

дозируемого товара

Резервуар для жидкого или

сыпучего товара
