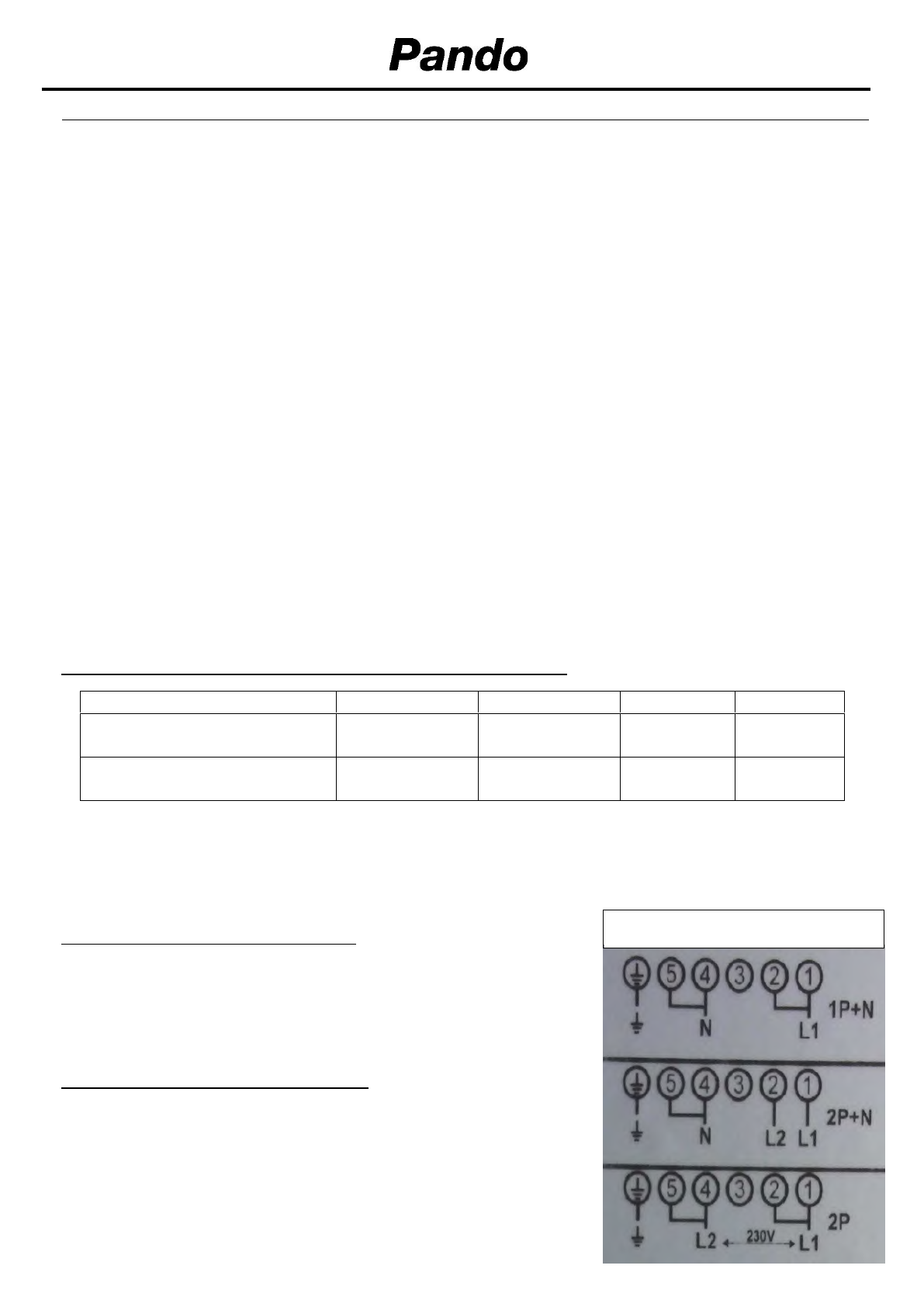

ELEKTROANSCHLUSS FÜR PI3200 UND PI3300 :
( * ) laut EN 60 335-2-6 Norm
Sicherung
Kabel
Durchmesser
Anschluss
Netz
3 x 2.5 mm²
1 Phase + N
230V~ 50/60Hz
H 05 VV - F
H 05 RR - F
25 A *
4 x 1.5 mm²
2 Phasen + N
400V~ 50/60Hz
H 05 VV - F
H 05 RR - F
16 A *
Siehe Schaltbild
auf Ger
ä
teauf
k
leber
die Phase L2 an Anschlussklemme 2 (Schwarz).
die Phase L1 an Anschlussklemme 1 (Braun) und
den Nullleiter anAnschlussklemme 4 oder 5 (Blau und Grau),
Befestigen Sie die Erdung an die « Erde » Anschlussklemme (Gelb/Grün),
Bringen Sie eine Polbrücke zwischen Anschlussklemme 4 und 5.
Zweiphasiger Anschluss 400V~2P+N
die Phase L an Anschlussklemme 1 oder 2 (Braunund Schwarz).
den Nullleiter anAnschlussklemme 4 oder 5 (Blau und Grau),
Befestigen Sie die Erdung an die « Erde » Anschlussklemme (Gelb/Grün),
dann zwischenAnschlussklemme 4 und 5.
Bringen Sie eine Polbrücke zwischen Anschlussklemme 1 und 2,
Einphasiger Anschluss 230V~1P+N
sich im Gehäuse befinden.
Verwenden Sie für die verschiedenen Anschlussmöglichkeiten die Polbrücken aus Messing, die
Anschluss des Kochfeldes :
•
ELEKTROANSCHLUSS
Zum Anschluss des Gerätes an das Elektronetz beauftragen Sie einen Elektrofachmann,
der die landesüblichen Vorschriften der örtlichen Elektroversorgungsunternehmen genau
•
kennt und sorgfältig beachtet.
Der Berührungsschutz betriebsisolierter Teile muss
•
nach der Montage sichergestellt sein.
Ob die erforderlichen Anschlussdaten mit denen des Netzes übereinstimmen finden Sie
,
•
auf dem Typenschild.
Das Gerät muss durch Trenneinrichtungen allpolig vom Netz abgeschaltet werden können.
Im abgeschalteten Zustand muss ein Kontaktabstand von 3 mm vorhanden sein. Als
•
geeignete Trennvorrichtungen gelten LS-Schalter, Sicherungen und Schütze.
Die Installation muss durch Sicherungen geschützt sein. Elektrische Kabel müssen durch
•
Einbauten abgedeckt sein.
Wenn das Gerät nicht mit einem zugänglichen Stecker ausgestattet ist, müssen beim
festen Einbau gemäß den Montageanweisungen andere Trennungsmöglichkeiten
•
berücksichtigt werden.
Das Zuleitungskabel muss so angebracht werden, dass die heißen Teile des Kochfelds
nicht berührt werden.
Achtung!
Dieses Gerät ist nur für eine Strom-Versorgung von 230 V~ 50/60 Hz ausgelegt.
Schließen Sie immer den Schutzleiter mit an.
Beachten Sie das Anschlussschema.
Der Anschlusskasten befindet sich auf der Unterseite des Gerätes. Um das Gehäuse zu öffnen,
verwenden Sie einen Schraubenzieher und schieben Sie ihn in den vorgesehenen Schlitzen
hinein.
INOXPAN S.L.
120
