EN- ELECTRICAL CONNECTION

•

 The  installation  of  this appliance and  the connection to the electrical network  should be  entrusted

only  to  an  electrician  perfectly  to  the  fact  of  the  normative  regulations  and  which  respects  them
scrupulously.

•

 Protection against the parts under tension m ust be ensured after the building-in.

•

 The data of connection necessary are on the stickers place on the hob casing near the connection

box.

•

 The  connection  to  the  main  must  be  made  using  an  earthed  plug  or  via  an  omnipolar  circuit

breaking device with a contact opening of at least 3 mm.

•

 The electrical circuit must be separated from the  network by adapted  devices, for example: circuit

breakers, fuses or contactors.

•

 If the appliance is not fitted with an accessible plug, disconnecting means must be incorporate d in

the fixed installation, in accordance with the installation regulations.

•

 The inlet hose must be positioned so that it does not touch any of the hot parts of the hob or oven.

Caution!

This appliance must only be connected to a network 230 V~ 50/60 Hz.
Always connect the earth wire.

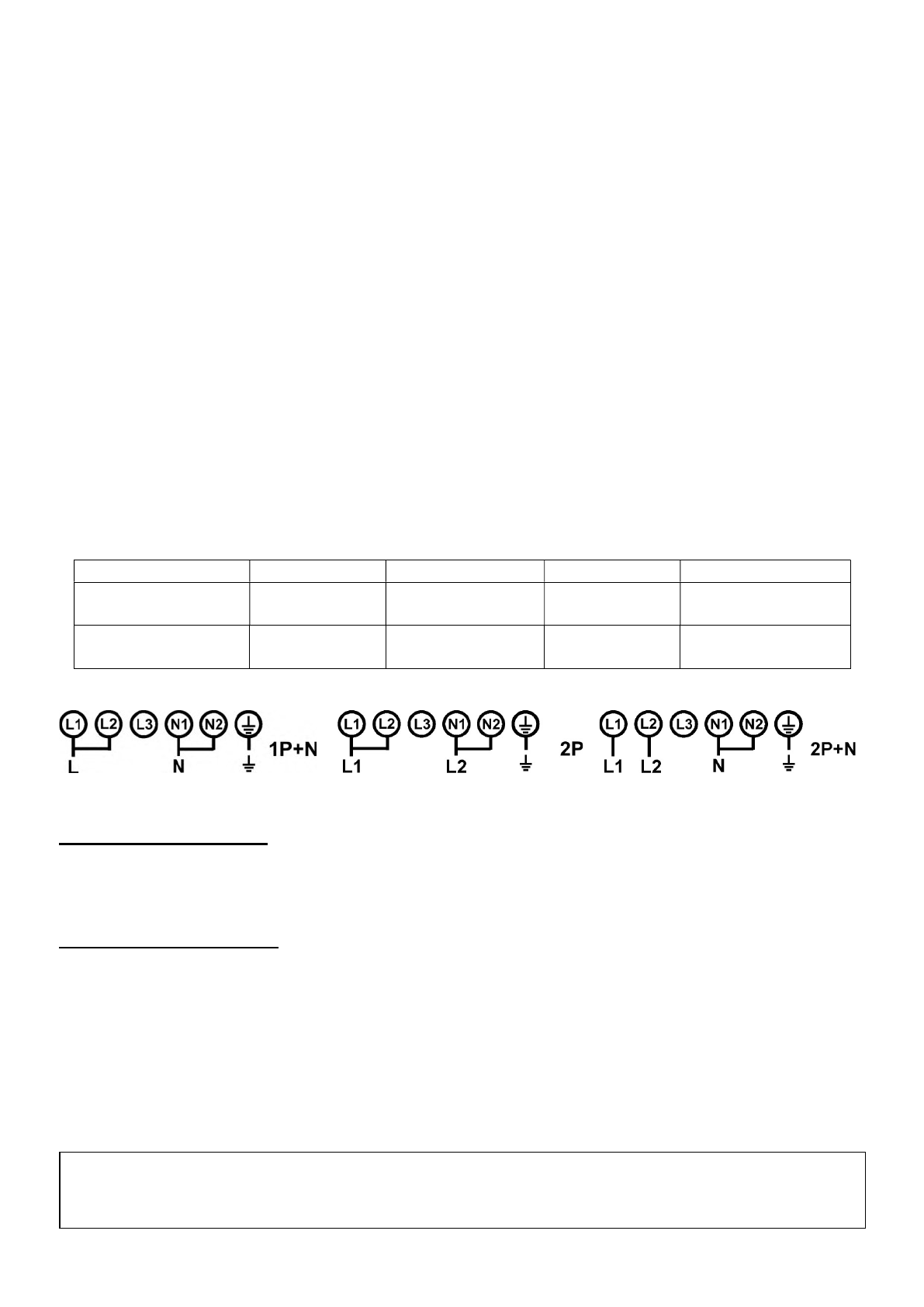

Respect the connection diagram.
The connection box is located underneath at the back of the hob casing. To open the cover use a
medium screwdriver. Place it in the slits and open the cover.


Mains

Connection

Cable diameter

Cable

Protection calibre

3 x 2.5 mm²

1 Phase + N

230V~  50/60Hz

H 05 VV - F

H 05 RR - F

25 A *

4 x 1.5 mm²

2 Phases + N

400V~  50/60Hz

H 05 VV - F

H 05 RR - F

16 A *

* calculated with the simultaneous factor following the standard EN 60 335-2-6

For the various kinds of connection, use the brass bridges which are in the box next the terminal

Monophase 230V~1P+N

Put the 1

st

bridge between terminal L1 and L2, the 2

nd

between N1 and N2.

Attach the earth to the terminal “earth”, the neutral N to terminal N1 or N2, the Phase L to one of

the terminals L1 or L2.
Biphase

400V~2P+N

Put a bridge between terminal 4 and 5.

Attach the earth to the terminal “earth”, the neutral N to terminal N1 or N2, the Phase L1 to the

terminals L1 and the Phase L2 to the terminal L2.

Frequent  loosening  and  screwing  of  the  screws  on  the  connection  box  risks  damaging  the
efficiency  of  the  tightness  once  screwed.  It  is  therefore  advisable  to  keep  screwing  and
unscrewing to a minimum.
Ensure that the cables are correctly inserted and tightly screwed down.
4 weeks after installation, be sure to tighten again the screws in  the terminal block.

We cannot be held responsible for any incident resulting from incorrect connection or

which could arise from the use of an appliance which has not been earthed or has been

equipped with a faulty earth connection.
