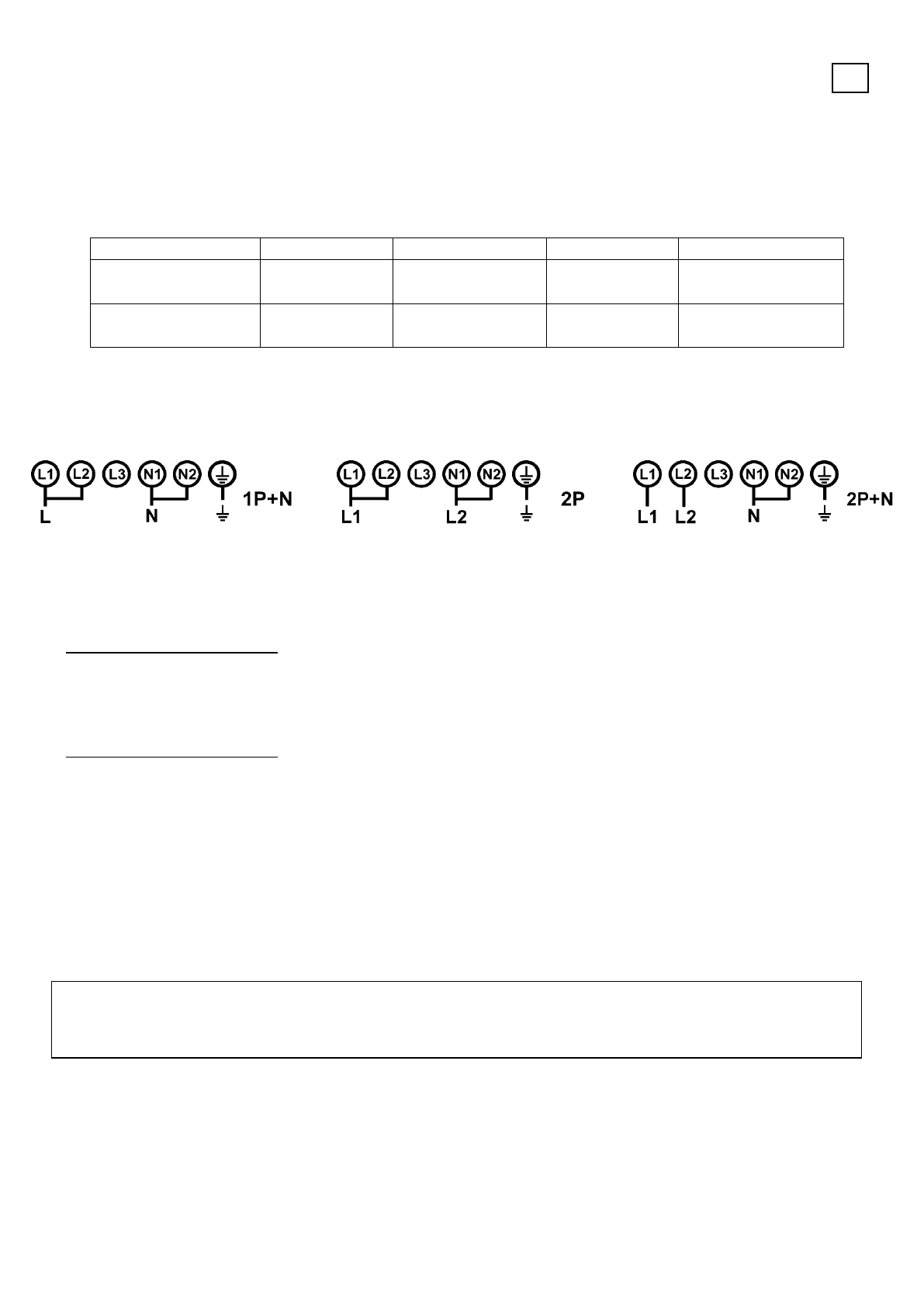

Connection of the hob

For the various kinds of connection, use the brass bridges which are in the box next the terminal

Monophase  230V~1P+N

Put the 1

st

 bridge between terminal L1 and L2, the 2

nd

 between N1 and N2.

Attach the earth to the terminal

“earth”, the neutral N to terminal N1 or N2, the Phase L to one of

the terminals L1 or L2.

Biphase

400V~2P+N

Put a bridge between terminal 4 and 5.
Attach  the  earth  to  the  terminal

“earth”,  the  neutral  N  to  terminal  N1  or  N2,  the  Phase  L1  to  the

terminals L1 and the Phase L2 to the terminal L2.


Frequent loosening and screwing of the screws on the connection box risks damaging the
efficiency  of  the  tightness  once  screwed.  It  is  therefore  advisable  to  keep  screwing  and
unscrewing to a minimum.
Ensure that the cables are correctly inserted and tightly screwed down.
4 weeks after installation, be sure to tighten again the screws in the terminal block.

We cannot be held responsible for any incident resulting from incorrect connection or

which could arise from the use of an appliance which has not been earthed or has been

equipped with a faulty earth connection.

Caution!

This appliance must only be connected to a network 230 V~ 50/60 Hz.
Always connect the earth wire.
Respect the connection diagram.
The connection box is located underneath at the back of the hob casing. To open the cover use a
medium screwdriver. Place it in the slits and open the cover.

* calculated with the simultaneous factor following the standard EN 60 335-2-6

Mains

Connection

Cable diameter

Cable

Protection calibre

230V~  50/60Hz

1 Phase + N

3 x 2.5 mm²

H 05 VV - F

H 05 RR - F

25 A *

400V~  50/60Hz

2 Phases + N

4 x 1.5 mm²

H 05 VV - F

H 05 RR - F

16 A *
