ES- CONEXIÓN ELÉCTRICA
•
La instalación de este aparato y su conexión a la red eléctrica sólo deben confiarse a un
electricista que esté al día de las prescripciones reglamentarias.
•
La protección contra las piezas bajo tensión eléctrica debe asegurarse después del montaje.
•
Los datos necesarios para la conexión se encuentran en la placa de características y en la placa
de conexión situadas debajo del aparato.
•
Este aparato debe poderse aislar del sector por medio de un dispositivo de seccionamiento
omnipolar. Cuando esté abierto (desconectado) debe asegurarse una separación de 3 mm.
•
El circuito eléctrico debe estar separado de la red por dispositivos adecuados, por ejemplo
disyuntores, fusibles, interruptores diferenciales y contactores.
•
Si el aparato no está provisto de una fiche accesible, otros medios de desconexión deben
incorporarse a la instalación fija según las reglamentaciones de la instalación.
•
El cable de alimentación debe colocarse de manera que no toca las partes calientes de la placa
de cocción.
Atención!
Este aparato está diseñado sólo para una alimentación de 230 V~ 50/60 Hz.
Conecte siempre la toma de tierra de protección.

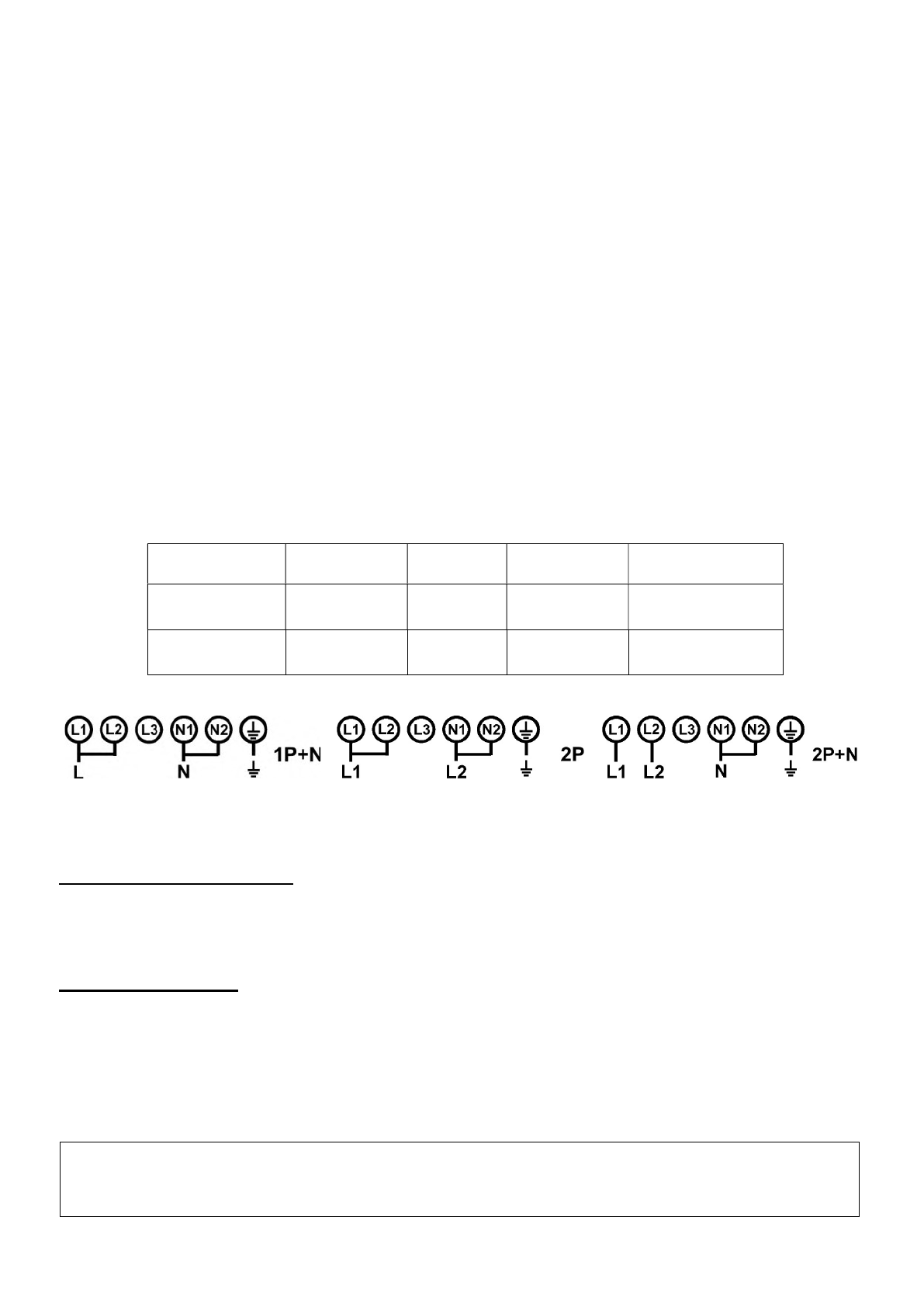

Siga el esquema de conexión.
La caja de conexión se encuentra debajo de la placa de cocción. Para abrir la tapa, utilice un
destornillador medio. Colóquelo en las 2 ranuras situadas en la parte anterior de las 2 flechas.
conexión
Red
Diámetro
del cable
Cable
Calibre de
protección
230 V~ 50/60 Hz
1 fase +N
3 x 2,5 mm2
H 05 VV - F
H 05 RR - F
25 A *
400 V~ 50/60Hz
2 fases + N
4 x 1,5 mm2
H 05 VV - F
H 05 RR - F
16 A *
* calculado con el coeficiente de simultaneidad según la norma EN 60 335-2-6
Para los distintos tipos de conexiones, utilice los puentes de bronce que encontrará en la caja
situada al lado del terminal.
Monofase
230V~1P+N
Coloque el 1r puente entre el terminal 1 y el 2, el 2º entre el 4 y el 5.
Conecte la tierra al terminal “earth” (Amarillo/Verde), el neutral N al terminal 4 o 5 (Azul y Gris), la
Fase L a uno de los terminales 1 o 2 (Marrón y Negro).
Bifase 400V~2P+N
Coloque un puente entre el terminal 4 y el 5.
Conecte la tierra al terminal “earth” (Amarillo/Verde), el neutral N al terminal 4 o 5 (Azul y Gris), la
Fase L1 al terminal 1 (Marrón) y la Fase L2 al terminal 2 (Negro).
¡Precaución! Asegúrese de conectar los cables y los puentes correctamente y de apretar
los tornillos de modo adecuado.
No somos responsables de ningún incidente debido a una conexión incorrecta o que
pudiere ocurrir a causa del uso de un aparato no conectado a tierra o equipado con una
tierra defectuosa.
