PT- LIGAÇÃO ELÉCTRICA
•
A instalação deste dispositivo e a ligação à rede eléctrica deve ser efectuada por um electricista
que conheça as regulações normativas e as respeite de forma escrupulosa.
•
As peças eléctricas devem estar sempre protegidas após serem incorporadas.
•
Os dados necessários à ligação encontram-se nos autocolantes colocados na parte de baixo do
aparelho.
•
O aparelho deve ser separado da rede eléctrica através de um disjuntor multipolar. A abertura
de contacto deve ter pelo menos 3 mm.
•
O circuito eléctrico deve ser separado da rede eléctrica através de dispositivos adaptados, como
disjuntores, fusíveis ou interruptores (diferenciais).
•
Se o aparelho não possuir uma tomada acessível, devem ser incorporados meios para desligar
na instalação fixa, de acordo com as regulações de instalação.
•
A manga de entrada deve ser colocada de forma a não tocar nenhuma das partes quentes da
placa ou do forno.
Atenção!
Este aparelho só pode ser utilizado para uma voltagem de 230V~ 50/60Hz
Ligue sempre o fio de terra de protecção.
Respeite o esquema de ligação.
A caixa de ligação está situada debaixo da placa de indução. Para abrir a tampa, utilize uma
chave de fenda média. Coloque-a nas 2 fendas situadas à frente das 2 setas
Ligação
Rede eléctrica
Diâmetro do
cabo
Cabo
Calibre de
protecção
3 x 2,5 mm²
1 Fase + N
230V~ 50/60Hz
H 05 VV - F
H 05 RR - F
25 A *
4 x 1,5 mm²
2 Fase + N
400 V~ 50/60 Hz
H 05 VV - F
H 05 RR - F
16 A *
* calculado com o factor simultâneo segundo a norma EN 60 335-2-6

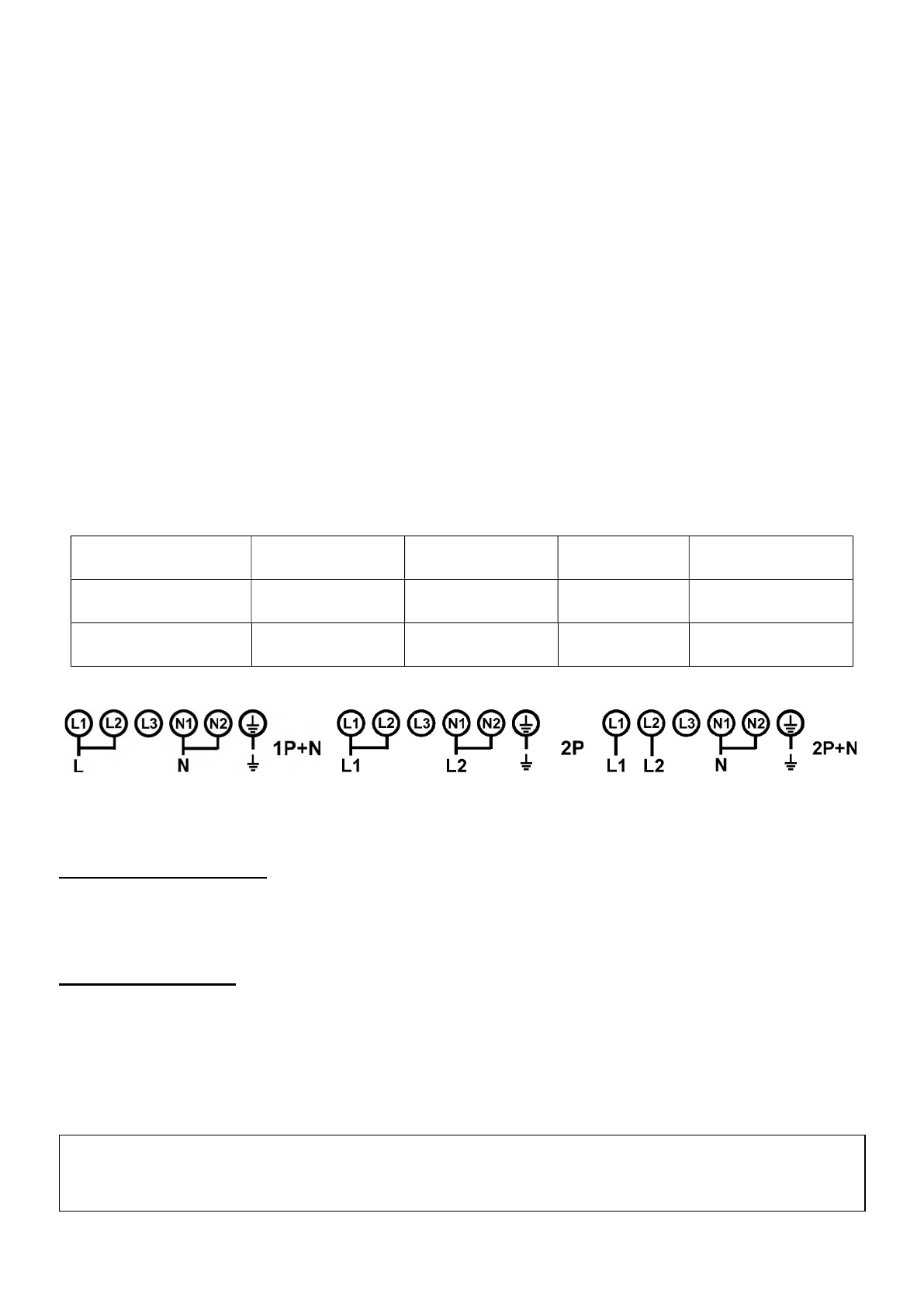

Para os vários tipos de ligação, utilize as pontes de cobre que se encontram na box junto ao
borne.
Monofásica 230V~1P+N
Instale a 1ª ponte entre os bornes 1 e 2, a 2ª entre os bornes 4 e 5.
Ligue o fio de terra ao borne de terra (amarelo/verde), o neutro N ao borne 4 ou 5 5 (azul e
cinzento), a fase L a um dos bornes 1 ou 2 (castanho e preto).
Bifásica 400V~2P+N
Instale uma ponte entre os bornes 4 e 5.
Ligue o fio de terra ao borne de terra (amarelo/verde), o neutro N ao borne 4 ou 5 (azul e
cinzento), a fase L1 ao borne 1 (castanho) e a fase L2 ao borne 2 (preto).
Cuidado! Certifique-se de que liga os fios e as pontes corretamente e que aperta bem os
parafusos.
Não podemos ser responsabilizados por quaisquer incidentes resultantes de uma ligação
incorrecta ou da utilização de um aparelho sem ligação à terra ou que tenha sido montado
com uma ligação à terra defeituosa.
46
