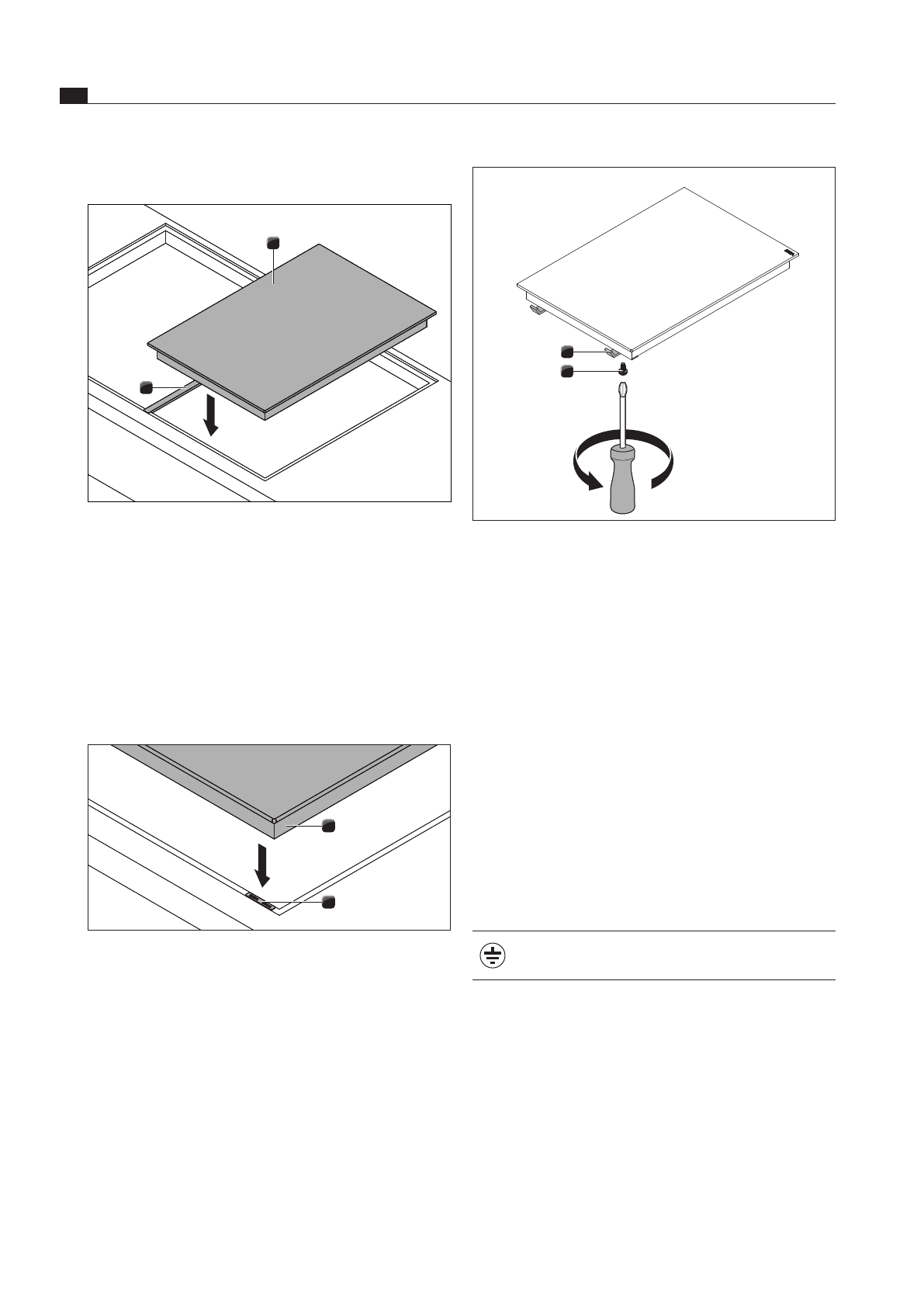

Подключите варочную панель к - BORA PIW1 - Инструкция по эксплуатации - Страница 20

RU

20

Монтаж

www.bora.com

2

1

рис. 7.16  Крепёжные скобы

[1]

Болт

[1]

Крепёжная скоба

X

X

Закрепите варочную панель [1] крепёжными

скобами [2].

X

X

Затяните болты [1] крепёжных скоб с моментом

затяжки максимум 10 Нм.

X

X

Проверьте правильность выравнивания.

X

X

После завершения всех работ по установке

расшейте швы устройства чёрным термостойким

силиконовым герметиком.

Подключите варочную панель к

распределительной коробке

X

X

Подключите варочную панель к распределительной

коробке.

X

X

Сначала подключите жёлто-зелёный провод

заземления к месту, отмеченному на

распределительной коробке.

Символ заземления

X

X

Теперь соедините многополюсный и

промаркированный цветом штекер соответствующей

конфорки с соответствующей цветной гнездовой

частью на распределительной коробке.

5.6  Токоподвод

X

X

Соблюдайте все указания по технике безопасности

(см. главу «Безопасность»).

X

X

Соблюдайте все государственные и местные законы,

предписания и дополнительные постановления

местной электроснабжающей компании.

5.5.2  Установка варочной панели

1

2

рис. 7.14  Вставьте монтажную рейку и варочную панель

[1]

Варочная панель

[2]

Монтажная рейка

X

X

Поместите монтажную рейку [2] в вырез

столешницы.

X

X

Вставьте варочную панель [1].

X

X

Точно выровняйте варочную панель [1].

X

X

Выровняйте монтажную рейку [2], чтобы она

равномерно прилегала под варочной панелью и

вытяжкой, встраиваемой в столешницу, PL540.

1

2

рис. 7.15  Варочная панель и выравнивающие высоту

пластины

[1]

Варочная панель

[2]

Выравнивающие высоту пластины

X

X

При необходимости подложите выравнивающие

высоту пластины [2].
