Монтаж

www.bora.com

5

Монтаж

X

X

Соблюдайте все указания по технике безопасности

(см. главу «Безопасность»).

X

X

Соблюдайте требования прилагаемой документации

производителя.

ИНФОРМАЦИЯ

   Не допускается установка варочной

панели над холодильниками,

посудомоечными машинами,

кухонными плитами, духовками и

стиральной и сушильной техникой.

ИНФОРМАЦИЯ

   Опорная поверхности столешницы

и стеновые планки должны быть

изготовлены из термостойкого

материала (примерно до 100 °C).

ИНФОРМАЦИЯ

   Вырезы столешниц необходимо

загерметизировать подходящим

средством для защиты от влаги,

или, в случае необходимости,

предусмотреть тепловую изоляцию.

5.1  Проверка комплекта поставки

Наименование

Количество

Выравнивающие распределительную

коробку пластины

6

Поворотная ручка управления

2

Руководство по эксплуатации и монтажу

1

Крепёжные гайки

2

Крепёжные болты варочной панели

4

Крепёжные болты распределительной коробки

2

Шаблон для сверления

1

Набор выравнивающих высоту пластин

1

Торцовый шестигранный ключ

1

Варочная панель

1

Манжеты регулятора уровня мощности

2

Монтажная скоба

1

Монтажные вкладки варочной панели

4

Инструкция по очистке стеклокерамики

1

Скребок для стеклокерамики

1

таблица 7.1

Комплект поставки

X

X

Проверьте комплект поставки на полноценность и

наличие повреждений.

X

X

Незамедлительно проинформируйте сервисную

службу BORA, в случае отсутствия деталей в поставке

или если они повреждены.

X

X

Ни в коем случае не устанавливайте поврежденные

детали.

X

X

Правильно утилизируйте транспортировочную упаковку

(см. главу Вывод из эксплуатации и утилизация).

5.2  Инструменты и

вспомогательные средства

Для квалифицированной установки варочной панели

Вам необходимы следующие инструменты:

Q

Q

Карандаш

Q

Q

Бормашина или дрель на батарейках со сверлом

Форстнера Ø 30 мм

Q

Q

Сверлильный кондуктор (включён в объём поставки)

Q

Q

Крестовая отвёртка Z2

Q

Q

Силиконовый герметик для герметизации

поверхностей среза

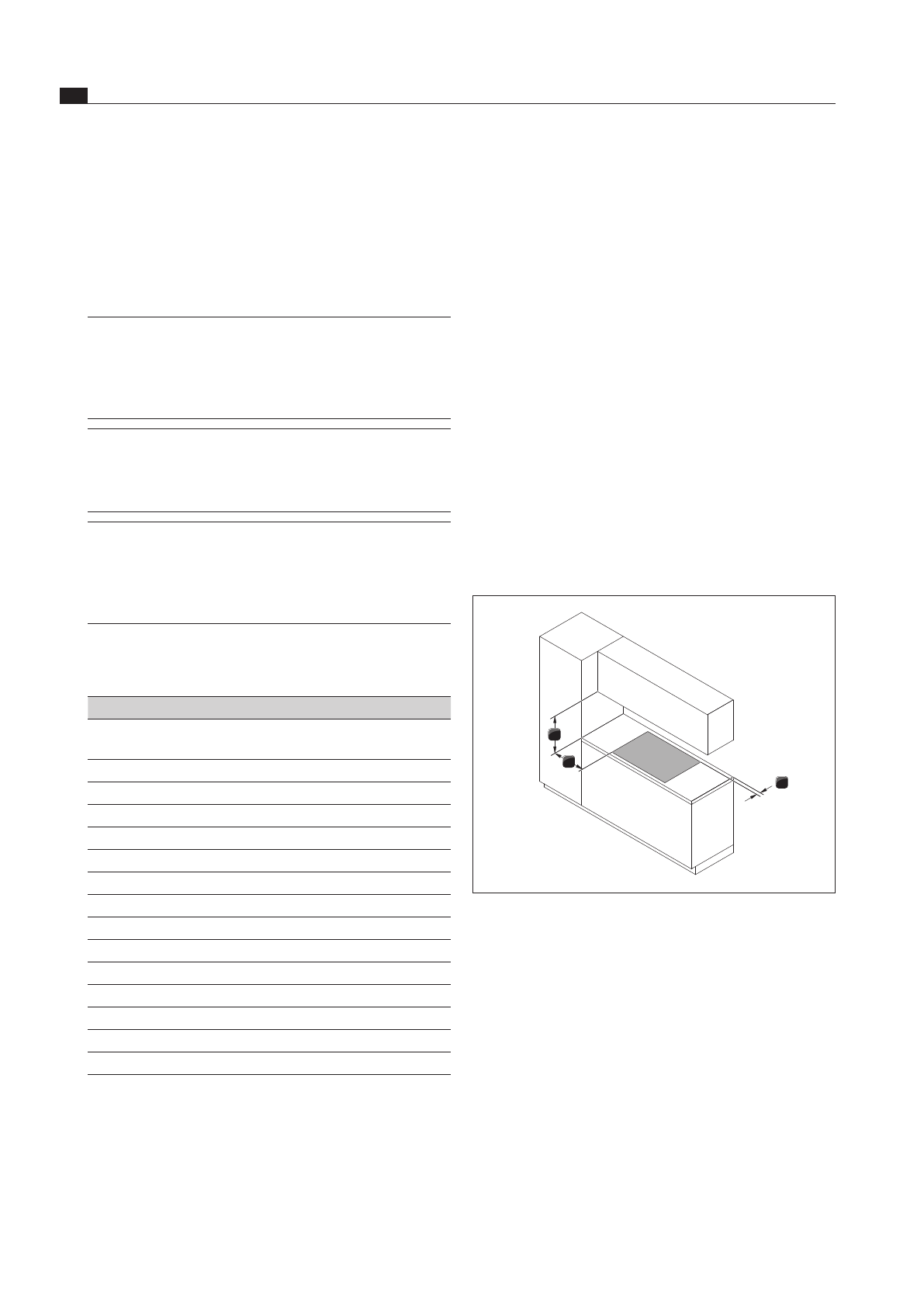

5.3  Требования по монтажу

5.3.1  Безопасные расстояния

X

X

Соблюдайте данные расстояния безопасности:

1

3

2

рис. 7.1  Минимальные расстояния

[1]

Минимальное расстояние 50 мм сзади от края выреза
столешницы до заднего края столешницы.

[2]

Минимальное расстояние 50 мм слева и справа от
выреза столешницы до рядом стоящего шкафа или
стены помещения. Минимальное расстояние 300 мм,
рекомендуется по эргономичным причинам и для
эффективного режима работы вытяжки варочной панели.

[3]

Минимальное расстояние 700 мм между столешницей и
навесным шкафом. Минимальное расстояние 1000 мм,
рекомендуется по эргономичным причинам.

5.4  Размеры выреза

Подготовка столешницы

X

X

Выполните вырез столешницы с соблюдением

указанных размеров вырезов.
