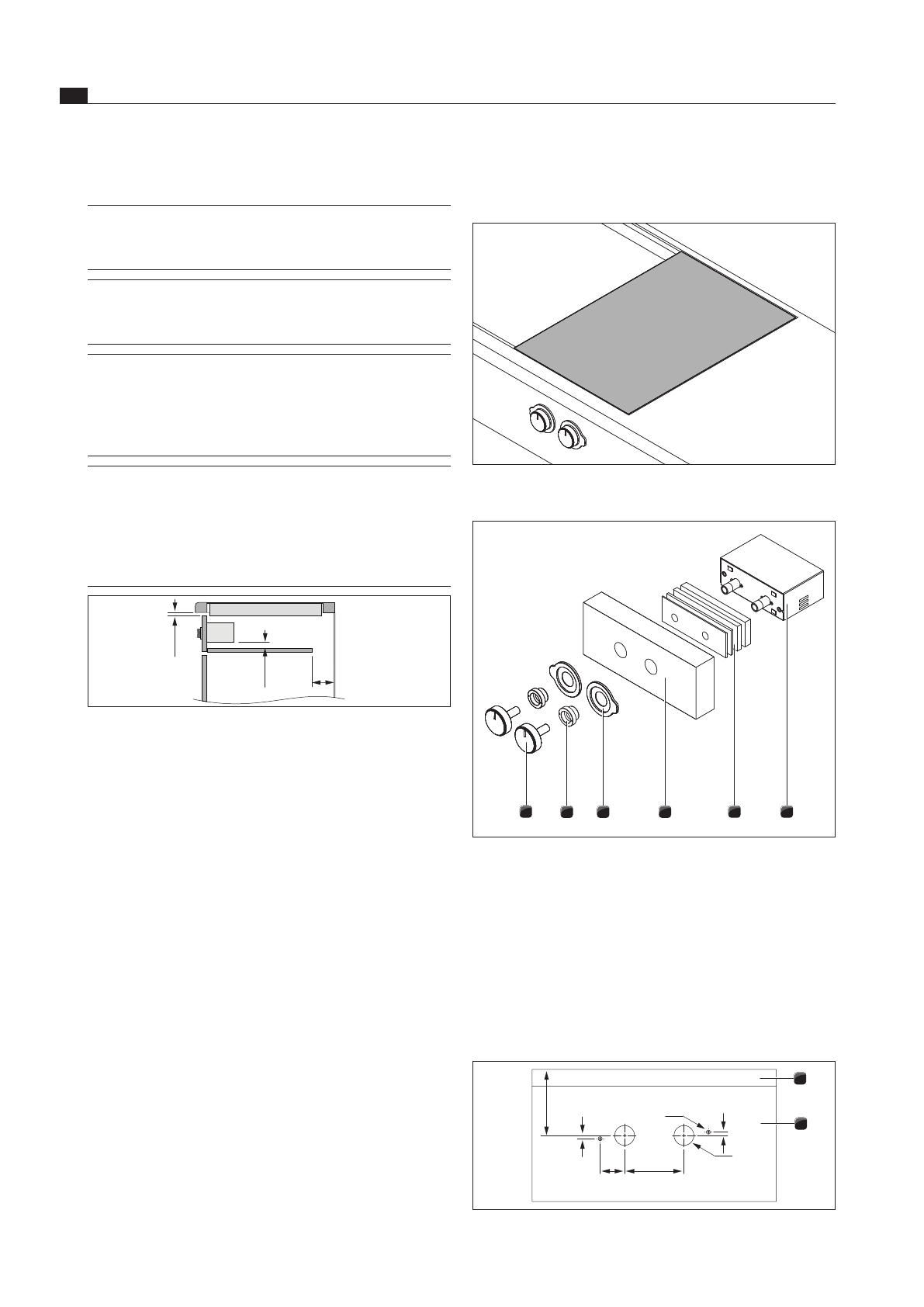

RU
18
Монтаж
www.bora.com
5.5.1 Установка распределительной
коробки в диафрагму тумбы
рис. 7.8 Распределительной коробка и варочная панель в
установленной состоянии
1
2
3
4
6
5
рис. 7.9 Конструкция распределительной коробки
[1]
Распределительная коробка
[2]
Выравнивающие пластины
[3]
Диафрагма (не входит в комплект поставки)
[4]
Манжеты регулятора уровня мощности
[5]
Гайки
[6]
Поворотная ручка управления
X
X
Начертите с помощью сверлильного кондуктора из
комплекта поставки соответствующие отверстия.
1
2
90
5
5
>105
37
Ø6
Ø30
рис. 7.10 Шаблон для сверления
5.5 Установка варочной панели
ИНФОРМАЦИЯ
Между всеми устанавливаемыми
устройствами предусмотрен зазор в
один миллиметр.
ИНФОРМАЦИЯ
Вокруг устанавливаемых устройств
предусмотрено расстояние два
миллиметра.
ИНФОРМАЦИЯ
Между варочными панелями или
варочными панелями и вытяжкой,
встраиваемой в столешницу, должна
быть установлена предлагающаяся к
варочной панели монтажная рейка.
ИНФОРМАЦИЯ
Под устройством установить
перегородку, защищающую от
контакта с кабелем (горизонтальная
разделительная перегородка). Она
должна быть съёмной для проведения
технического обслуживания.
>
20
100
7
рис. 7.7 Вид сбоку перегородки, защищающей от контакта с
кабелем, и вентиляции
Q
Q
В области выреза столешницы следует удалить
возможные поперечины мебели.
Q
Q
Ящики или полки в нижнем шкафу должны
быть съёмными для возможности проведения
технического обслуживания.
Q
Q
Обеспечьте достаточную вентиляцию под варочной
панелью. Должно иметься отверстие сечением >
50 см
2
на передней стороне и в горизонтальной
разделительной перегородке для вентиляции
индукционной техники.
