RU

23

Подвод газа

www.bora.com

X

X

Установите поворотную ручку управления в

положение «0».

X

X

Перекройте подачу газа.

X

X

Полностью выкрутите болт контрольной точки.

X

X

Подключите Ваш измерительный прибор к

подключению контрольной точки.

X

X

Откройте подачу газа.

X

X

Отрегулируйте давление газа на подаче газа (баллон

с газом СУГ) на 2,75 кПа.

X

X

Зажгите горелки (см. главу «Управление»).

X

X

Проверьте пламя горелки.

X

X

После выполнения настроек перекройте подачу газа.

X

X

Установите поворотную ручку управления в

положение «0».

X

X

Отключите измерительный прибор от контрольной

точки.

X

X

Снова туго закрутите болт контрольной точки в

адаптер контрольной точки.

X

X

Проверьте правильное положение болта.

Окончательные работы по установке для

обоих типов газа (ПГ / СУГ)

X

X

Проверьте герметичность подключения газа тестом

на утечки (см. Пункт Проверка герметичности).

X

X

Включите главный выключатель / защитный автомат.

X

X

Запустите варочную панель в эксплуатацию (см.

главу «Управление»).

X

X

Проверьте все функции и пламя горелки на

правильное функционирование.

6.3  Испытание на герметичность

подключения газа

X

X

Убедитесь, что искры возникнуть не смогут.

X

X

Не используйте огонь или открытое пламя.

X

X

С помощью подходящих средств контроля проверьте

все соединения между распределительной коробкой

и варочной панелью, а также все подключения к

газовой сети.

X

X

Для этого нанесите на все соединения средство для

обнаружения утечек.

X

X

Перекройте подачу газа, если Вы заметите, что газ

уходит, и проветрите помещение.

X

X

Загерметизируйте место утечки газа.

X

X

Еще раз проверьте все соединения и подключения к

газовой сети.

X

X

Повторяйте проверку герметичности до тех пор, пока

все соединения станут герметичными.

X

X

Разработайте протокол проверки на герметичность и

передайте его пользователю.

6.4  Переключение типа газа

X

X

Установите поворотную ручку управления в

положение «0».

X

X

Перекройте подачу газа на линии подачи газа.

2

1

3

1

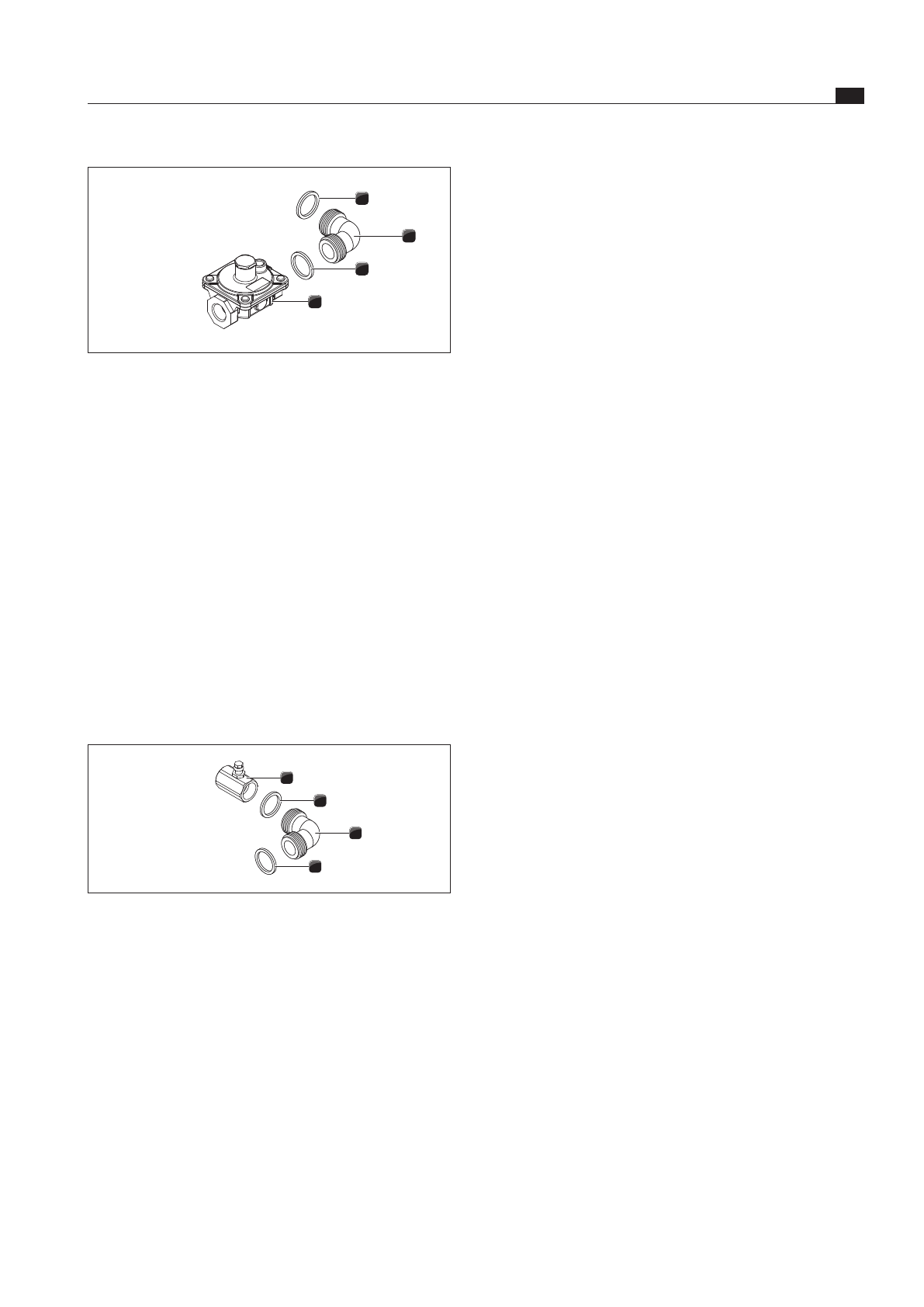

рис. 6.1  Подключение с регулятором газа (ПГ)

[1]

Прокладка

[2]

Переходник

[3]

Регулятор газа

X

X

Установите регулятор газа [3] с переходниками [2] и

соответствующей прокладкой [2] на соединительном

шланге газовой варочной панели.

X

X

Обратите внимание на направление потока газа

регулятора газа [3].

Сжиженные углеводородные газы (СУГ)

Если варочная панель подключается к подаче

сжиженного углеводородного газа (СУГ), тогда

регулировка осуществляется на газовом баллоне.

Для этого установите только адаптер контрольной точки

с переходником в трубопроводе подачи газа.

Адаптер контрольной точки и переходник включены в

комплект поставки устройства.

1

2

3

2

рис. 6.2  Подключение с адаптером контрольной точки (СУГ)

[1]

Адаптер контрольной точки

[2]

Прокладка

[3]

Переходник

X

X

Установите адаптер контрольной точки [1] с

переходниками [3] и соответствующей прокладкой

[2] на соединительном шланге газовой варочной

панели.

X

X

Убедитесь, что прокладка установлена правильно.

X

X

Предоставьте в распоряжение необходимый

переходник на стороне подачи с подходящими

прокладками.

X

X

Надёжно затяните все соединения.

X

X

Проверьте правильность монтажа.

X

X

Проверьте правильность функционирования

запорного клапана.

X

X

Проверьте давление газа (СУГ) следующим образом:
