Монтаж

www.bora.com

Подключите варочную панель к

распределительной коробке

X

X

Подключите варочную панель к распределительной

коробке.

X

X

Сначала подключите жёлто-зелёный провод

заземления к месту, отмеченному на

распределительной коробке.

Символ заземления

X

X

Теперь соедините многополюсный и

промаркированный цветом штекер соответствующей

конфорки с соответствующей цветной гнездовой

частью на распределительной коробке.

Q

Q

Подключите газовые шланги:

1

2

3

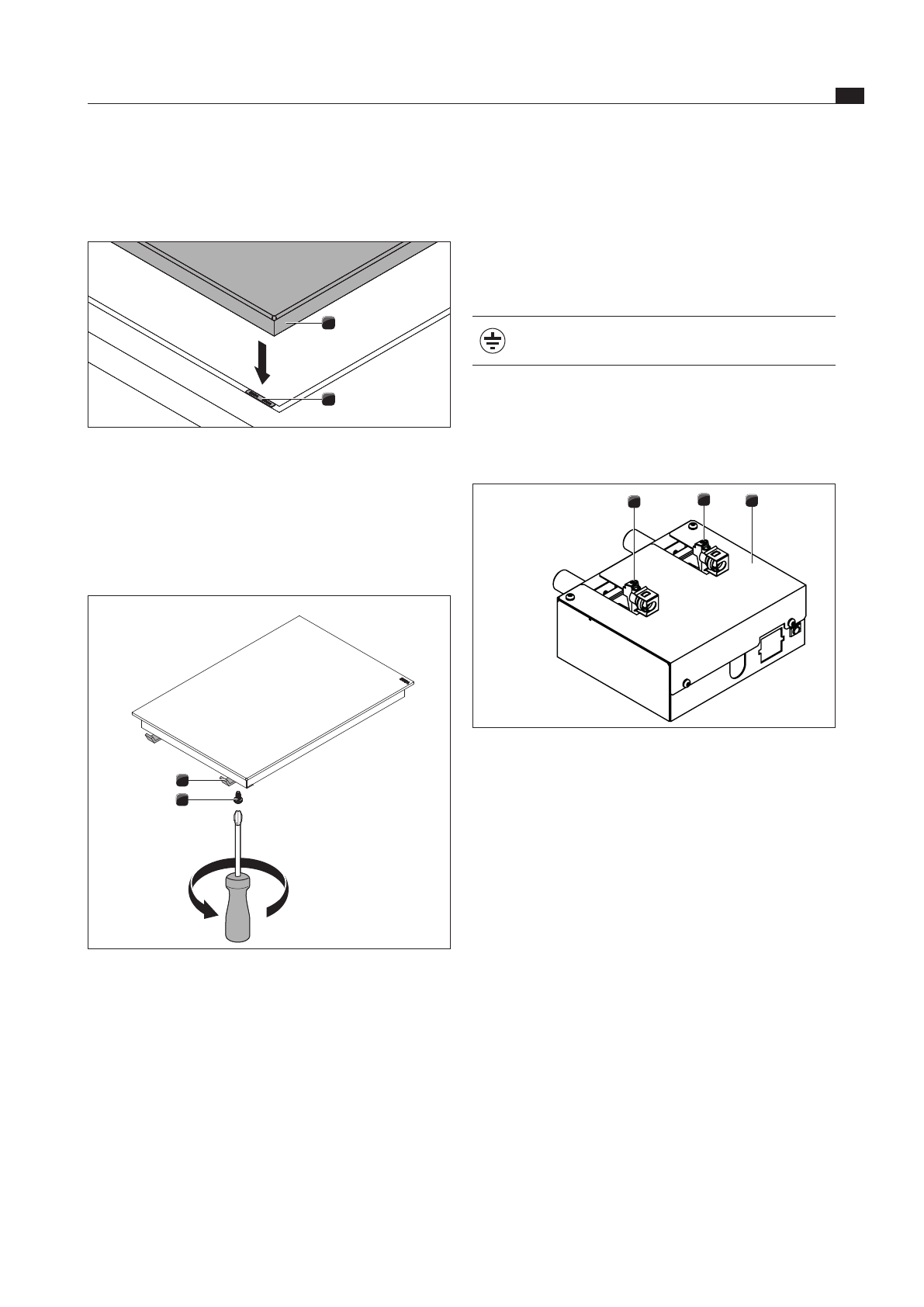

рис. 5.1  Распределительная коробка

[1]

Подключение к газовой сети обычной задней горелки

[2]

Подключение к газовой сети передней горелки
повышенной мощности

[3]

Распределительная коробка

X

X

Снимите два защитных колпачка с газовых кранов

[2] и [3] на распределительной коробке.

X

X

В каждом подключении к газовой сети проверьте

плотность установки внутреннего уплотнительного

кольца.

X

X

Выровняйте монтажную рейку [2], чтобы она

равномерно прилегала под варочной панелью и

вытяжкой, встраиваемой в столешницу, PL540.

1

2

рис. 5.15  Варочная панель и выравнивающие высоту

пластины

[1]

Варочная панель

[2]

Выравнивающие высоту пластины

X

X

При необходимости подложите выравнивающие

высоту пластины [2].

2

1

рис. 5.16  Крепёжные скобы

[1]

Болт

[1]

Крепёжная скоба

X

X

Закрепите варочную панель [1] крепёжными

скобами [2].

X

X

Затяните болты [1] крепёжных скоб с моментом

затяжки максимум 10 Нм.

X

X

Проверьте правильность выравнивания.

X

X

После завершения всех работ по установке

расшейте швы устройства чёрным термостойким

силиконовым герметиком.
