Монтаж

www.bora.com

5.6  Токоподвод

X

X

Соблюдайте все указания по технике безопасности

(см. главу «Безопасность»).

X

X

Соблюдайте все государственные и местные законы,

предписания и дополнительные постановления

местной электроснабжающей компании.

ИНФОРМАЦИЯ

Подключение к источнику тока

разрешается только квалифицированным

специалистам. Они также берут на себя

ответственность за правильную установку

и ввод в эксплуатацию.

Используемый сетевой кабель (предварительно

собранных) должен быть по крайней мере типа H05VV-F

или H05VVH2-F.

Q

Q

Сечение: 3G1,5 мм² при однофазном подключении.

Q

Q

Если кабель питания повреждён, он должен быть

заменен на специальный. Это может быть сделано

только уполномоченным сервисным центром.

Подключение к источнику тока

X

X

Выключите главный выключатель / защитный

автомат перед подключением варочной панели.

X

X

Заблокируйте главный выключатель / защитный

автомат против несанкционированного повторного

включения.

X

X

Убедитесь в отсутствии напряжения.

X

X

Подключайте варочную панель исключительно через

жёсткое соединение к кабелю сетевого питания.

1

L1

2

N

PE

220 - 240 V~

рис. 5.2  Схема подключения однофазная

X

X

Подключите варочную панель к распределительной

коробке.

X

X

Проверьте правильность сборки.

X

X

Включите главный выключатель / защитный автомат.

X

X

Запустите устройство в эксплуатацию

(см. главу Управление).

X

X

Проверьте все функции на правильное функционирование.

5.7  Передача пользователю

Когда установка завершена:

X

X

Объясните пользователю основные функции.

X

X

Расскажите пользователю о всех аспектах

безопасности эксплуатации и обращении.

X

X

Передайте пользователю принадлежности к

устройству и руководство по монтажу и эксплуатации

для надёжного сохранения.

2

3

1

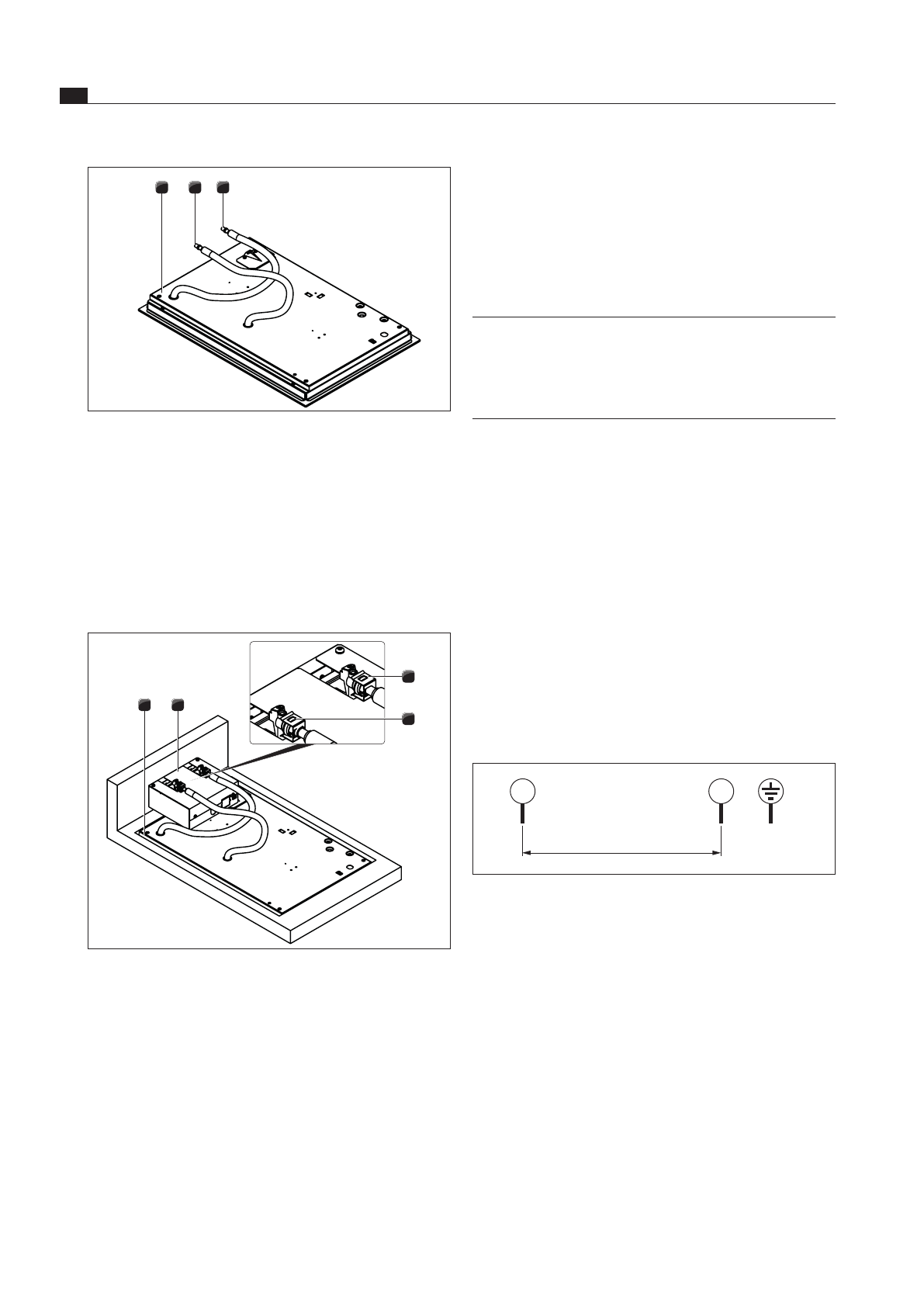

рис. 5.1  Варочная панель

[1]

Варочная панель

[2]

Газовый шланг обычной задней горелки

[3]

Газовый шланг передней горелки повышенной мощности

X

X

Снимите оба защитных колпачка с подающих

газопроводов [2] и [3] на газовой варочной панели.

X

X

Соедините обозначенные цветом линии

газоснабжения с соответствующими обозначенными

цветом газовыми кранами.

2

1

3

3

рис. 5.1  Варочная панель с распределительной коробкой

[4]

Варочная панель

[5]

Распределительная коробка

[6]

Предохранительная пружина

X

X

Закрепите пружинный стопор на каждом соединении

и убедитесь, что он вошёл в канавку.

X

X

Проверьте все соединения между

распределительной коробкой и варочной панелью с

помощью подходящих средствконтроля  (см. раздел

«Подключение к газовой сети»).
