6

FR

/ Installation

L’installation,  tous  les  réglages,  les  modifi cations
et  les  interventions  d’entretien  indiqués  dans
la  présente  section  doivent  être  exclusivement
confi és  à  un  personnel  qualifi é  (conformément
aux  normes  en  vigueur).  Une  mauvaise
installation peut causer des dommages corporels
(aux  personnes  et  aux  animaux)  ainsi  que  des
dommages  matériels  dont  le  fabricant  ne  saurait
être  tenu  pour  responsable.  Pendant  le  cycle  de
vie de l’équipement, les dispositifs de sécurité ou
de  réglage  automatique  des  appareils  peuvent
être  modifi és  uniquement  par  le  fabricant  ou  par
le fournisseur dument autorisé à cet eff et.

Procéder  à  l’installation  uniquement  après
s’être  muni  des  équipements  de  protection
individuelle.

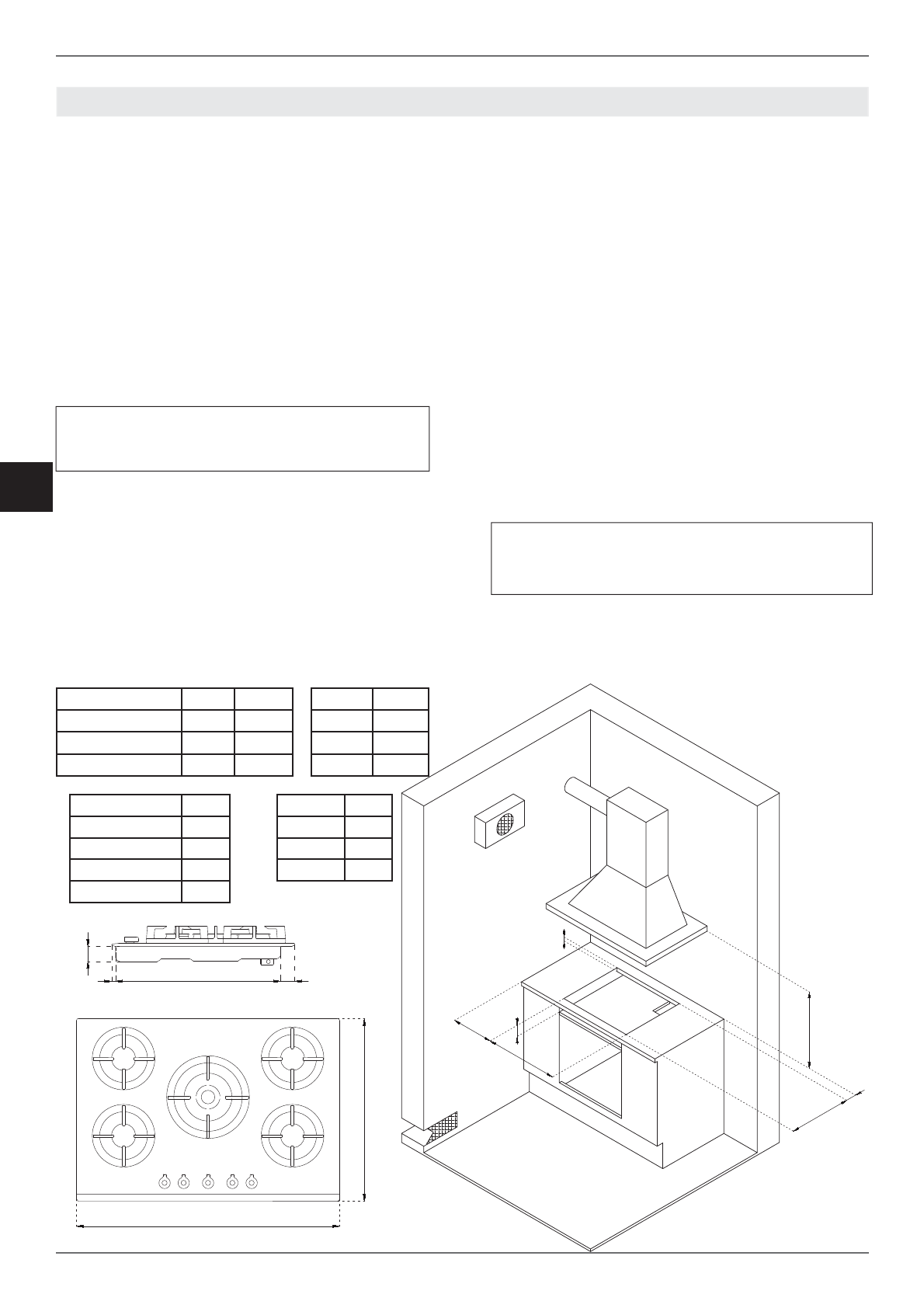

INTÉGRATION DE LA PLAQUE DE CUISSON

Après  avoir  retiré  les  diff érentes  parties  mobiles
de  leur  emballage  interne  et  externe,  s’assurer
que la plaque de cuisson est intacte. Au moindre
doute, ne pas utiliser le four et contacter le centre
d’assistance.  Compte  tenu  des  dimensions
critiques de l’appareil (voir tableaux), réaliser une
ouverture  dans  le  plan  du  meuble  (voir  fi gure)
en  respectant  les  dimensions  fi gurant  dans  le
tableau.

A (cm)

B (cm)

H (cm)

L (cm)

Plaque de 60 cm

56

48

60,5

52,5

Plaque de 75 cm

56

48

75,5

52,5

Plaque de 90 cm

85

48

89,3

52,5

AVERTISSEMENTS IMPORTANTS

La  plaque  de  cuisson  peut  être  insérée  entre
des  meubles  de  cuisine  ou  entre  un  meuble  et
la  paroi  en  dur.  La  paroi  arrière  et  les  surfaces
environnantes doivent résister à une température
de 90 °C. Pour éviter que le plastique laminé qui
recouvre le meuble ne se décolle, la colle utilisée
doit résister à une température d’au moins 150 °C.
L’installation  de  l’appareil  doit  être  eff ectuée
conformément  aux  prescriptions  des  normes  en
vigueur.
L’appareil  n’est  pas  relié  à  des  dispositifs
d’expulsion  des  produits  de  combustion.  Il  doit
donc  être  raccordé  conformément  aux  règles
d’installation  susmentionnées.  Il  est  notamment
nécessaire  de  veiller  à  bien  respecter  les
prescriptions en matière d’aération et de ventilation
de l’espace.

Le  plan  du  meuble  doit  être  en  mesure  de
supporter  une  température  maximale  de
90 °C (120 °C pour la version de 75 cm)

MANUEL TECHNIQUE POUR L’INSTALLATEUR

MANUEL TECHNIQUE POUR L’INSTALLATEUR

%

&

'

)

$

(

*

C min. (cm)

8,5

M (cm)

4,4

D min. (cm)

3

N (cm)

1,1

E min. (cm)

18

P (cm)

47,4

F min. (cm)

70

Q (cm)

4

G min. (cm)

8,5

M

N

P

Q

L

H
