6

EN

/ Installation

The installation, adjustments, transformations and
maintenance  listed  in  this  section  must  only  be
performed by qualifi ed technicians (in accordance
with  applicable  legislation).  Incorrect  installation
can  cause  property  damage  and  injury  to  people
or  pets;  the  manufacturer  shall  not  be  held  liable
in this event. The appliance’s automatic regulation
or  safety  devices  may  only  be  modifi ed  by  the
manufacturer or a duly authorised supplier during
the appliance’s lifetime.

Ensure  all  necessary  PPE  is  used  when
carrying out the installation

INSTALLING THE HOB

Ensure that the hob is fully present and undamaged
after removing all loose parts from their inner and
outer  packaging.  In  the  event  of  any  uncertainty,
do  not  use  the  appliance  and  contact  technical
support.

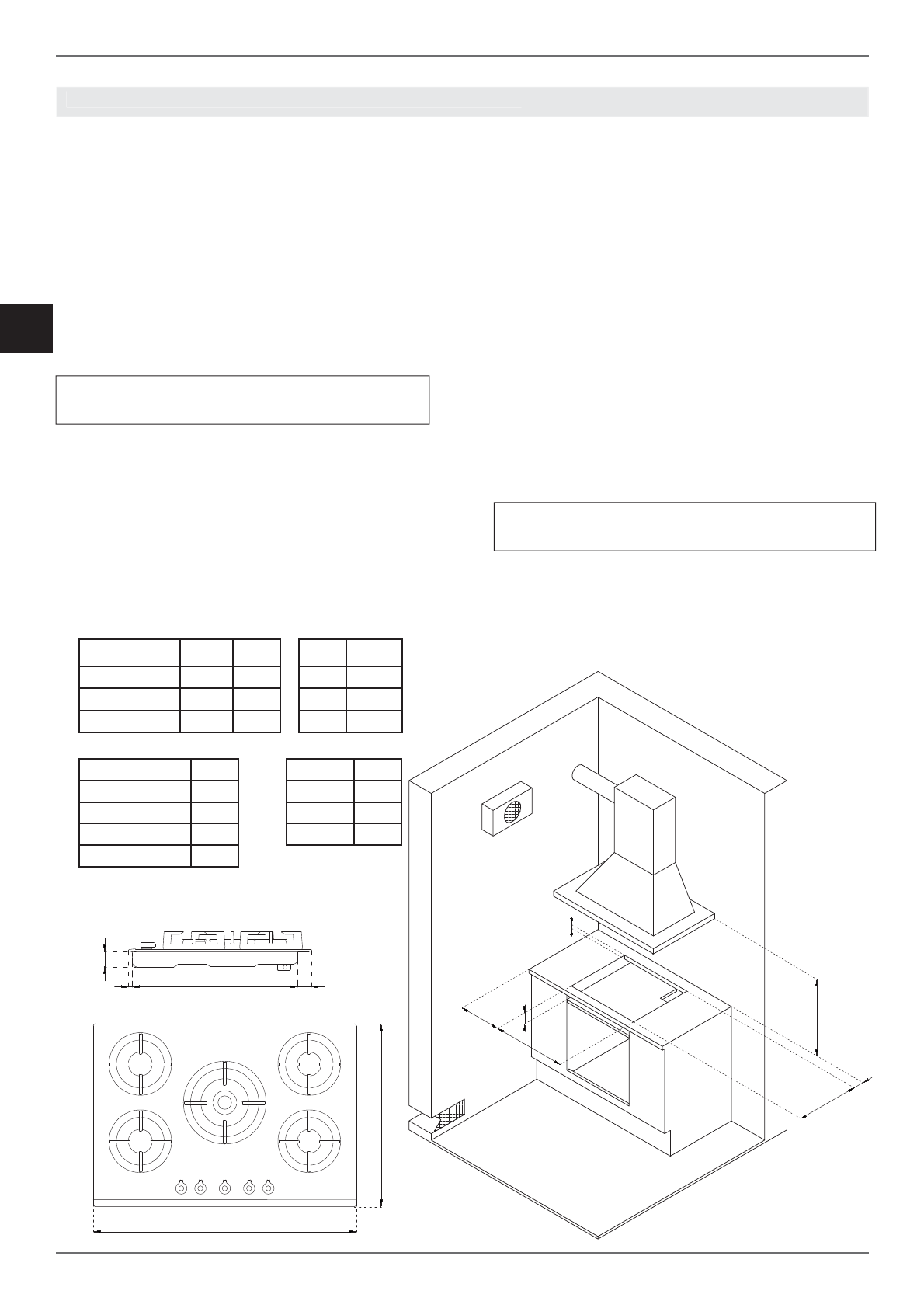

Make  a  cut-out  in  the  worktop  (see  fi gure)  in
accordance  with  the  appliance  dimensions  given
in the table.

IMPORTANT INFORMATION

The hob may be installed between kitchen cabinets
or  between  a  cabinet  and  a  (masonry)  wall.  The
rear wall and surrounding surfaces must be able to
withstand temperatures of up to 90°C. To prevent
peeling  of  the  melamine  laminate  typically  used
on  kitchen  carcases,  the  glue  bonding  it  must  be
able to withstand temperatures of at least 150°C.
Installation  of  the  appliance  must  be  performed
in  accordance  with  the  provisions  of  applicable
legislation.
This  domestic  appliance  is  not  connected  to  an
extraction  device  for  combustion  products.  It
must  therefore  be  connected  in  accordance  with
the  above-mentioned  installation  rules.  Particular
attention  must  be  paid  to  room  ventilation
requirements.

The worktop must be able to withstand a maximum
temperature of 90°C (120°C for the 75cm version)

TECHNICAL INSTALLATION INSTRUCTIONS

TECHNICAL INSTALLATION INSTRUCTIONS

%

&

'

)

$

(

*

M

N

P

Q

L

H

A (cm) B(cm)

H(cm)

L(cm)

60cm hob

56

48

60,5

52,5

75cm hob

56

48

75,5

52,5

90cm hob

85

48

89,3

52,5

C min (cm)

8,5

M (cm)

4,4

D min (cm)

3

N (cm)

1,1

E min (cm)

18

P (cm)

47,4

F min (cm)

70

Q (cm)

4

G min (cm)

8,5
