desde que seja acessível, de acordo

com a corrente e com uma distância

mínima entre os contactos de 3 mm.

Isto garante que o circuito é desligado

em  caso  de  emergência  e  permite

a  limpeza  da  placa.  Certifiquese  de

que o cabo de alimentação não entra

em  contacto  com  o  armazenamento

da  placa  ou  com  o  armazenamento

do forno, caso estejam instalados na

mesma unidade.

Atenção:

 A ligação eléctrica tem de ser

c o r r e c t a m e n t e   l i g a d a   à   t e r r a ,

seguindo os regulamentos adequa-

dos,  caso  contrário  pode  ocorrer

um  funcionamento  incorrecto  da

placa.

 Picos de tensão anormalmen-

te altos podem avariar o sistema de

controlo (como com qualquer tipo

de aparelho eléctrico).

 Recomendase que a placa de

indução não seja utilizada durante

a  função  de  limpeza  pirolítica  no

caso de fornos pirolíticos, devido à

elevada  temperatura  que  este

aparelho atinge.

  Apenas  o  Serviço  de  assis-

tência técnica oficial da TEKA está

autorizado a manusear ou reparar

o  aparelho,  incluindo  substituir  o

cabo de alimentação.

 Antes  de  desligar  a  placa  da

rede  eléctrica,  recomendase  que

desligue  o  interruptor  de  corte  e

aguarde  aproximadamente

25

segundos  antes  de  retirar  a  ficha.

Este  tempo  é  necessário  para

descarregar  totalmente  o  circuito

electrónico  e,  assim,  evitar  a

possibilidade  de  uma  descarga

eléctrica através dos contactos da

ficha.

    Guarde  o  Certificado  de

Garantia  ou  a  ficha  de  dados

t é c n i c o s   j u n t a m e n t e   c o m   o

manual  de  instruções  durante

toda a vida útil do produto. Estes

documentos contêm informações

técnicas importantes.

Utilização e

manutenção

Instruções do controlo táctil

E L E M E N TO S   D E L  PA I N E L D E

CONTROLE

(figura 2)

1   Sensor  geral  on/off  (ligado/

desligado).

2

 Cursor deslizante para controlar

a potência.

3  Indicador de potência e/ou calor

residual*.

4  Ponto decimal de potência e/ou

indicador de calor residual.

5  Acesso  direto  à  função  “Power”

(Potência).

6

Sensor de ativação para a função

“Block”  (Bloqueio)  ou  “Stop&Go”

(Parar e Ir).

7 Luz  indicadora  piloto  da  função

“Block” (Bloqueio) ativada*.

8

Sensor de ativação para a função

“Stop&Go” (Parar e Ir).

9 Luz  indicadora  piloto  da  função

“Stop&Go” (Parar e Ir) ativada*.

10 Sensor  “Minus”  (Menos)  para

temporizador.

11 S e n s o r   “ P l u s ”   ( M a i s )   p a r a

temporizador.

12 Indicador do temporizador.

13 Ponto decimal do temporizador.*

14

S e n s o r   d e   a t i v a ç ã o   p a r a   a

função “Synchro” (Sincronização);

(dependendo do modelo).

15

S e n s o r   d e   a t i v a ç ã o   p a r a   a

função  “Flex  Zone”  (Zona  Flex);

(dependendo do modelo).

16

Sensor de ativação para funções

“Chef”  (Chefe);  (dependendo  do

modelo).

17   Luz  indicadora  piloto  da  função

“Keep  Warm”  (Manter  Quente)

a t i v a d a * ;   ( d e p e n d e n d o   d o

modelo).

18 Luz indicadora piloto para a função

“Melting”  (Derreter)  ativada*;

(dependendo do modelo).

19 Luz  indicadora  piloto  da  função

“ S i m m e r i n g ”   ( F o g o   b r a n d o )

a t i v a d a * ;   ( d e p e n d e n d o   d o

modelo).

20 Luz  indicadora  piloto  para  a

função  “Quick  Boiling”  (Ferver

rápido)  ativada*;  (dependendo

do modelo).

21 Luz  indicadora  piloto  da  função

“ S l i d e   C o o k i n g ”   ( C o z i n h a r   a

Deslizar)  ativada*;  (dependendo
do modelo).

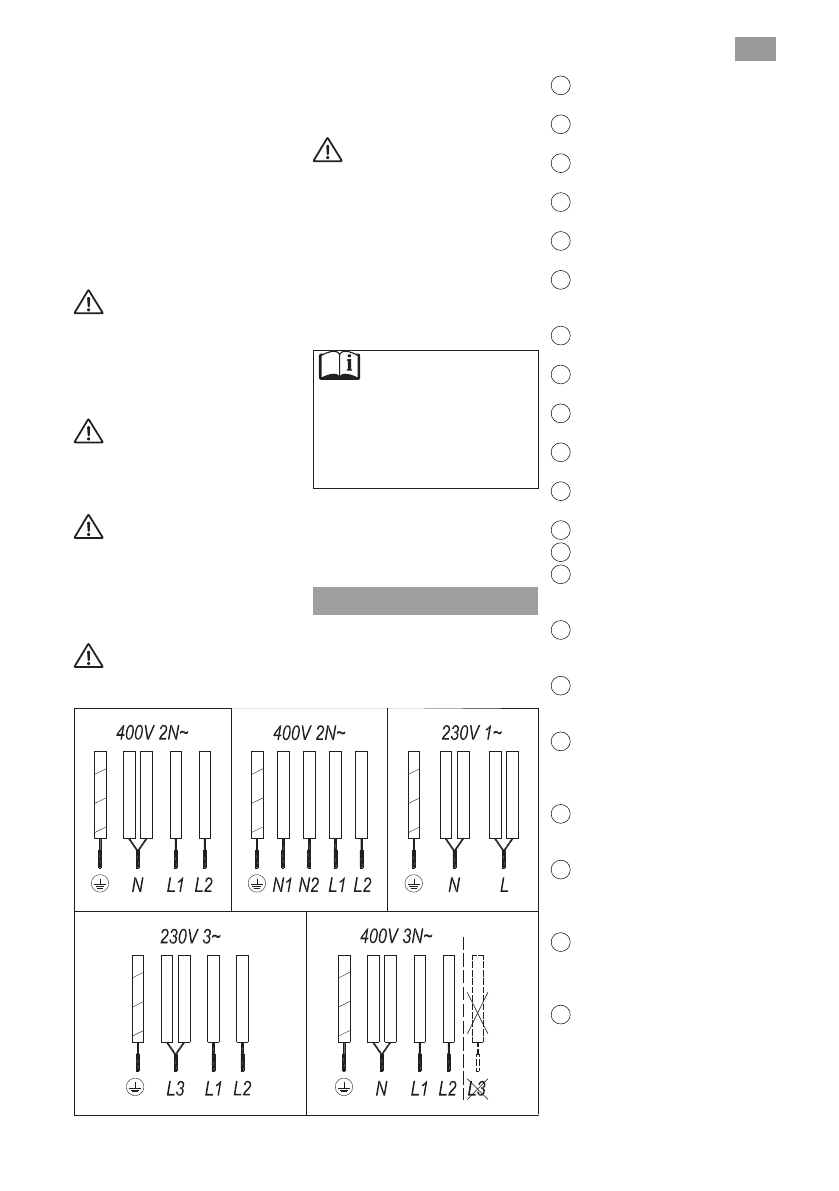

*   V i s í v e l   u n i c a m e n t e   e m

verde-amarelo

azul

cinzento

cas

tanho

preto

verde-amarelo

azul

cinzento

cas

tanho

preto

verde-amarelo

azul

cinzento

cas

tanho

preto

verde-amarelo

azul

cinzento

cas

tanho

preto

verde-amarelo

azul

cinzento

cas

tanho

preto

NÃO

 USAR

 L3

fig. 1
