10

Always  disconnect  the  appliance  from  the

electricity main before making any adjustments.

All  seals  must  be  replaced  by  the  technician  at

the end of any adjustments or regulations.

Our  burners  do  not  require  primary  air

adjustment.

a) Data Label

The  Data  Label  is  located  on  the  underside  of  the

hotplate. A duplicate Data Label is supplied to adhere

in  an  accessible  area  next  to  the  hotplate.  This

hotplate  is  suitable  for  Natural  Gas  and  Universal

LPG;  ensure  that  the  available  gas  supply  matches

the Data Label.

b) Before Leaving

Check that there are no gas leaks, but do not use a

naked flame to detect gas leaks. Ignite all burners to

ensure  correct  operation  of  gas  valves,  burners,

ignition  and  if  fitted,  flame  failure  valves.  Turn  gas

taps to low flame position and observe stability of the

flame.  When  satisfied  with  the  hotplate,  please

instruct the user on the correct method of operation.

In  case  the  appliance  falls  to  operate  correctly  after

all  checks  have  been  carried  out,  refer  to  the

authorised service provider in your area.

7) TAPS

Our  taps  are  suitable  for  all  the  gas,  they  are  male

conical type at one way.

“Reduced rate” adjustment

-  Switch  on  the  burner  and  turn  the  relative  knob  to

the “Reduced rate” position (small flame fig. 1).

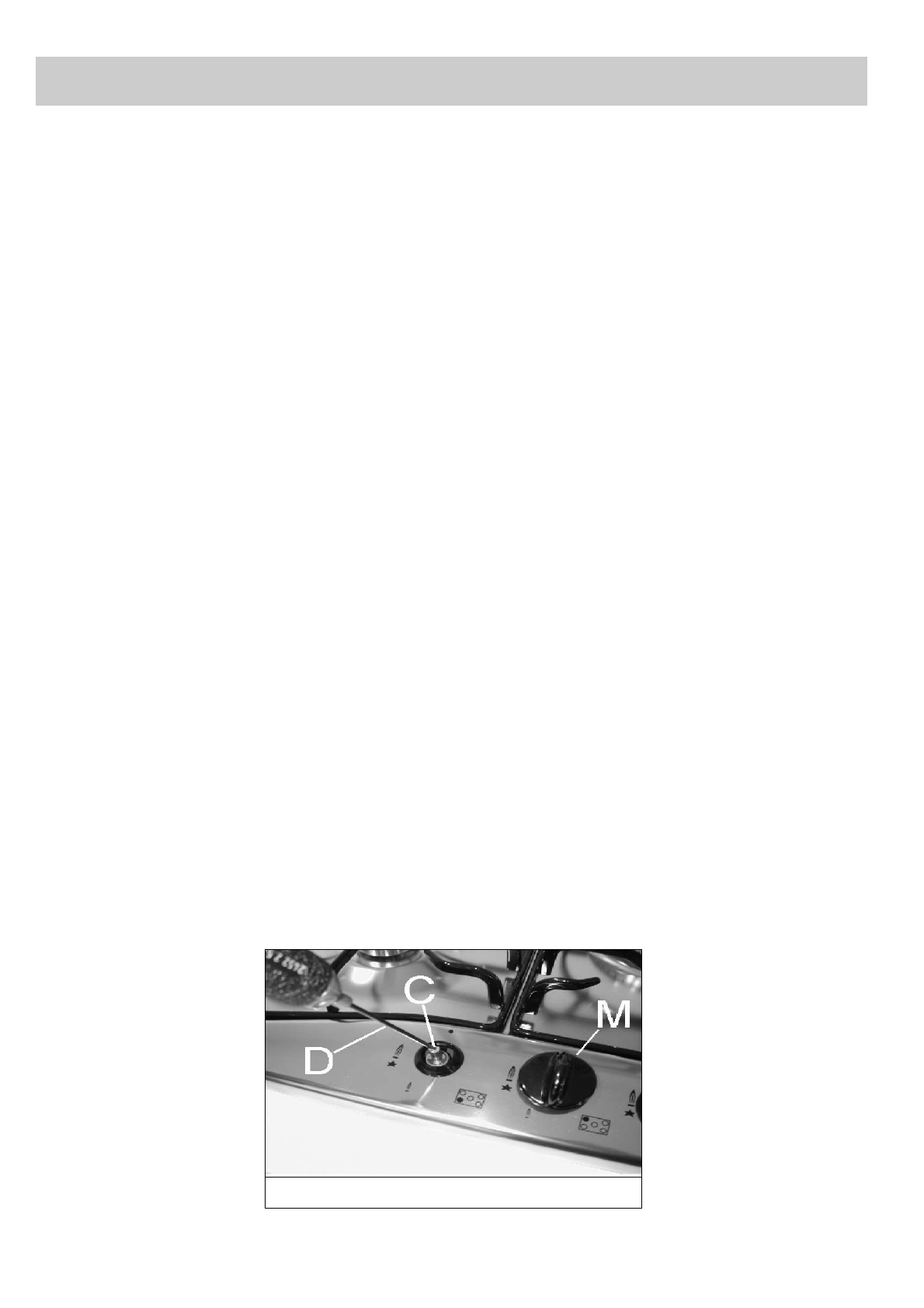

- Remove knob “M” (fig. 13) of the tap, which is simply

pressed on to its rod.

-  Insert  a  small  screwdriver  “D”  into  hole  “C”  (fig.  13)

and turn the throttle screw to the right or left until the

burner  flame  has  been  adequately  regulated  to  the

“Reduced rate” position.

Check that the flame does not go out when the knob

is sharply switched from the “Full on” to the “Reduced

rate” position.

It is understood that only burners operating with

Natural  gas  should  be  subjected  to  the  above

mentioned adjustments. The screw must be fully

locked when the burners operate with Liquid gas.

ADJUSTMENTS

FIG. 13
