Выключатель и индикатор POWER/STANDBY
(ВКЛЮЧИТЬ/ЖДУЩИЙ РЕЖИМ)

Это главный ВЫКЛЮЧАТЕЛЬ. Нажмите, чтобы
включить усилитель. Нажмите повторно, чтобы
выключить. Индикатор ВЫКЛЮЧАТЕЛЯ загорается,
когда усилитель включен. ЖДУЩИЙ РЕЖИМ может
быть установлен только с внешнего устройства,
соединенного через ПУЛЬТ УДАЛЕННОГО
КОНТРОЛЯ Когда Включен ЖДУЩИЙ РЕЖИМ,
загорается оранжевый индикатор.

Индикатор PROTECT/MUTE (ЗАЩИТА/
ОТКЛЮЧЕНИЕ ЗВУКА)

Во время работы защиты системы, загорается
индикатор ЗАЩИТА и колонки автоматически
отключаются от выхода усилителя. Защита системы
активируется в следующих случаях:

Когда усилитель включается

Система защиты активируется приблизительно на
три секунды при включении усилителя. По истечении
трех cекунд, система защиты автоматически деакти-
вируется и усилитель готов к нормальной работе.

Если на выходе усилителя обнаруживается напряже-
ние постоянного тока система защиты активируется
при обнаружении напряжения постоянного тока
на выходе усилителя. После устранения проблемы
напряжения постоянного тока, система защиты деак-
тивируется автоматически и усилитель готов к работе
в нормальном режиме.

При перегреве усилителя

При перегреве усилителя загораются индикаторы
ЗАЩИТА/ОТКЛЮЧЕНИЕ ЗВУКА. Немедленно
отключите усилитель  и дайте ему время остыть.
Смотрите в разделе меры предосторожности в
данном руководстве пользователя способы защиты
усилителя от перегрева. Индикатор щелчок/фильтр

Индикатор канала CLIP/LIMIT (ЩЕЛЧОК)
загорается, если

количество щелчков на выходе превышает 1%. Появ-
ление щелчков на выходе обычно происходит из-за
повышенного уровня входящего сигнала. Если это
происходит, фильтр включается автоматически.

Индикатор SIGNAL (СИГНАЛА)

Индикатор СИГНАЛ загорается, если  выход превыша-
ет определенный уровень (2V rms для
XM4180/XM4080, 4V rms для XH200.

Элементы контроля VOLUME (УРОВНЯ ГРОМ-
КОСТИ)

Элементы контроля уровня громкости каналов
снабжены фиксаторами для сглаживания щелчков чье
положение задается в установочных параметрах. На
каждый канал можно установить громкость в диапа-
зоне от – бесконечности до  0 дБ. В моделях XM4180 и
XM4080, когда  усилитель работает в режиме мостово-
го соединения, используется только первый элемент
контроля из каждой пары ( то есть для пары A/B акти-
вен канал А, для пары C/D активен С).

Забор воздуха

Усилитель снабжен мощным охлаждающим вентилято-
ром, который забирает воздух через переднюю панель,
а возвращает через заднюю. Убедитесь, что эти отверс-
тия не перекрыты.

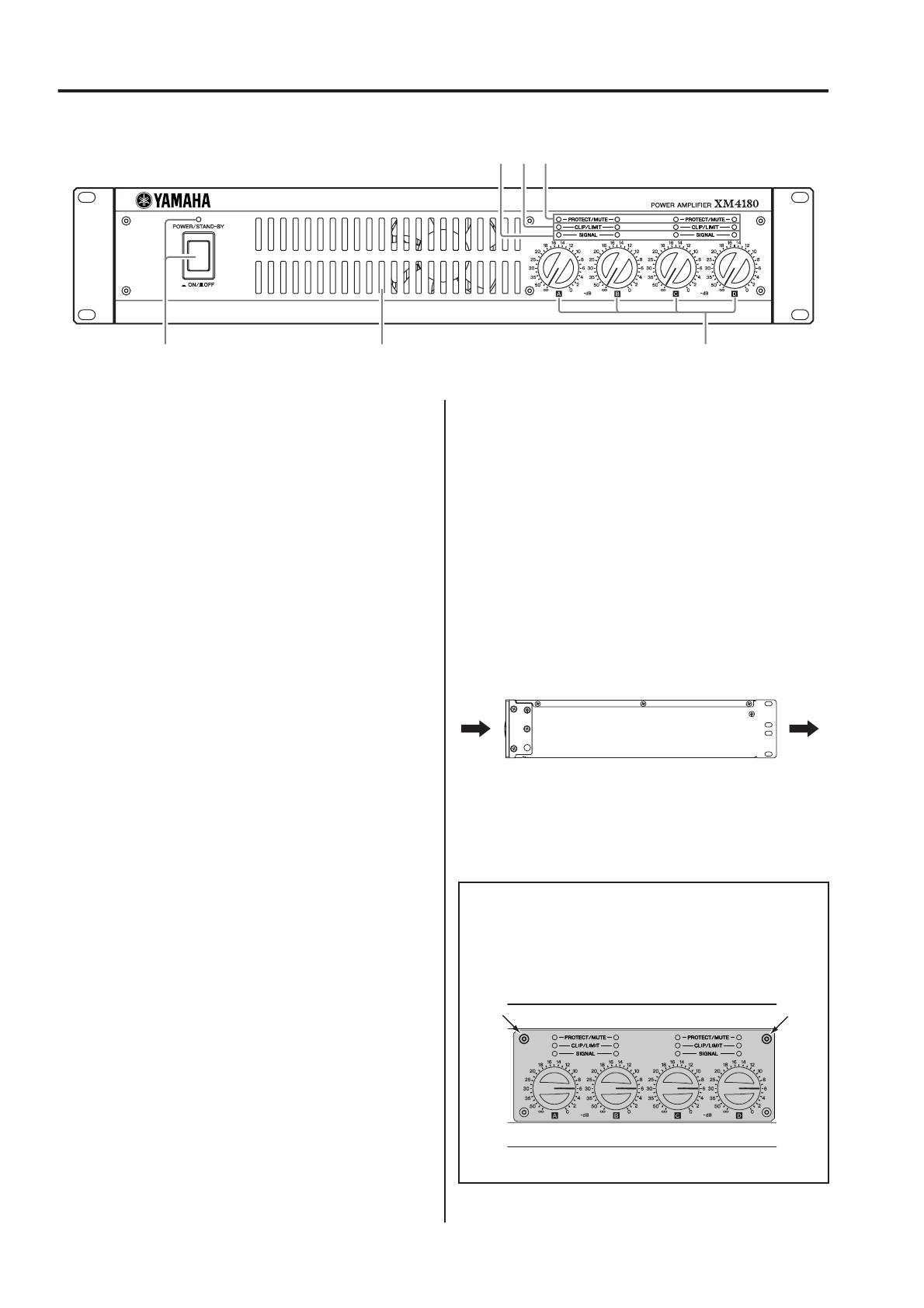

Элементы управления и функции

Передняя панель

Крышка безопасности.

  При отсутствии необходимости менять настройк

громкости, установите входящую в комплект
крышку безопасности, используя отверстия для
шурупов, указанные ниже, чтобы перекрыть доступ
к элементам контроля громкости.

* Иллюстрация модели XM4180/XM4080

Воздухозаборник

Воздуховывод

Передняя
панель

Задняя
панель
