T5n/T4n/T3n Руководство пользователя

7

Регуляторы и функции

■

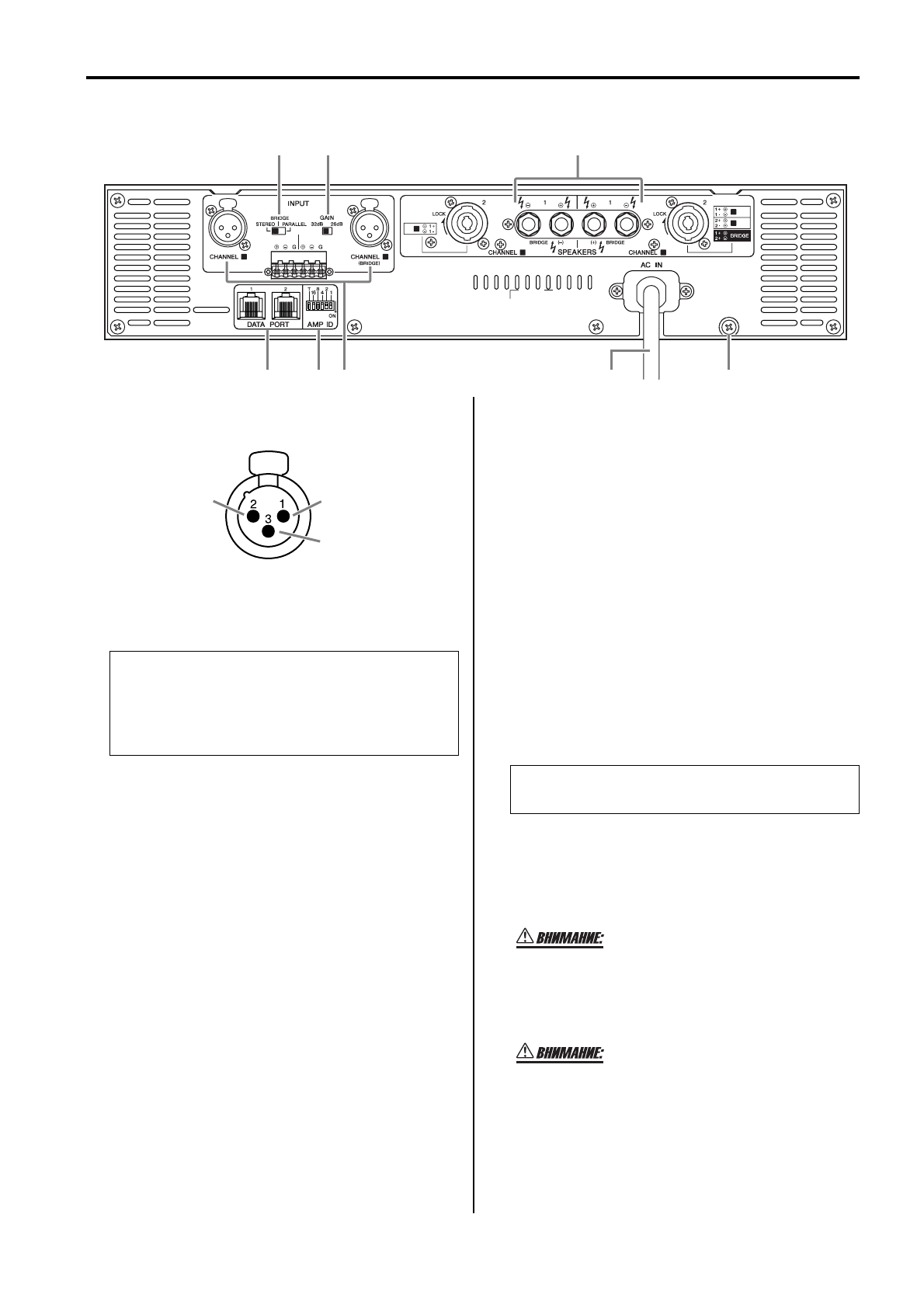

Задняя панель

1

Входные разъемы

• Входные разъемы типа XLR3&31.

• Входные разъемы Euroblock

Эти симметричные входные разъемы. Для
подключений могут быть использованы
прилагаемые разъемы Euroblock.

2

Переключатель режима

• Режим  STEREO

В режиме STEREO каналы А и В полностью
независимы друг от друга.

• Режим  PARALLEL

В режиме PARALLEL входной сигнал канала А
посылается на оба канала усилителя мощности А
и В. Разъем входной канала В не работате.

• Режим BRIDGE

В режиме BRIDGE каналы А и В работают
одновременно как одиночный
монофонический усилитель.

3

Переключатель GAIN

Этот переключатель используется одновременного
изменения коэффициента усиления каналов А и В.

32 дБ: установка 32 дБ
26 дБ: установка 26 дБ

4

Гнездо DATA PORT

Используется для подключения прибора для
управления усилителями, например ACU16C и
выполнения мониторинга и управления усилителем
с внешнего устройства.

5

Переключатель AMP ID

При использовании прибора для управления
усилителями (ACY16C), подключенного к гнезду
DATA PORT (4), переключатель AMP ID может
быть использован для установки
идентификационного номера (ID) усилителя.

6

Гнезда SPEAKERS

• Выходные разъемы & 5&ти полосные

винтовые клеммы

• Выходные разъемы типа Speakon

Могут быть подключены кабели с разъемами
типа Speakon (Neutrik NL4)

7

Винт заземления

При возникновении проблем с шумами или
гудением, подключите этот разъем к земле или к
корпусу микшера, предусилителя или любого
другого устройства в вашей системе.

8

Разъем AC IN

Подключите 30 А разъемы с поворотным замком.
При этом сориентируйте штырь Lобразной формы
с соответствующим разъемом. Затем полностью
вставьте вилку. Поверните вилку на 1/8 оборота по
часовой стрелке для фиксации разъема и вилки.

Для работы усилителя требуется очень

высокая мощность и, соответственно,
высокий ток. Все разъемы должны иметь
соответствующие номиналы.

При установке устройства в рэк или при его

частой транспортировке, следите за тем,
чтобы была обеспечена поддержка задней
части. Для этого используется монтажное
оборудование соответствующее размеру
используемого рэка.

4

5

3

2

1

7

8

6

Примечание: В режиме PARALLEL и BRIDGE

активен только разъем канала А.
Следите за тем, чтобы входной аудио
сигнал не подавался на неактивный
входной разъем (канал В).

земля

Холодный

Горячий

В усилителе используется штепсельная розетка
типа NEMD L5$30
