   T5n/T4n/T3n Руководство пользователя

Wiring

■

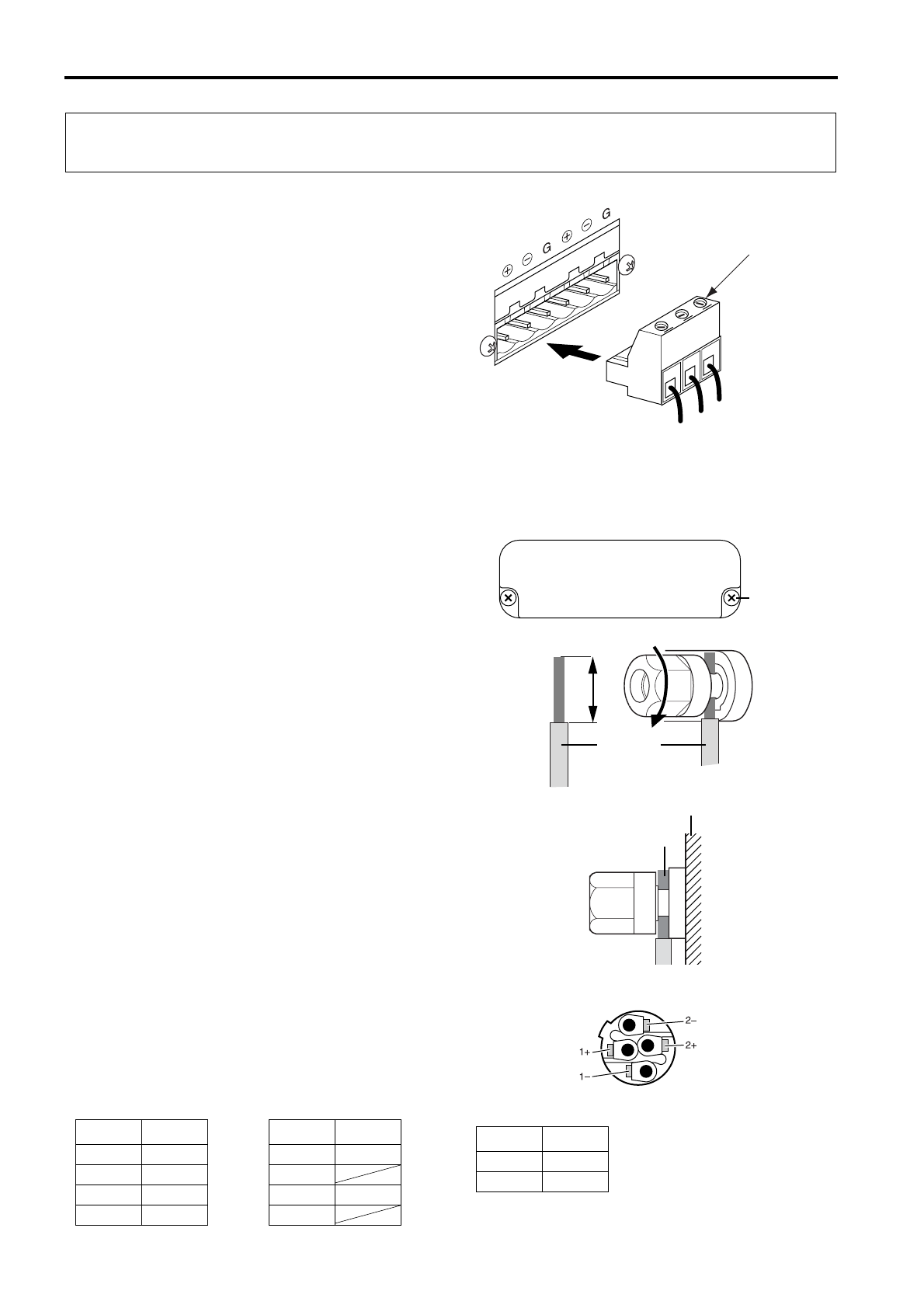

Использование разъема

EUROBLOCK

1. Если порты вставки проводов закрыты, то для

того, чтобы их открыть поверните винты на
верхней части разъема против часовой стрелки.

2. Вставьте провода в порты в соответствии с

индикацией на полюсе входной клеммы и для
фиксации проводников закрутите винты на
верхней части разъема.

3. Вставьте разъем Euroblock во входную клемму на

усилителе.

■

Подключение

громкоговорителя

●

Пятисторонняя клемма

1. Снимите удерживающие крышку винты и

удалите крышку с клемм громкоговорителя.

2. Снимите около 15 мм изоляционного слоя с

конца каждого проводника и пропустите
оголенный провод через отверстия в
соответствующих клеммах громкоговорителя.
Затяните клеммы для надежного зажима
проводников.

Информация о полярности громкоговорителя
дается на стр. 8.

Убедитесь в том, что оголенные концы провода не
выскакивают из клемм и не касаются корпуса. На
иллюстрации справа показано, как должны
выглядеть кабели при их правильной установке.

3. Установите на место защитную крышку клемм

громкоговорителя

●

Разъем Speakon

Вставьте вилки Neutrik NL4 в разъем Speakon,
расположенный на задней панели усилителя и
поверните его по часовой стрелке для блокировки. .

Перед подключением внешних устройств к усилителю, выключите
переключатель POWER.

+

–

G

Для фиксации
проводников

винт

Оголенный

провод

Корпус

Реальный
размер

Кабель

громкого$

ворителя

15

mm*

Канал A
Режим STEREO

BRIDGE

или PARALLEL

Neutrik

Усилитель

Neutrik

Усилитель

1+

A+

1+

+

1–

A–

1–

2+

B+

2+

–

2–

B–

2–

Neutrik NL4 plugs

Канал B

Neutrik

Усилитель

1+

B+

1–

B–
