6

   T5n/T4n/T3n Руководство пользователя

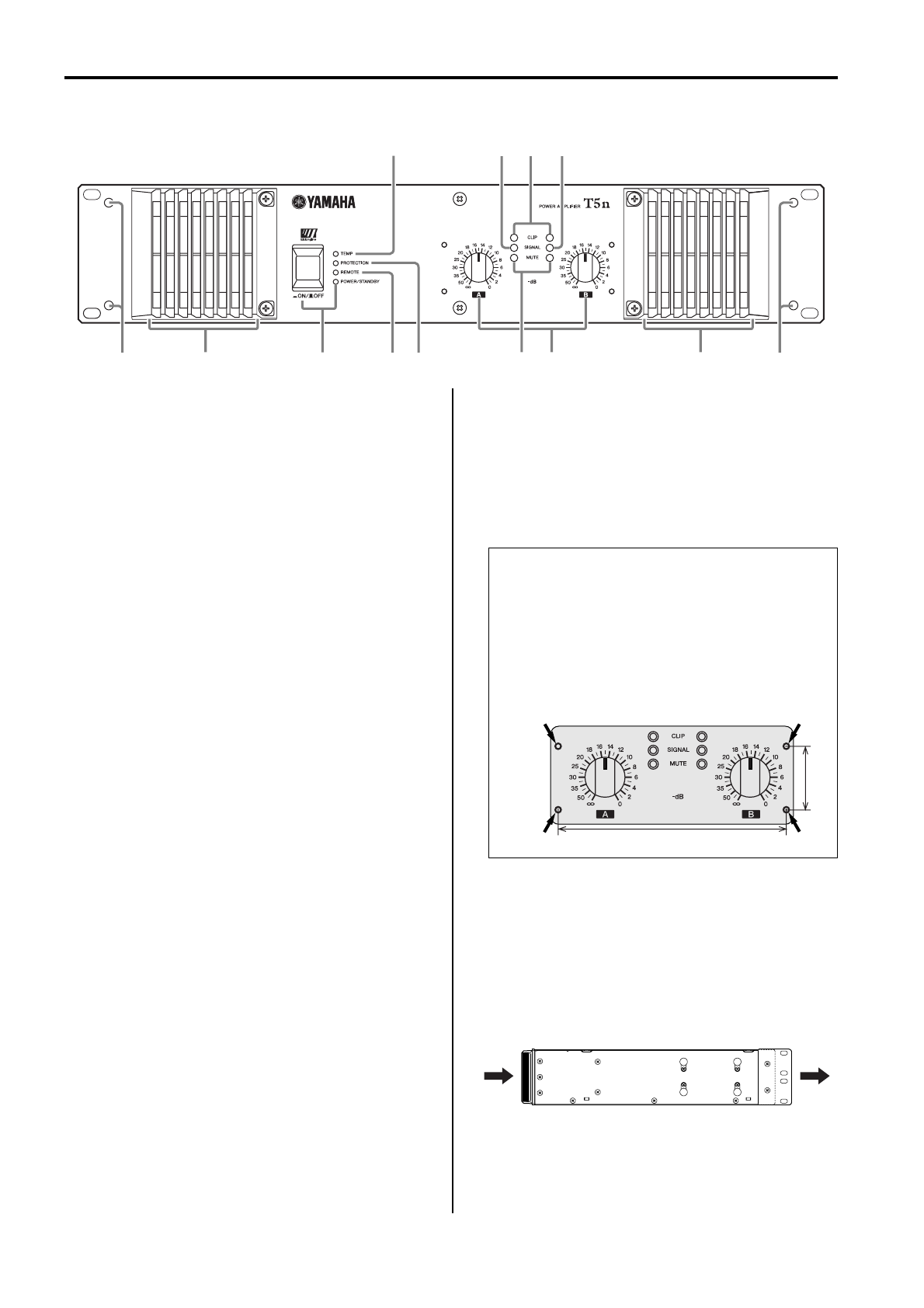

Регуляторы и функции

■

Передняя панель

1

Переключатель POWER и индикатор.

Нажмите для включения или выключения питания.
При включении питания, индикатор POWER
загорается зеленым цветом.
При подключении усилителя к устройству
управления усилителями, например ACU16C и
подаче на усилитель команды перехода в режим
ожидания, индикатор загорается оранжевым цветом.

2

Индикатор TEMP

При повышении температуры радиатора выше 85°С
индикатор загорается красным цветом.

3

Индикатор PROTECTION

Индикатор загорается красным при активизации
системы защиты. Громкоговорители автоматически
отключаются от выходов усилителя.

• При включении усилителя

Система защиты активизируется в течение
приблизительно 10 секунд при включении
усилителя. Через 10 секунд система защиты
автоматически отключается и усилитель
готов к нормальной работе.

• При перегреве усилителя

Система защиты активизируется при
повышении температуры радиатора выше
85°С. При повышении температуры
радиатора выше 90°С усилитель
отключается. После охлаждения усилитель
возвращается к нормальной работе.

4

Индикатор REMOTE

Индикатор загорается зеленым цветом при
управлении усилителем со специального
устройства, например ACU16С.

5

Индикатор CLIP

Индикатор загорается красным при повышении
искажения выходного сигнала на соответствующем
канале выше 1%. Означает, что в результате слишком
высокого уровня сигнала произошло его ограничение.

6

Индикатор SIGNAL

Загорается зеленым при превышении уровня выходного
сигнала соответствующего канала значения 1 Vrms
(эквивалентно 0.2 Вт на 8 Ом нагрузки, 0.4 Вт на 4 Ом
нагрузки или 0.8 Вт на 2 Ом нагрузки).

7

Индикатор MUTE

Индикатор загорается красным при отключении
усилителя с пульта управления (например ACU16
C). Также этот индикатор загорается красным при
включении индикатора PROTECTION.

8

Ручки регулировки громкости

Дискретное (31 шаг) изменение громкости
соответствующего канала в диапазоне от  дБ до 0 дБ .

9

Воздухозаборники

В данном усилителе используется система
принудительного охлаждения. Вентилятор с
регулируемой скоростью засасывает воздух с
передней части устройства и выпускает на задней.
Следите за тем, чтобы воздухозаборники и
отверстия вытяжной вентиляции не были
заблокированы. .

0

Отверстия под винты для установки ручек

Эти четыре отверстия под винты предназначены для
установки прилагаемых ручек. Закрепите ручки на
усилителе с помощью винтов с потайной головкой.

8

1

3

0

0

7

4

2

5

6

9

9

6

T5n

Примечание: отверстия под винты для

крепления защитной крышки

Эти четыре отверстия под винты
предназначены для установки крышки и
защиты настроек громкости. Поскольку
защитная крышка и винты не поставляются в
комплектации усилителя, подготовьте
крышку с указанными ниже размерами и
четыре винта на М3. .

108 mm

30 mm

Передняя часть

Задняя часть

Откачка

воздуха

Воздухо$

заборник
