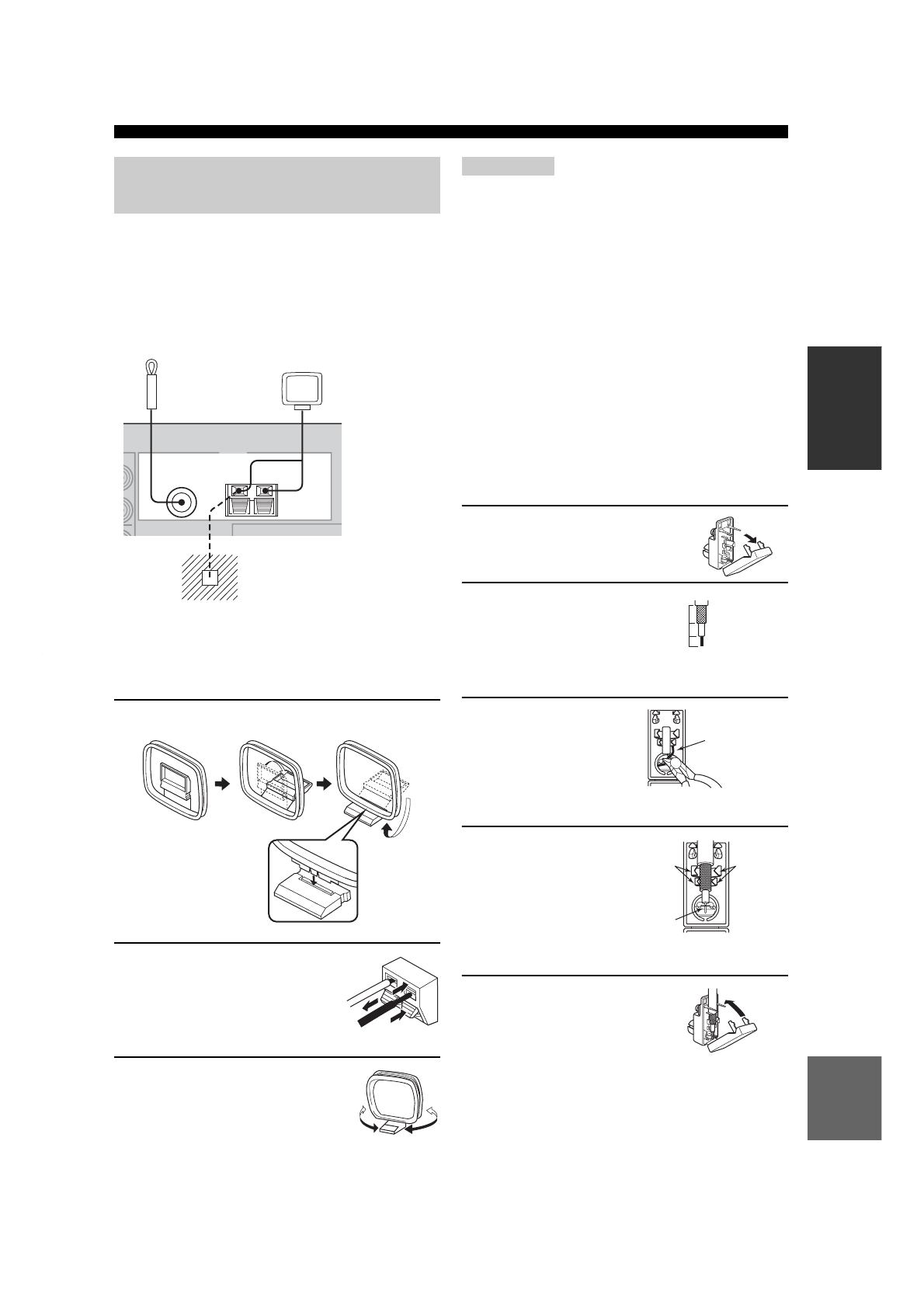

21
ПОДКЛЮЧЕНИЯ
ПОДГО
ТОВКА
Русский
Внутренние ЧМ- и АМ-антенны поставляются вместе
с данным аппаратом. Вообще, данные антенны
должны обеспечивать достаточно сильный прием
сигнала. Подключите каждую антенну надлежащим
образом к соответствующим терминалам.
■
Подключение рамочной АМ-антенны
1
Установите рабочную АМ антенну.
2
Нажав и удерживая
нажатой защелку,
вставьте концы проводов
рамочной АМ антенны в
терминалы AM ANT и GND.
3
Выберите направление
рамочной АМ-антенны для
оптимального приема.
• Рамочная АМ-антенна должна быть установлена на
расстоянии от данного аппарата.
• Рамочная АМ-антенна должна всегда оставаться
подключенной, даже при подключении внешней
АМ-антенны к данному аппарату.
• Внешняя антенна, установленная надлежащим
образом, принимает радиоволны чище, чем внутренняя
антенна. При плохом приеме, использование внешней
антенны может улучшить качество приема. Для
получения более подробной информации о внешних
антеннах, обратитесь к ближайшему
авторизированному дилеру YAMAHA или в сервис
центр.
■
Подключение адаптера антенны на
75-Ом/300-Ом (только модель для
Соединенного Королевства
Великобритании и Северной
Ирландии)
1
Откройте крышку
поставляемого адаптера
антенны на 75 Ом/300 Ом.
2
Отрежьте внешний
слой коаксиального
кабеля на 75 Ом и
подготовьте его к
подключению.
3
Отрежьте и удалите
токоподводящий
проводник.
4
Вставьте
провод кабеля
в щель, и
зажмите его
держателями.
5
Закройте крышку.
Подключение ЧМ- и АМ-
антенн
75
Ω
UNBAL.
FM
ANT
AM
ANT
GND
TUNER
Рамочная
АМ-антенна
(поставляется)
Заземление (терминал GND)
Для обеспечения максимальной
безопасности и уменьшения помех,
подключите терминал антенны GND
к хорошему заземлению. Хорошим
заземлением может послужить
металлический штырь, введенный в
сырую землю.
Внутренняя
ЧМ-антенна
(поставляется)
Примечания
11
8
6
Единица
измерения:
mm
Токоподводящий
проводник
Зажмите
Зажмите
Вставьте
провод в
щель
