СИСТЕМЫ УПРАВЛЕНИЯ И ФУНКЦИИ

10

1

Гнезда DIGITAL OUTPUT

Более подробно, смотрите стр. 19.

2

Аудиокомпонентные гнезда

Для информации по подключению, смотрите
стр. 19.

3

Видеокомпонентные гнезда

Для информации по подключению, смотрите
стр. 16 и 18.

4

Терминалы антенн

Для информации по подключению, смотрите
стр. 21.

5

Терминалы колонок PRESENCE/ZONE 2

Для информации по подключению, смотрите
стр. 12.

6

Гнезда REMOTE IN/OUT

Более подробно, смотрите стр. 71.

7

Гнездо CONTROL OUT

Терминал вывода управления для коммерческого
использования.

8

AC OUTLET(S)

Используется для подачи электроэнергии для
других аудио/видеокомпонентов (смотрите
стр. 22).

9

Гнезда DIGITAL INPUT

Более подробно, смотрите стр. 16, 18 и 19.

0

Гнезда MULTI CH INPUT

Для информации по подключению, смотрите
стр. 17.

A

Гнезда ZONE 2 OUTPUT

Данные гнезда выводят только аналоговые
сигналы. Смотрите стр. 71 для более подробной
информации.

B

Гнезда PRE OUT

Для информации по подключению, смотрите
стр. 20.

C

Терминалы колонок

Для информации по подключению, смотрите
стр. 12.

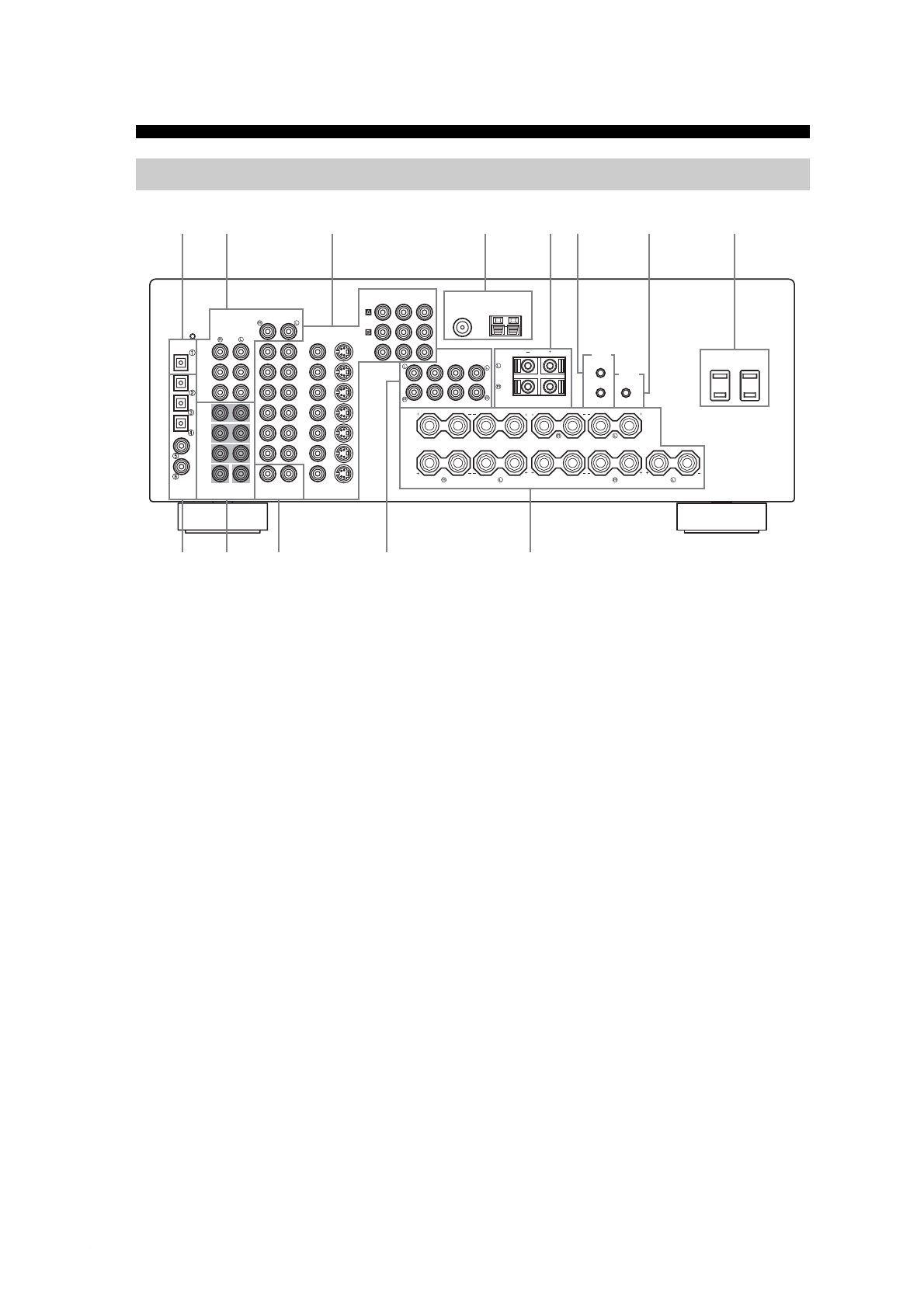

Задняя панель

GND

AUDIO

AUDIO

DIGITAL

INPUT

DVD

DVD

CD

COAXIAL

DTV/CBL

MD/CD-R

MD/CD-R

SUB

WOOFER

SURROUND

BACK

SURROUND

FRONT

OUT

(REC)

IN

(PLAY)

MD

/CD-R

CD

PHONO

DVD

VIDEO

MONITOR

OUT

DTV

/CBL

DVD

COMPONENT VIDEO

P

R

P

B

Y

75

Ω

UNBAL.

FM

ANT

AM

ANT

GND

TUNER

DTV/

CBL

IN

VCR 1

OUT

IN

DVR/

VCR 2

OUT

CENTER

DIGITAL

OUTPUT

MULTI CH INPUT

ZONE 2

OUTPUT

VIDEO

S VIDEO

MONITOR OUT

FRONT

SUB

WOOFER

FRONT

A

B

CENTER

SINGLE

PRE OUT

SURROUND

SURROUND

BACK

PRESENCE/

ZONE 2

OUT

IN

REMOTE

CONTROL

OUT

AC OUTLETS

SWITCHED

+12V

15mA MAX.

SPEAKERS

SURROUND

CENTER

SURROUND BACK

OPTICAL

1

2

3

4

*

7

*

8

6

*

5

*

9

0

A

*

B

C

XM

XM
