18
ПОДКЛЮЧЕНИЯ
■

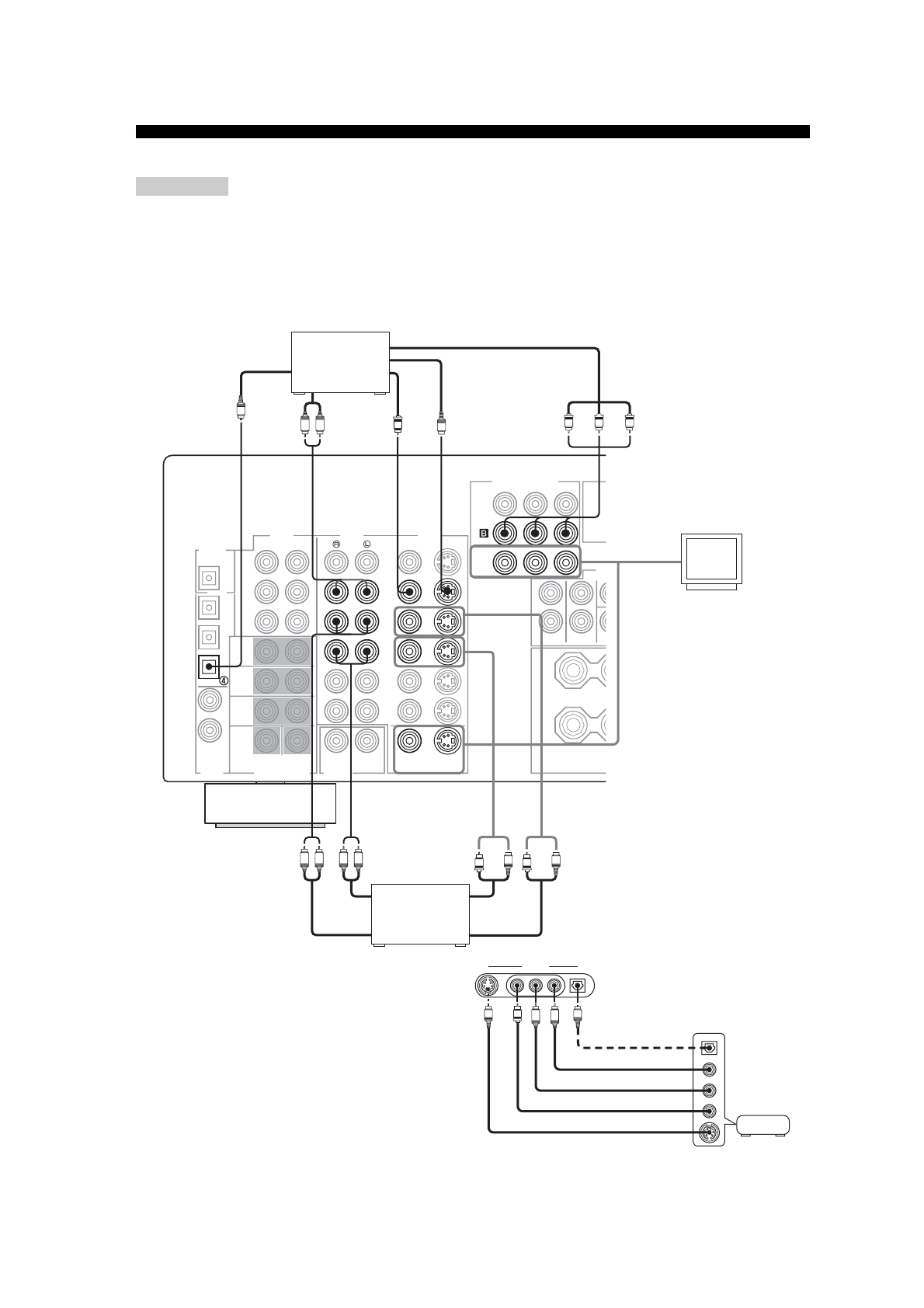

Подключения для других видеокомпонентов
• Если функция VIDEO CONV. (смотрите стр. 63) установлена на OFF, убедитесь, что компоненты видеоисточника
подключены к данному аппарату таким же образом, как и видеоэкран. Например, при подключении к данному аппарату
видеоэкрана через соединение VIDEO, компоненты видеоисточника также должны быть подключены к данному
аппарату через соединения VIDEO. (Даже, если функция VIDEO CONV. установлена на OFF, поступающие с компонента
видеоисточника S-VIDEO сигналы автоматически преобразовываются данным аппаратом в композитные сигналы.)
• Измененные видеосигналы выводятся только от гнезд MONITOR OUT. При записи, вы должны выполнить
одинаковый тип видеоподключения (например, S-видеоподключение) между каждым компонентом.
■
Гнезда VIDEO AUX (на фронтальной
панели)
Данные гнезда используются для подключения
любого видеоисточника к данному аппарату,
например, игровой консоли или видеокамеры.
Примечания
AUDIO
DIGITAL
INPUT
COAXIAL
DTV/CBL
VIDEO
DTV/
CBL
COMPONENT VIDEO
P
R
P
B
Y
DTV/
CBL
IN
VCR 1
OUT
VIDEO
S VIDEO
VIDEO
S VIDEO
MONITOR OUT
MONITOR
OUT
O
L
R
L
R
L
R
S
V
S
V
V
S
P
R
P
B
Y
Кабельное
телевидение или
спутниковый
тюнер
DVD-магнитофон
или
видеомагнитофон
Аудиовыход
Видеовыход
Оптический выход
Аудиовыход
Видеовыход
Видеовход
Аудиовход
Видеоэкран
Видеовход
или
или
VIDEO
S VIDEO
OPTICAL
L AUDIO R
VIDEO AUX
O
V
S
L
R
Игровая
консоль или
видеокамера
Видеовыход
Левый аудиовыход L
Правый аудиовыход R
Оптический выход
Выход S-видео
