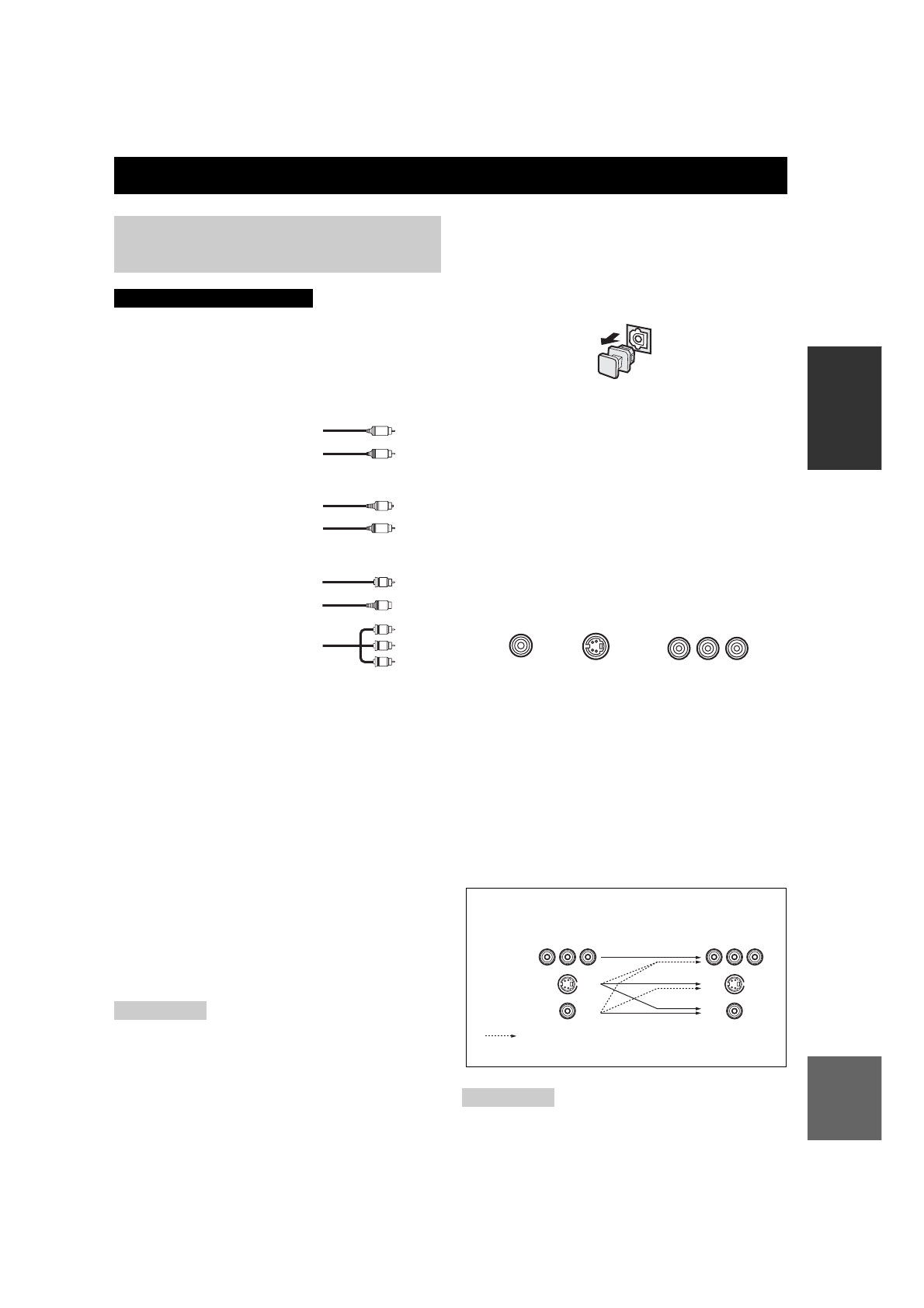

ПОДКЛЮЧЕНИЯ
15
ПОДГО
ТОВКА
Русский
Не подключайте данный аппарат или другие
компоненты к источникам электроэнергии, пока не
произведены все подключения между компонентами.
■
Индикации кабелей
■
Аналоговые гнезда
Подключив пальчиковый аудиокабель к
аналоговым гнездам данного аппарата, можно
принимать аудиосигналы от аудиокомпонентов.
Подключите красные штекеры к правым гнездам
и белые штекеры к левым гнездам.
■
Цифровые гнезда
Данный аппарат оборудован цифровыми гнездами для
прямой передачи цифровых сигналов по
коаксиальному или оптико-волоконному кабелям. Вы
можете использовать цифровые гнезда для приема
битовых потоков PCM, Dolby Digital и DTS. При
подключении компонентов к гнездам COAXIAL и
OPTICAL одновременно, приоритет отдается
сигналам, поступающим в гнездо COAXIAL. Все
цифровые входные гнезда совместимы с цифровыми
сигналами с частотой стробирования 96 кГц.
Цифровые и аналоговые сигналы независимо
обрабатываются данным аппаратом. Таким образом,
аудиосигналы, поступающие в аналоговые гнезда,
выводятся только от аналоговых гнезд OUT (REC).
Таким же образом, аудиосигналы, поступающие в
цифровые гнезда (OPTICAL или COAXIAL), выводятся
только от гнезда DIGITAL OUTPUT.
Колпачок предохранения от пыли
Перед подключение оптико-волоконного кабеля,
удалите колпачок от оптического гнезда. Не
выбрасывайте колпачок. Если вы не используете
оптическое гнездо, обязательно вставьте колпачок на
место. Данный колпачок предохраняет гнездо от пыли.
■
Видеогнезда
Данный аппарат оборудован тремя типами
видеогнезд. Подключение зависит от наличия
входных гнезд на экране. Сигналы, поступающие в
гнезда S VIDEO данного аппарата, автоматически
преобразовываются для выхода через гнезда VIDEO.
При установке функции VIDEO CONV. на ON
(смотрите стр. 63), сигналы, поступающие от гнезд
VIDEO, могут выводиться через гнезда S VIDEO и
COMPONENT VIDEO. Таким же образом, сигналы,
поступающие от гнезд S VIDEO, могут также
выводиться от гнезд COMPONENT VIDEO.
Гнезда VIDEO
Для обычных композитных видеосигналов.
Гнезда S VIDEO
Для S-видеосигналов, разделенных на видеосигналы
якрости (Y) и цвета (C) для достижения
высококачественного цветного воспроспроизведения.
Гнезда COMPONENT VIDEO
Для компонентных сигналов, разделенных на сигналы
яркости (Y) и различия цветов (R
B
, P
R
) для обеспечения
наилучшего качества воспроизведения картинки.
При одновременном приеме сигналов через гнезда S VIDEO и VIDEO,
приоритет отдается сигналам, поступающим через гнездо S VIDEO.
ПОДКЛЮЧЕНИЯ
Перед подключением
компонентов
Примечание
ПРЕДУПРЕЖДЕНИЕ
S
V
O
Y
P
B
P
R
L
R
C
левые аналоговые кабели
правые аналоговые кабели
оптические кабели
коаксиальные кабели
видеокабели
S-видеокабели
Для аналоговых сигналов
Для цифровых сигналов
Для видеосигналов
компонентные видеокабели
Примечание
VIDEO
S VIDEO
COMPONENT VIDEO
P
R
P
B
Y
S VIDEO
VIDEO
COMPONENT
VIDEO
Поток сигналов внутри данного аппарата
Только при установке параметра
VIDEO CONV. на ON (смотрите стр. 63).
Выход
(MONITOR OUT)
Вход
