ФУНКЦИИ

➤

Названия компонентов и их функции

Ru

9

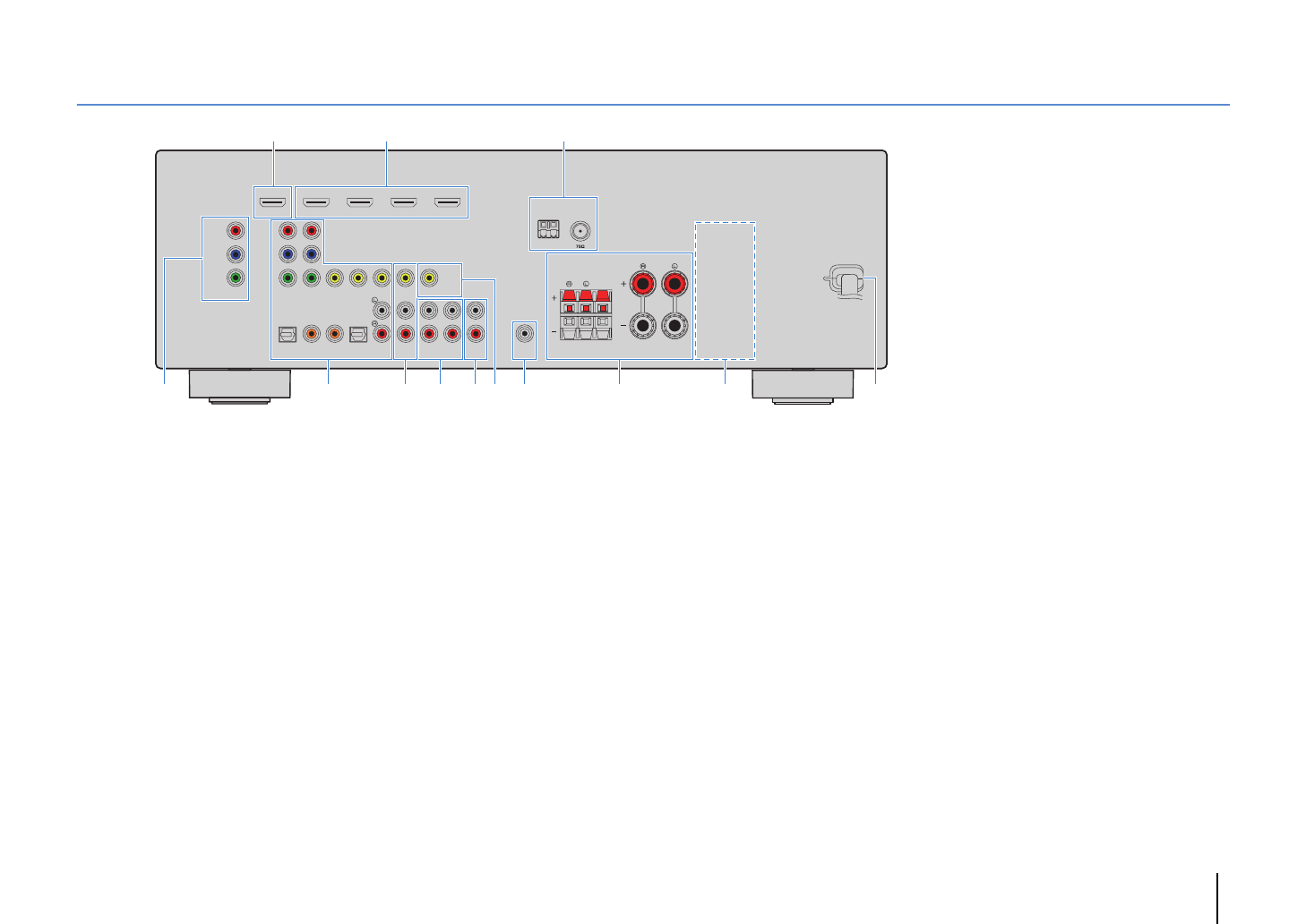

Задняя панель

1

Гнездо HDMI OUT

Для подключения к HDMI-совместимому телевизору для
вывода видео-/аудиосигналов (c. 18). При использовании
функции ARC аудиосигнал телевизора может также
вводиться через гнездо HDMI OUT.

2

Гнезда HDMI 1–4

Для подключения к воспроизводящим устройствам,
совместимым со стандартом HDMI, и для подачи видео-/
аудиосигналов (c. 23).

3

Гнезда ANTENNA

Для подключения к антеннам FM и AM (c. 26).

4

Гнезда MONITOR OUT (компонентный
видеосигнал)

Для подключения к телевизору, который поддерживает
компонентный видеосигнал, и для вывода видеосигнала
(c. 22).

5

Гнезда AV 1–5

Для подключения к воспроизводящим видео-/
аудиоустройствам и ввода видео-/аудиосигнала (c. 23).

6

Гнезда AV OUT

Для вывода видео-/аудиосигнала на записывающее
устройство (например, видеомагнитофон) (c. 27).

7

Гнезда AUDIO 1–2

Для подключения к воспроизводящим
аудиоустройствам и ввода аудиосигнала (c. 25).

8

Гнезда AUDIO OUT

Для вывода аудиосигнала на записывающее устройство
(например, кассетную деку) (c. 27).

9

Гнездо MONITOR OUT (композитный
видеосигнал)

Для подключения к телевизору, который поддерживает
композитный видеосигнал, и вывода видеосигнала (c. 22).

0

Гнездо SUBWOOFER

Для подключения к сабвуферу (со встроенным
усилителем) (c. 15).

A

Разъемы SPEAKERS

Для подключения к колонкам (c. 15).

B

VOLTAGE SELECTOR

(Только общая модель)
Выбор положения переключателя в зависимости от
величины напряжения в данном регионе (c. 27).

C

Силовой кабель

Для подключения к настенной розетке переменного
тока (c. 27).

FRONT

AV 1

AV 2

AV 3

AV 5

OPTICAL

COAXIAL

COAXIAL

OPTICAL

( TV  )

(CD)

COMPONENT

VIDEO

P

B

Y

VIDEO

AUDIO 1

AUDIO 2

AV

MONITOR OUT

OUT

OUT

AUDIO

AV 4

COMPONENT

VIDEO

MONITOR OUT

P

R

P

B

Y

P

R

HDMI 1

(BD/DVD)

HDMI 2

HDMI 3

HDMI 4

HDMI OUT

ARC

FM

ANTENNA

AM

SURROUND

SUBWOOFER

CENTER

SPEAKERS

7

8

0

A

B

4

9

C

6

2

1

3

5

* Область вокруг выходных видео-/

аудиогнезд обозначена белым цветом

непосредственно на устройстве, чтобы

избежать ошибок при подключении.
