ПОДГОТОВКА

➤

Подключение колонок

Ru

15

Подключите колонки, размещенные в комнате,
к аппарату. В качестве примера далее приведены
схемы подключения для 5.1--канальной системы.
При подключении колонок к другим системам см.
схему подключения для 5.1--канальной системы.

Кабели, необходимые для подключения
(продаются отдельно)

Кабели колонок (по числу колонок)

Штекерный аудиокабель (1 шт.: для подключения
сабвуфера)

5.1-канальная система

■

Подключение кабелей колонок

Кабели колонок состоят из двух проводников.
Один подключается к отрицательному (-) разъему
аппарата и колонки, а другой – к положительному (+).
Если провода имеют разный цвет, чтобы их нельзя
было перепутать, подключите черный провод
к отрицательному разъему, а другой провод —
к положительному.

(Подключение фронтальных колонок)

a

Снимите приблизительно 10 мм изоляции на концах
кабеля колонки и надежно скрутите оголенные
части проводов.

b

Открутите разъем на колонке.

c

Вставьте оголенные провода кабеля колонки в щель
на боковой стороне разъема (правой верхней или
левой нижней).

d

Затяните разъем.

Использование вилки штекерного типа

(Только модели для США, Канады, Австралии и общие
модели)

a

Затяните разъем на колонке.

b

Вставьте вилку штекерного типа в торец разъема.

2

Подключение колонок

Предупреждение

• Перед подключением колонок извлеките из настенной

розетки переменного тока силовой кабель аппарата
и выключите сабвуфер.

• Убедитесь, что жилы кабеля колонки не соприкасаются

между собой и не контактируют с металлическими
деталями аппарата. Это может привести к повреждению
аппарата или колонок. В случае короткого замыкания
цепи кабеля колонки при включении аппарата на дисплее
передней панели появится сообщение “Check SP Wires”.

–

+

–

+

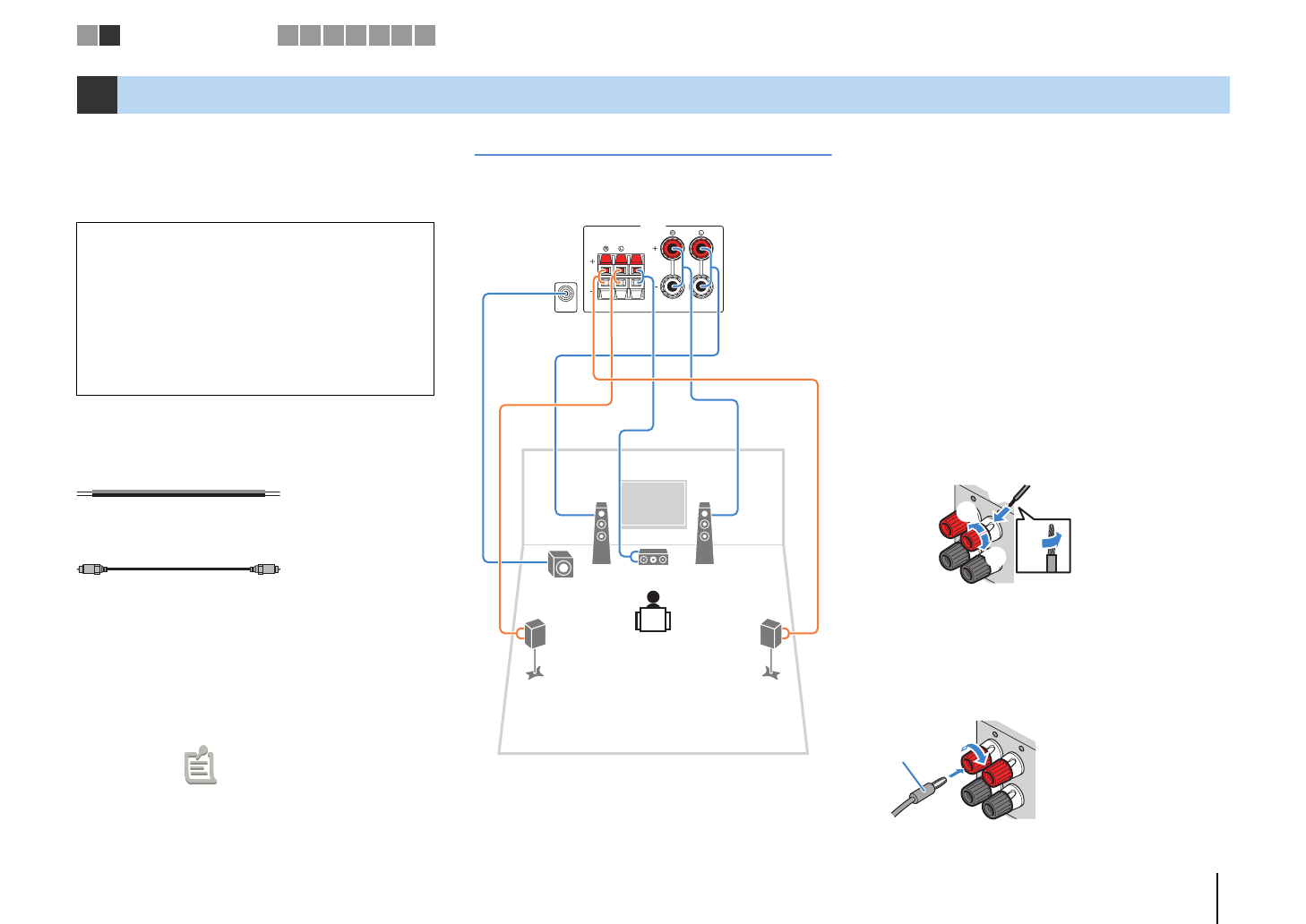

FRONT

SURROUND

SUBWOOFER

CENTER

SPEAKERS

1

2

3

4

5

9

Аппарат (вид сзади)

FR

ONT

a

a

b

d

c

+ (красный)

- (черный)

FRO

NT

a

b

Банановый

штекер

1 2

Подключение колонок

3 4 5 6 7 8 9
