ПОДГОТОВКА

➤

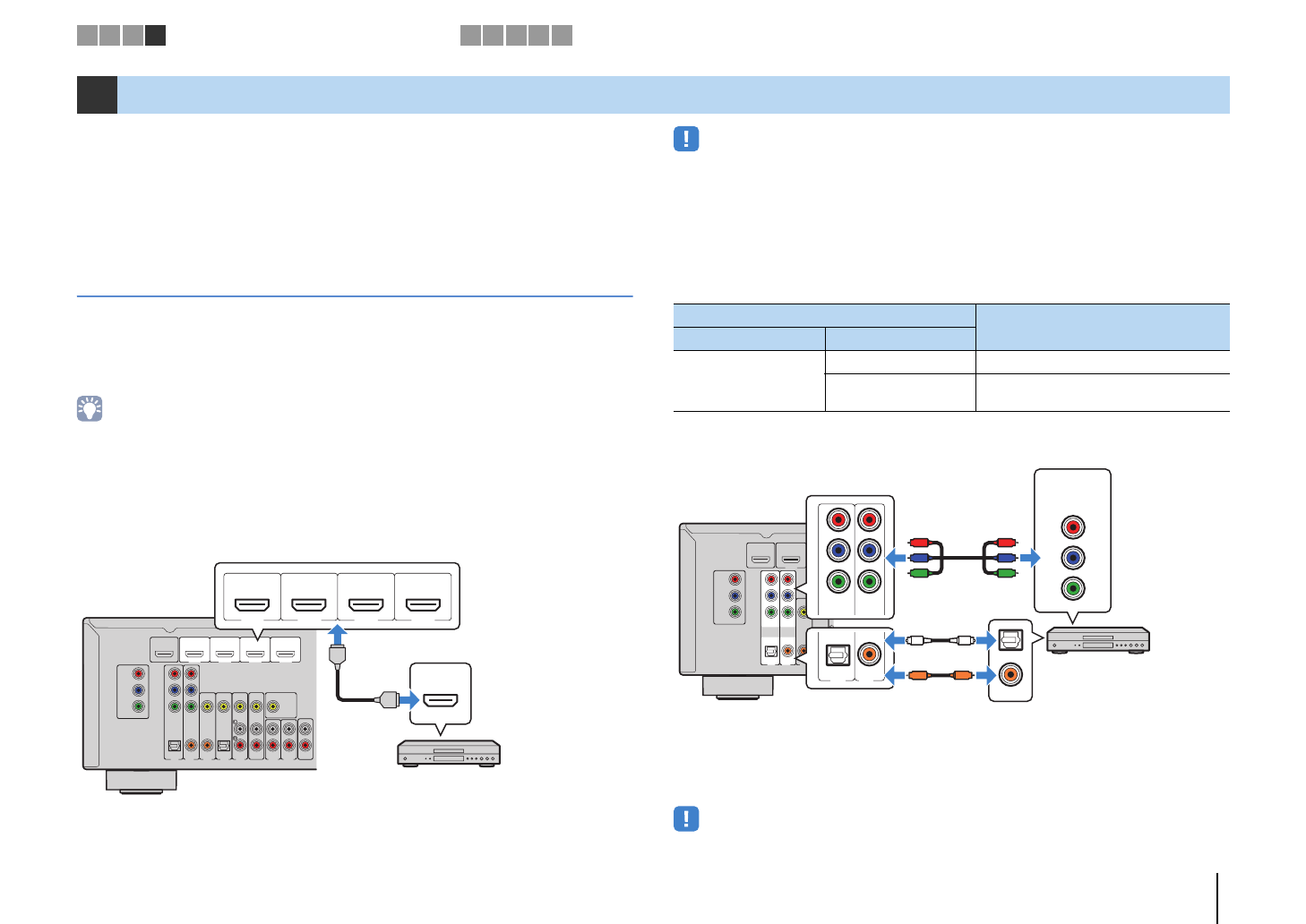

Подключение воспроизводящих устройств

Ru

23

Аппарат оснащен различными входными гнездами, в том числе входными гнездами
HDMI, и позволяет подключать различные виды воспроизводящих устройств.
Сведения о том, как подключить устройство iPod или запоминающее устройство USB,
см. на последующих страницах.
• Подключение устройства iPod (с. 44)
• Подключение запоминающего устройства USB (с. 48)

Подключение видеоустройств
(таких как BD/DVD-проигрыватели)

Вы можете подключать к аппарату видеоустройства, такие как BD/DVD-проигрыватели,
телевизионные абонентские приставки и игровые консоли. Выберите один из
следующих способов подключения в зависимости от набора выходных видео/
аудиогнезд видеоустройства. Если на видеоустройстве есть выходное гнездо HDMI,
рекомендуем использовать подключение HDMI.

• Если комбинация гнезд входных видео/аудиосигналов на аппарате не подходит для вашего

видеоустройства, измените эту комбинацию в соответствии с выходными гнездами вашего
устройства (c. 24).

■

Соединение HDMI

Подключите видеоустройство к аппарату с помощью кабеля HDMI.

Если в качестве источника входного сигнала аппарата выбрать HDMI 1–4,
видео/аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться
через аппарат.

• Для просмотра видеоизображений, которые выводятся через гнезда HDMI 1–4, необходимо

подключить телевизор к гнезду HDMI OUT аппарата (c. 18–21).

■

Подключение компонентного видео

Подключите видеоустройство к аппарату с помощью компонентного видеокабеля
и аудиокабеля (цифрового оптического или цифрового коаксиального кабеля).
Выберите набор входных гнезд на аппарате в зависимости от набора выходных
аудиогнезд видеоустройства.

Если в качестве источника входного сигнала аппарата выбрать AV 1–2, видео/аудиосигнал,
который воспроизводится на видеоустройстве, будет выводиться через аппарат.

• Для просмотра видеоизображений, которые выводятся через гнезда AV 1-2 (COMPONENT VIDEO),

необходимо подключить телевизор к гнезду MONITOR OUT (COMPONENT VIDEO) аппарата (c. 22).

4

Подключение воспроизводящих устройств

AV 1

AV 2

AV 3

AV 5

OPTICAL

COAXIAL

COAXIAL

OPTICAL

( TV  )

(CD)

COMPONENT

VIDEO

P

B

Y

VIDEO

AUDIO 1

AUDIO 2

AV

MONITOR OUT

OUT

OUT

AUDIO

AV 4

COMPONENT

VIDEO

MONITOR OUT

P

R

P

B

Y

P

R

HDMI 1

(BD/DVD)

HDMI 2

HDMI 3

HDMI 4

HDMI OUT

ARC

HDMI

HDMI

HDMI

HDMI 1

(BD/DVD)

HDMI 2

HDMI 3

HDMI 4

Аппарат (вид сзади)

Выход HDMI

Видеоустройство

Гнезда HDMI 1–4

Выходные гнезда на видеоустройстве

Входные гнезда на аппарате

Видео

Аудио

Компонентный

видеосигнал

Цифровой оптический

AV 1 (COMPONENT VIDEO + OPTICAL)

Цифровой

коаксиальный

AV 2 (COMPONENT VIDEO + COAXIAL)

AV 1

AV 2

AV 3

OPTICAL

COAXIAL

COAXIAL

OPTICAL

( TV  )

(CD)

COMPONENT

VIDEO

P

B

Y

VIDEO

AV 4

COMPONENT

VIDEO

MONITOR OUT

P

R

P

B

Y

P

R

HDMI 1

(BD/DVD)

HDMI 2

HDMI OUT

ARC

COAXIAL

OPTICAL

P

R

P

B

Y

COMPONENT

VIDEO

OPTICAL

COAXIAL

COMPONENT

VIDEO

P

R

P

B

Y

AV 1

AV 2

O

O

C

C

P

R

P

B

Y

P

R

P

B

Y

Аппарат (вид сзади)

Гнезда AV 1–2

(COMPONENT VIDEO)

Видеовыход

(компонентный видеосигнал)

Видеоустройство

Аудиовыход

(цифровой оптический или

цифровой коаксиальный)

Гнездо AV 1 (OPTICAL)

или AV 2 (COAXIAL)

1 2 3 4
