24

 Ru

ПОДКЛЮЧЕНИЯ

Данный аппарат оборудован 6-ю дополнительными
входными гнездами (FRONT L/R, CENTER,
SURROUND L/R и SUBWOOFER) для дискретного
многоканального приема от многоформатного
проигрывателя, внешнего декодера или звукового
процессора. Подключите выходные гнезда
многоформатного проигрывателя, внешнего декодера
или звукового процессора к гнездам MULTI CH INPUT.
Убедитесь, что левое и правое выходные гнезда
подключены к левому и правому входным гнездам для
фронтального канала и канала окружающего звучания.

Не подключайте данный аппарат или другие компоненты
к источникам тока переменного напряжения, пока не
завершены все подключения между компонентами.

• При выборе компонента, подключенного к гнездам

MULTI CH INPUT как источника поступающего сигнала
(смотрите стр. 38), данный аппарат автоматически
выключает цифровой процессор звукового поля, и выбор
программ звукового поля становится невозможным.

• Данный аппарат не перенаправляет сигналы, поступающие

в гнезда MULTI CH INPUT, для компенсации звучания от
отсутствующих колонок. Перед использованием данной
функции, рекомендуется подключить как минимум 5.1-
канальную акустическую систему.

• При использовании наушников, только те сигналы,

поступающие на гнезда FRONT L/R, выводятся от
гнезда PHONES.

Для подключения игровой приставки,
видеокамеры или переносного аудиоплеера к
данному аппарату, используйте гнезда VIDEO
AUX на фронтальной панели.

Перед выполнением подключений,
обязательно выключите звук данного
аппарата и других компонентов.

Приоритет отдается аудиосигналам, поступающим на
терминал DOCK, над сигналами, поступающими на
гнезда VIDEO AUX.

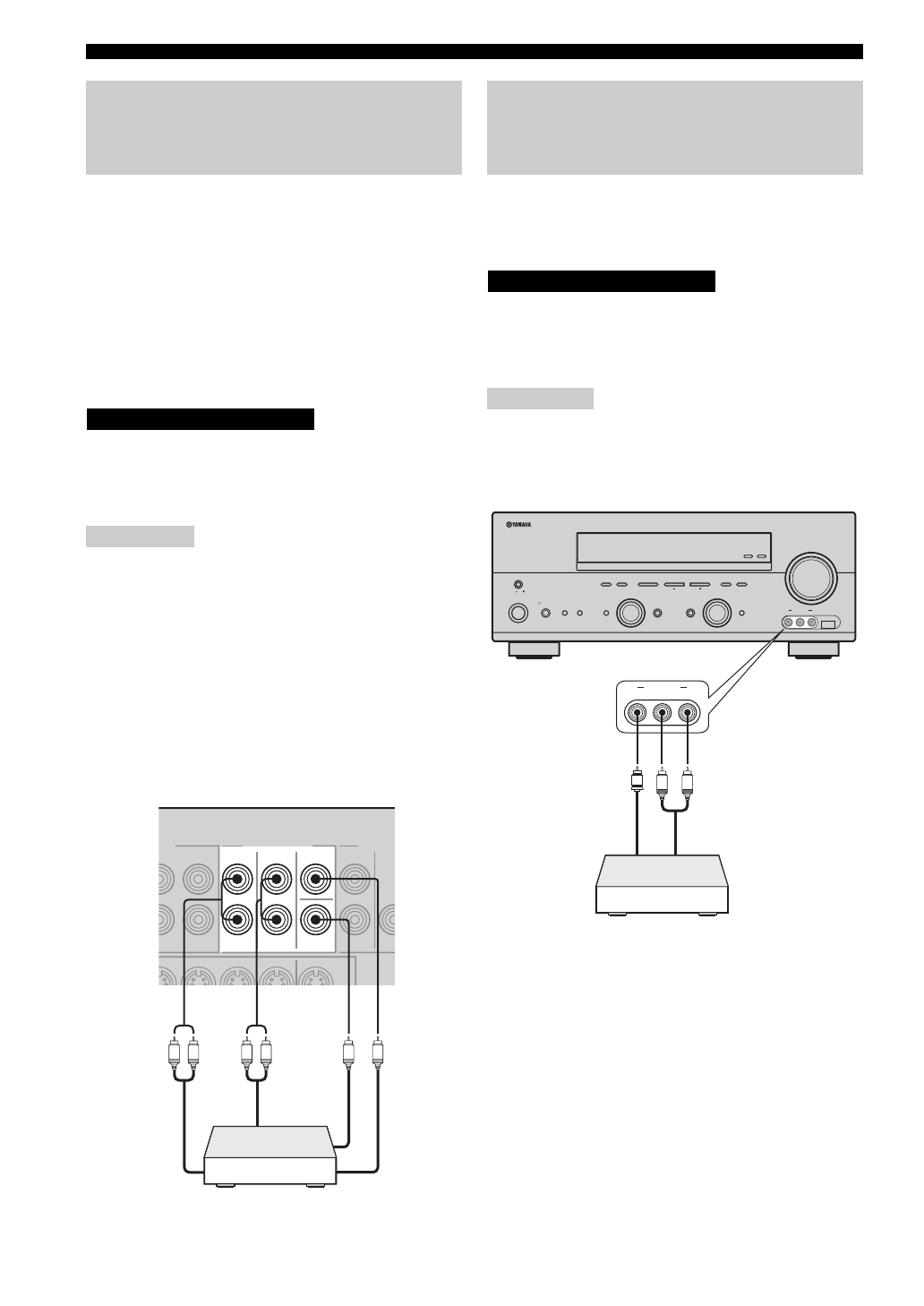

Подключение многоформатного
проигрывателя, внешнего декодера
или звукового процессора

Примечания

ПРЕДУПРЕЖДЕНИЕ

SUB

WOOFER

SURROUND

FRONT

CENTER

MULTI CH INPUT

L

R

L

R

Многоформатный проигрыватель, внешний

декодер или звуковой процессор

Ф

ронта

льны

й вы

ход

В

ы

хо

д окружающ

ег

о

зву

чания

Вых

од

 са

бв

уфе

ра

Ц

ентральны

й вы

хо

д

Подключение игровой
приставки, видеокамеры или
переносного аудиоплеера

Примечание

ПРЕДУПРЕЖДЕНИЕ

V

ZONE 2

ON/OFF

ZONE

CONTROL

NEXT

EDIT

EFFECT

MEMORY

FM/AM

PRESET/TUNING

A/B/C/D/E

PROGRAM

l

  PRESET/TUNING

h

TUNING MODE

INPUT MODE

TONE CONTROL

STRAIGHT

SPEAKERS

PHONES

MAIN ZONE

MASTER

SILENT CINEMA

B

A

MULTI CH

INPUT

VOLUME

INPUT

ON

OFF

LEVEL

MAN'L/AUTO FM

AUTO/MAN'L

ON/OFF

VIDEO

L    AUDIO    R

USB

VIDEO AUX

VIDEO

L    AUDIO    R

VIDEO AUX

L

R

Игровая консоль,

видеокамера или

переносной аудиоплеер

Ау

ди

овы

хо

д

В

иде

ов

ы

хо

д
