9

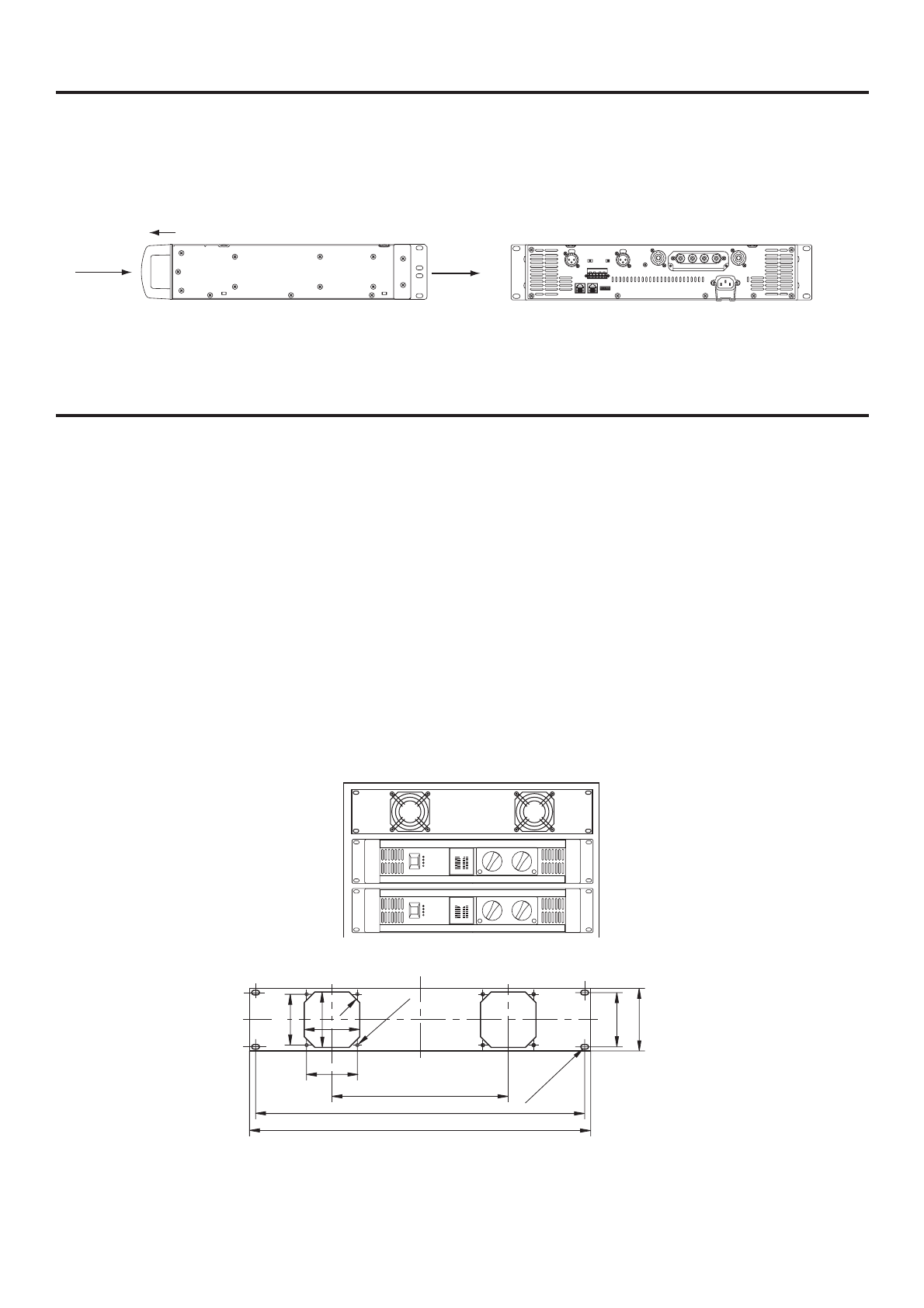

Вентиляция

 В конструкции данного устройства применена система принудительной вентиляции. Забор воздуха осуществляется
через отверстия в передней панели и выбрасывается сзади.

PC9501N/PC6501N/
PC4801N/PC3301N/
PC2001N

PC9501N/PC6501N/
PC4801N/PC3301N/
PC2001N

4-6.5 x 11

88

463

480

248

4-C15

4-ø4.5

76.2

71.5

±

0.1

71.5

±

0.1

78

78

Unit: mm

Передняя панель

Забор воздуха

Выброс воздуха

Вид

сбоку

     Вид

сзади

Монтаж устройства в стойке

В случае установки нескольких усилителей мощности в стойке с недостаточной вентиляцией тепло, выделяемое
усилителями при эксплуатации, вызывает нагрев внутренней части усилителя, что приводит к снижению качества
работы усилителей. Особое внимание стоит уделить стойкам, в которых отсутствует возможность снятия задней
стенки. В этом случае монтаж устройства необходимо проводить следующим образом:

Стойка:

Обеспечьте зазор не менее 10 см между задней панелью стойки и задней панелью усилителя.

Вентилятор:

   Используйте вентилятор производительностью не менее 1.5 м3/мин. и давление не менее 5 мм в. ст.

Монтаж:

Установите панель вентиляторов на верхней полке стойки или разместите их на верхней панели
стойки.

Оставьте одну свободную полку стойки между двумя усилителями.
В случае установки устройства в стойке и его частой транспортировки, мы рекомендуем закрепить устройство сзади
двумя металлическими скобами, по одной с каждой стороны.

Пример монтажа устройства

В верхней части рисунка отображена панель вентиляторов (модели MINEBEA 3115PS-12T-B30; производительность
0.9 м3/мин., давление 5 мм в. ст.) на верхней полке стойки.
Ниже приведен эскиз панели вентиляторов 115PS-12T-B30.

Панель вентиляторов

Единицы измерения: мм
