Задняя панель - Yamaha PC3301N - Инструкция по эксплуатации - Страница 6

6

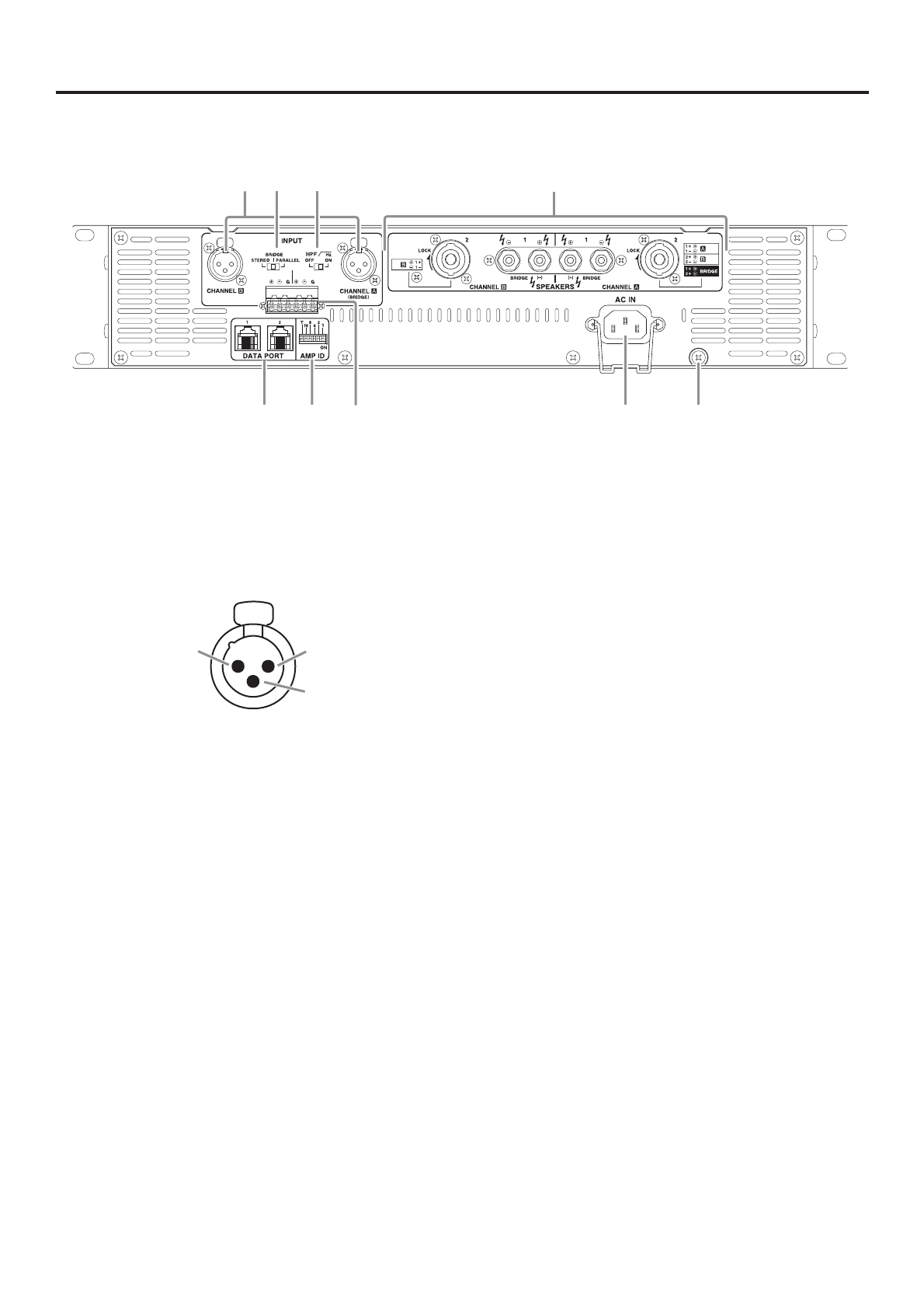

 Задняя панель

20

5

6

8

9

4

1

7

2 3

1

2

3

  Входные разъемы XLR

Это балансные разъемы типа XLR-3-31

предназначены для подключения источника сигнала.
Контакт 1- заземление, контакт 2 - сигнал (+),
контакт 3 - минус (-).

В режиме BRIDGE активен только входной разъем

XLR канала А.

 Переключатель MODE

• Режим

STEREO

Каналы А и В функционируют независимо друг от

друга.

• Режим

PARALLEL

В этом режиме входной сигнала канала А передается

как на усилитель мощности канала А, так и на
усилитель мощности канала В. Входной разъем
канала В неактивен.

• Режим

BRIDGE

В этом режиме каналы А и В функционируют

совместно и устройство работает как один
монофонический усилитель.

 Переключатели HPF*20

Данные переключатели предназначены для

включения и выключения HPF (высокочастотный
фильтр) каждого канала. В положении ON
частоты ниже 20Гц блокируются при помощи
высокочастотного фильтра 12 дБ на октаву.

 Разъемы SPEAKERS

•

Выходные разъемы типа Speakon. К этим разъемам

можно подсоединять кабели с разъемами типа
Speakon.

•

5-контакная клемма

  Разъем DATA PORT

Устройство управления усилителем, например,

ACU16-C, подключается к разъему DAT PORT,
что позволяет управлять и следить за усилителем
посредством удаленного устройства.

 ПереключательAMP ID

Если к разъему DATA PORT

 подключено

устройство управления усилителем, например,
ACU16-C, то переключатель AMP ID позволяет
установить идентификационный номер (ID)
усилителя.

 Разъем AC

Подключите кабель питания (AC), входящий

в комплект поставки, к данному разъему.
Подключайте кабель питания к разъему AC,
только если характеристики кабеля соответствуют
требованиям, указанным под данным разъемом.

 Клемма заземления

В случае возникновения гудения или шумов,

используйте данную клемму и заземлите устройство,
соединив клемму с землей или корпусом микшера,
предусилителя или другого устройства системы.

Сигнал

Заземление

Минус
