 Типы подключения громкоговорителей

Ниже приведены способы подключения громкоговорителей к усилителю. Пожалуйста, обратите внимание, что
импеданс громкоговорителей меняется в зависимости от схемы подключения и количества громкоговорителей.
Убедитесь в том, что значение импеданса Ваших громкоговорителей не менее соответствующего значения,
указанного ниже.

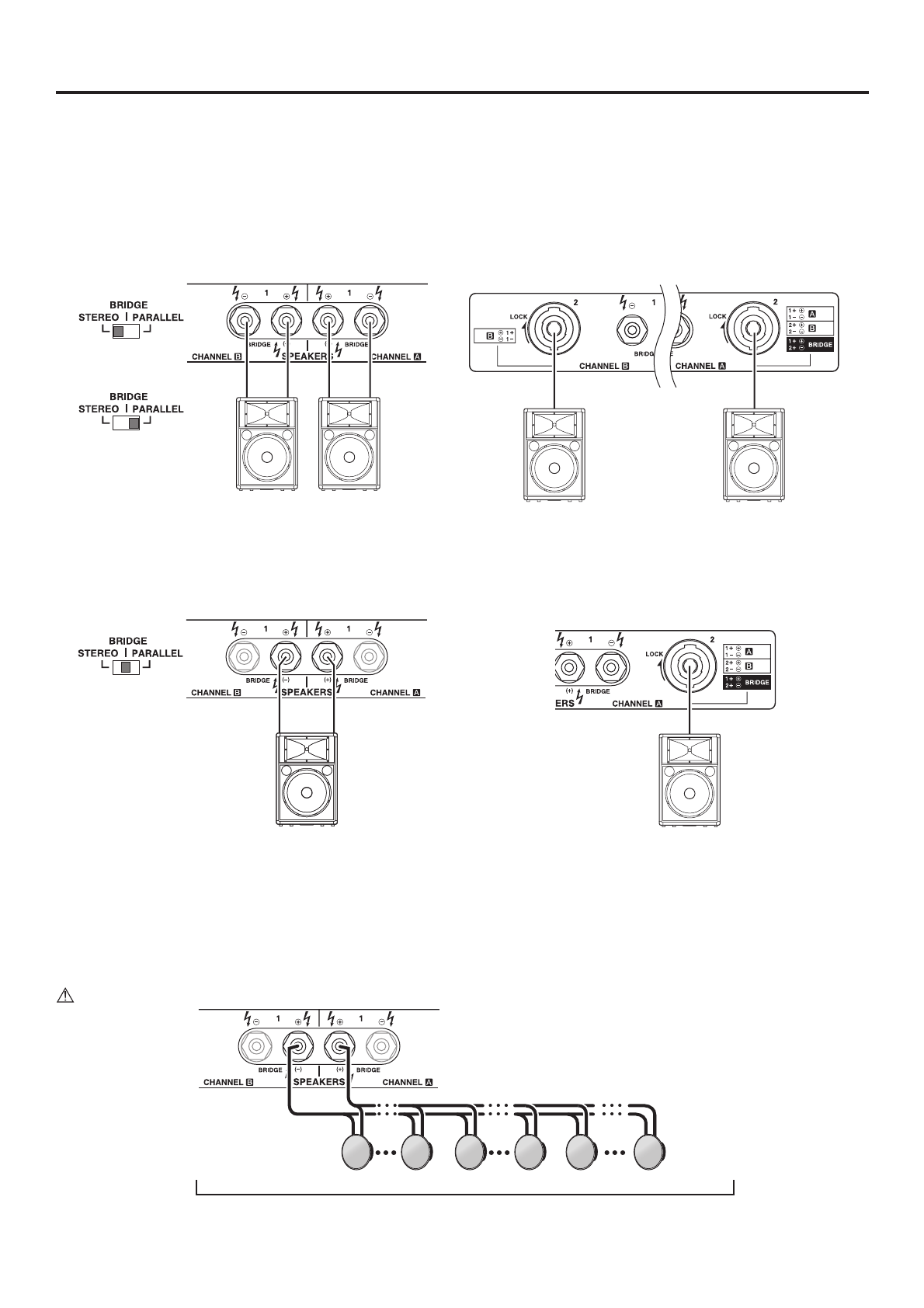

Схемы подключения для режимов STEREO и PARALLEL.

Использование 5-контактной клеммы

Использование разъема типа Speakon

Минимальный импеданс

громкоговорителя: 4 Ом

Минимальный импеданс

громкоговорителя: 4 Ом

Минимальный импеданс

громкоговорителя: 4 Ом

Минимальный импеданс

громкоговорителя: 4 Ом

Схемы подключения для режима BRIDGE

Использование 5-контактной клеммы

Использование разъема типа Speakon

Минимальный импеданс

громкоговорителя: 8 Ом

Минимальный импеданс

громкоговорителя: 8 Ом

Параллельное подключение громкоговорителей с высоким импедансом (только для PC3301N)

Количество подключаемых громкоговорителей зависит от их номинальной потребляемой мощности. К усилителю
PC3301N можно подключить любое количество громкоговорителей, общая потребляемая мощность которых не
превышает 625 Вт. Например, к усилителю можно подключить 5 громкоговорителей с потребляемой мощностью
5 Вт (25 Вт), тридцать громкоговорителей с потребляемой мощностью 10 Вт (300 Вт) и двадцать громкоговорителей с
номинальной потребляемой мощностью 15 Вт (300 Вт). В этом случае Вы будете эксплуатировать усилитель с общей
потребляемой мощностью в 625 Вт в соответствие с иллюстрацией:

ВНИМАНИЕ

Убедитесь в том, что громкоговорители совместимы с линейным выходом 100 В.
