8

+

–

G

15mm*

1+

A+

1+

+

1–

A–

1–

2+

B+

2+

–

2–

B–

2–

A

1+

B+

1–

B–

B

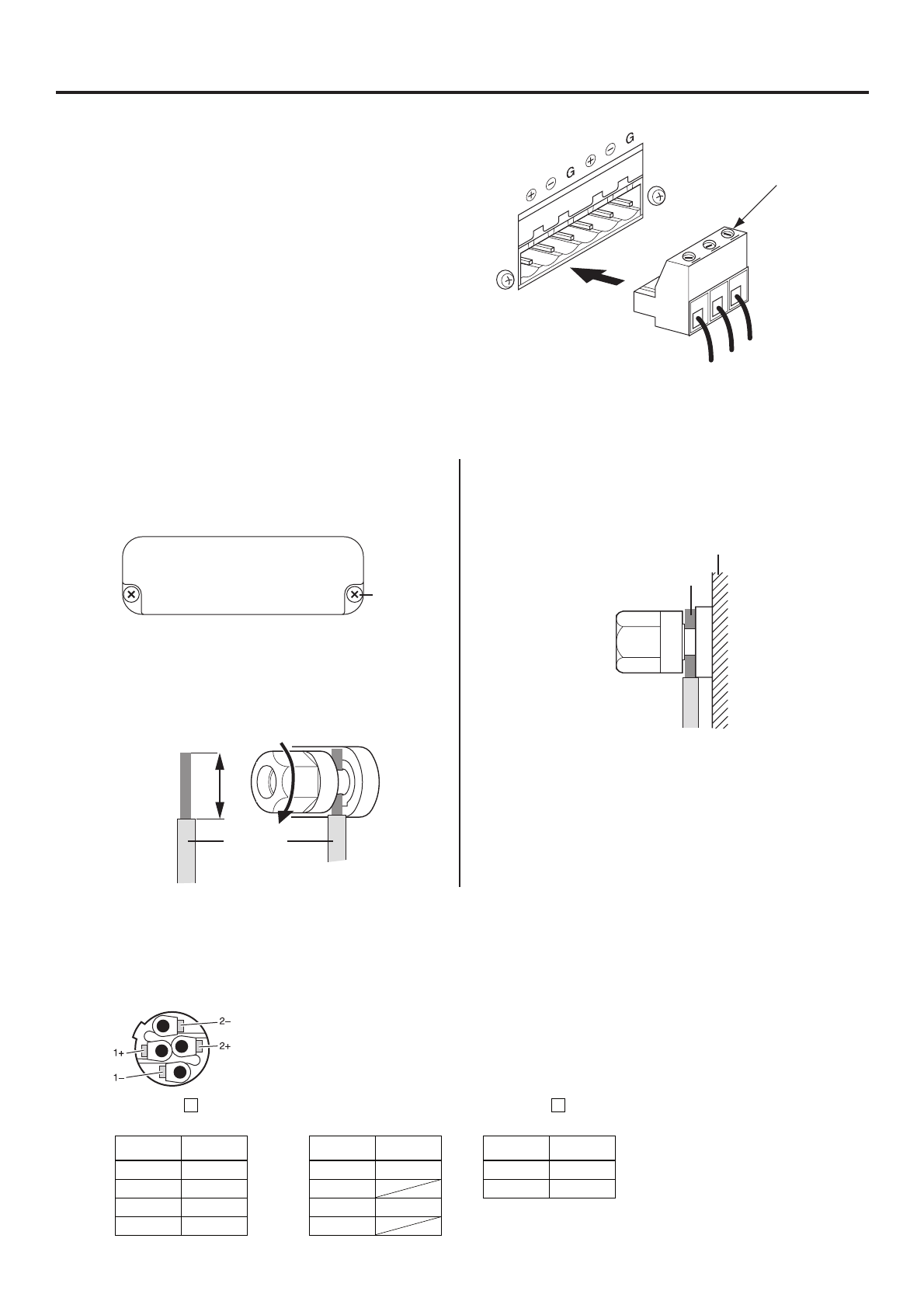

 Разъем типа Euroblock

Подсоединение

1.   Если отверстия для провода недоступны, поверните

винты, расположенные на верхней части разъема,
против часовой стрелки, открыв тем самым доступ к
отверстиям для провода.

2.   Вставьте провода в соответствующие отверстия,

соблюдая полярность, и поверните винты,
расположенные на верхней части разъема, по часовой
стрелке, зафиксировав провода.

3.    Вставьте вилку типа Euroblock в соответствующий

входной разъем устройства.

Используйте отвертку для
фиксации проводов

 Подключение громкоговорителей

5-контактная клемма

1.   Выключите питание переключателем POWER.
2.   Снимите защитную крышку разъемов

громкоговорителей, открутив винты.

3. Снимите около 15мм изоляции на конце провода

каждого громкоговорителя и пропустите оголенную
жилу провода в отверстие соответствующего
разъема. Затяните разъемы, тщательно зажав
провода. Сведения о полярности громкоговорителей
приведены на стр. 8.

Убедитесь в том, что оголенный провод не выступает
за разъем и не соприкасается с корпусом устройства.
На нижеприведенном рисунке показано правильное
расположение провода в разъеме.

4.   Установите защитную крышку разъемов

громкоговорителей.

Разъем типа Speakon

1.   Выключите питание переключателем POWER.
2.   Вставьте вилку Neutrik NL4FC в разъем Speakon, расположенный на задней панели устройства.


И поверните ее по часовой стрелке, зафиксировав соединение.

Вилки Neutrik NL4FC

Кабель

громкоговорителя

Винт

* реальный размер

Корпус

Оголенный провод

КАНАЛ

          КАНАЛ

STEREO

 или

 PARALLEL         BRIDGE

Neutrik

Усилитель

Neutrik

Усилитель

Neutrik

Усилитель
